Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

Si, el bias se tiene que ajustar, aproximadamente, sobre la mitad de la tensión de alimentación, excepto la tercera etapa, que fue diseñada para tener un bias alto y generar una distor asimétrica.

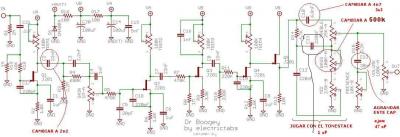

#997 Pero para alimentar a 15 V debería de modificarse el circuito? He usado el esquema donde Tony explicaba algunas modificaciones.

Yo pienso que le puedes meter 15v a ese circuito y afinar los trimmers a 7.5v tal cual.


Los mmbfj201 smd admiten hasta 40v creo.

#998 Lo único que comprobaria seria el voltaje de los condensadores de alimentación podrían ser de 16V y podrían ir un poco justos.

Le he echado un ratillo y ya he localizado la fuente del ruido de fondo que tenia...era el adaptador de corriente. Con la pila va fenomeno. Me queda jugar un poco con las tensiones y a ver como queda. He pillado otra carcasa para replantear el montaje ya q he tenido algun fallo de medidas. Vaya pepino socio.

Aqui he sacado unos primeros sonidos...


https://www.youtube.com/watch?v=rXepcrJ25sI&feature=youtu.be

que cañero suena eso, por cierto, el video es demasiado corto jejejejejeje.

Tengo varios videos. A ver si los subo. Nada de ruido y va como un tiro.

Lo que si me he dado cuenta es q con la pila es super silencioso...no amplifica absolutamente nada de ruido pero con el cargador que le compre de 9V tiene de fondo un silbido q se le mete de la red...hay algun enlace donde alguien tenga testeado algun filtro? Para añadirselo al esquema?

Antonio escribió:

Lo que si me he dado cuenta es q con la pila es super silencioso...no amplifica absolutamente nada de ruido pero con el cargador que le compre de 9V tiene de fondo un silbido q se le mete de la red...hay algun enlace donde alguien tenga testeado algun filtro? Para añadirselo al esquema?

Puedes probar a poner un condensador a la entrada del pedal de 1000uf entre positivo y negativo y alguno mas pequeño de 100nf y de 1nf creo.

A ver que te dicen por aqui los colegas, yo uso estas fuentes mucho:
https://www.guitarristas.info/foros/muy-facil-hazte-fuente-para-pedales-sin-ruidos-9v/239230

Si, habia pensado en hacer algo asi. Las siguientes placas las preparare para ponerles condensadores si es necesario en la zona de alimentacion. Que pepinazo....super sorprendido de que no haga nada de ruido con la pila.

cuando hace ruido con la fuente y no lo hace con la pila es culpa de un mal filtrado de tu fuente, hay rizado.
