Pedalera barata para controlar el ordenador

Yuio
#1 por Yuio el 05/05/2015
He leido muchas veces estos foros, pero nunca he participado. Asi que intentare enmendar mi falta de colaboracion con esta aportacion que en princpio quiza no detalle mucho, pero que si hay gente interesada no tendre ningun problema en detallar mas.


Al jaleo:
Casi todo el mundo ( mas aun los que estamos aprendiendo ), andamos mirando y scrollando informacion ( tablaturas en txt, tablaturas en web, guitar pro... ) o pulsando el play , stop , rec, avance , retroceso del reproductor musical de turno. El coñazo que supone todo esto todos lo hemos vivido: Tienes que estar sentado delante del ordenador si o si, soltando la guitarra cada dos por tres y golpeando la guitarra contra los bordes de la mesa de vez en cuando.

He visto por ahi cosas similares pero, al menos cuando yo lo hice, son cosas que se quedaban cortas o que se pasaban de complejas. Lo que propongo yo creo que resuelve la papeleta de una forma bastante sencilla. La idea en la que se basa es:

Las acciones que haces en un Joystick standard USB ( no requiere driver alguno ) -----> Pulsan teclas en el ordenador para controlar el programa

Y al final lo que hacemos es modificar ese joystick para que sea una pedalera solida a prueba de pisotones.

(no pense nunca en publicarlo, asi que tengo algunas fotos no muy buenas, bajo demanda puedo desmontarlo y hacer alguna mas detallada )
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
Yuio
#2 por Yuio el 05/05/2015
Los materiales ( estos links pueden morir con el tiempo, pero basicamente es encontrar el pad mas barato posible para destriparlo ):

Joypad comprado en amazon ( 8 euros y pico + envio ) es el que use en mi pedalera:
http://www.amazon.es/CSL-gamepad-controlador-port%C3%A1til-tableta/dp/B00LSEUPCU/ref=sr_1_22?s=computers&ie=UTF8&qid=1430787752&sr=1-22&keywords=joystick++usb

o Joypad comprados en ebay ( a 4 euros con el envio ) ( he comprao de estos 2 para hacer mas historias y uno no va bien... lo que tiene comprar en asia ) :
http://www.ebay.es/itm/271706888880?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

10 Interruptores metalicos de pedal ( 16 euros )
http://www.ebay.es/itm/121547012852?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

Bajar el software ( es gratuito y esta muy bien la verdad ):
http://joytokey.net/en/


ANTES DE ROMPER NADA: Se puede hacer la prueba conectando el pad ( o un joystick que tengas por casa ) y usando el JoyToKey para ejecutar pulsaciones de teclado. Asi veremos que el pad funciona y si no la liamos por el camino todo funcionara.
Subir
Yuio
#3 por Yuio el 05/05/2015

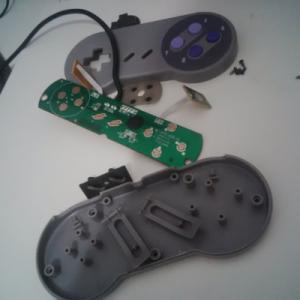

PASO 1. DESTRIPAR EL JOYPAD

No tiene mas misterio... soltar los tornillos.
Archivos adjuntos ( para descargar)
Subir
Yuio
#4 por Yuio el 05/05/2015

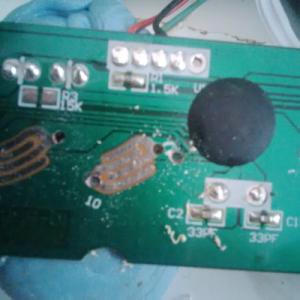

PASO 2. AGUJEREAR LOS PUNTOS ESTRATEGICOS

Es bastante obvio donde van los pulsadores y los contactos que se unen cada vez que se pulsa un boton del joystick, podemos conectar el joystick y con cable o algo metalico hacerlos manualmente para comprobarlos.

NOTA: mi idea teorica y practica de electronica es bastante pobre. Con un poco de logica se puede intuir por donde van los tiros.

Si os fijais son bien visibles las pistas y hay una combinatoria de que botones se ejecutan al poner en contacto segun que pistas.

(No tengo una mejor foto y creo que esto si merece mejor explicacion cuando tenga un rato. Y si me es posible incluire las combinaciones correspondientes a este tipo de pads. )

La broca, creo que es de de 1.5 mm, la pille en el Leroy Merlin. Y lo que hice basicamente fue atravesar sitios con el cobre visible con cuidado de no cortar la pista del todo. Seguro que hay gente muy experimentada en cuestiones de soldar sobre pcb's ajenos con tecnicas depuradas, ya que la mia basicamente fue la que primero se me ocurrio.
Archivos adjuntos ( para descargar)
Subir
Yuio
#5 por Yuio el 05/05/2015

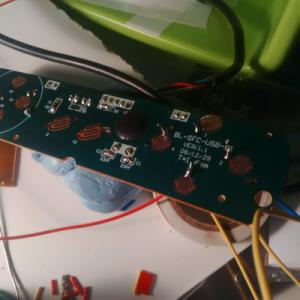

PASO 3. SOLDAR CABLES A LOS AGUJEROS/PISTAS

Por cada agujero que hemos necesitado hacer pondremos un cable. y lo soldaremos con cuidao ( yo soy desastre soldando y me costo un poquito de paciencia ).
Archivos adjuntos ( para descargar)
Subir
Yuio
#6 por Yuio el 05/05/2015

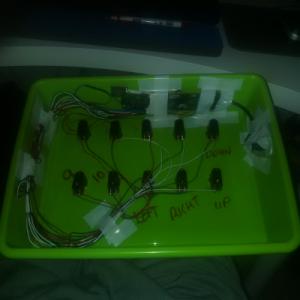

PASO 4.Soldar pulsadores.

Teniendo en cuenta el tema de que pistas se tienen que unir para ejecutar pulsaciones de joystick ( cosa que detallare en cuanto tenga un rato con mejores fotos ) soldamos los pulsadores metalicos.

Yo hice el 'prototipo' en una bandeja de plastico que compre en el chino de mi barrio por 1.5 eur.
Archivos adjuntos ( para descargar)
Subir
Yuio
#7 por Yuio el 05/05/2015

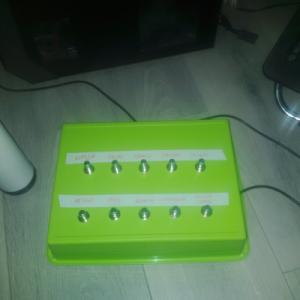

Y asi quedo la version 1.0 del invento:

Inicialmente la usaba para manejar los efectos y el play/pause del GuitarRig, que para gente que no tiene pedales o pedaleras de verdad, creedme que es algo bastante molon.
Archivos adjuntos ( para descargar)
Subir
Yuio
#8 por Yuio el 05/05/2015

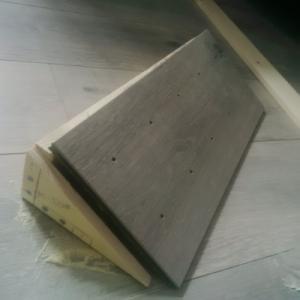

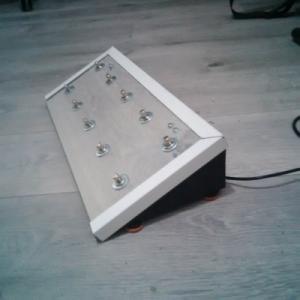

PASO OPCIONAL. UPGRADE DE ASPECTO/RESISTENCIA

Por si le sirviera a alguien, el soporte que finalmente le puse es un trozo de tarima flotante que me sobro del suelo de casa. Cumple los requisitios: es duro, se taladra facil y tiene un espesor que permite poner el pulsador y que quede bien sujeto. Y ademas queda a juego con el suelo!
Archivos adjuntos ( para descargar)
Subir
Yuio
#9 por Yuio el 05/05/2015
SOBRE EL JOY2KEY

Como la mayoria de software gratis quiza no es tan 'user-friendly' como podria quiza ser un programa comercial. Aun asi tiene muchas opciones y formas de configurar las teclas incluso de forma especifica para cada programa ( autodetecta cual es la ventana activa y en funcion de eso actua uno de tus presets u otro ). Yo lo tengo configurado para:

Sopotify : play,stop, sig cancion, acancion ant, alante, atras, +vol, -vol,...
Guitar pro: play/stop, cursor alante, cursor atras, cursor alante rapido, cursor atras rapido
Aplicaciones windows ( explorer, notepad, etc.. ): scroll arriba, scroll abajo, scroll, dcha, scroll, izda, etc...

Reconozco que hay algunos programas que se me han resistido pero mas bien porque no permiten gran control de teclas, lo que limita nuestro invento.

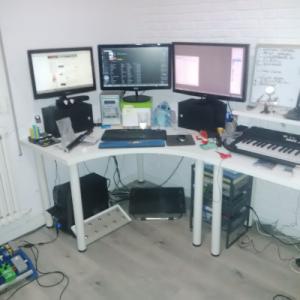

Ahora ya.... solo queda practicar con la guitarra sin desviar nuestra atencion ni nuestras manos, que es a lo que queremos estar. La distancia ya dependera de tu vista, monitores y el cable usb.
Archivos adjuntos ( para descargar)
Subir
Yuio
#10 por Yuio el 05/05/2015
OPCIONAL EXTRAS.

Yo quede extremadamente contento con el resultado y el precio total que me costo. En principio hay pedaleras de este tipo MIDI que se podrian usar de forma parecida, pero el precio suele ser bastante elevado, asi que cuando suelo enseñarlo o comentarlo suele generar bastante envidia, asi que ahora me limitare a dar este link y decir que el que no tiene una es porque no quiere. ;)

Ideas en el tintero:
-Yo uso 10 botones, en el tipo de pad que use se pueden poner hasta 12.
-El Joy2Key soporta 2 joysticks conectados, es decir... que podrian enchufarse dos pedaleras a un ordenador sin problemas.
-En el futuro he pensao en hacer algo mas profesional y completo con arduino. Pero me da pereza ya que la necesidad basica con esto esta cubierta.

Espero que os guste, lo contruyais y facilite vuestro aprendizaje, vuestros ensayos o vuestras grabaciones,,,

Estoy a vuestra disposicion para completar la informacion.
Archivos adjuntos ( para descargar)
Subir
1
loba33
#11 por loba33 el 05/05/2015
Muchas gracias Julio.

Se echa de menos este tipo de iniciativas que tanta falta nos hacen. Yo me voy a poner manos a la obra en cuanto pueda. Es un invento realmente util.

Ha sido un placer conocerte y apreciar las ideas tan frescas que me comentaste en el descansillo del portal. Conversacion verdaderamente interesante.

Espero no perderte el rastro, pues tengo la seguridad de que vas a aportar mucho a este mundillo.

No pierdas ese entusiasmo.

Un saludo
Subir
Yuio
#12 por Yuio el 05/05/2015
En cuanto tenga un rato completare las instrucciones con mas fotos, a ver si eres capaz de hacerla con la informacion que ponga aqui y asi sabre que esta suficientemente completa.

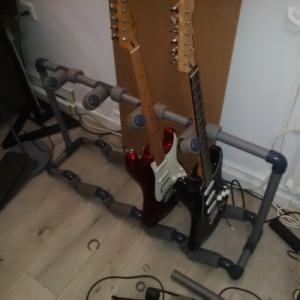

Y mas adelante colgare tambien el como me hice un soporte de guitarras baratujo con tubos de pvc:
Archivos adjuntos ( para descargar)
Subir
