Pedalera DIY barata para V-AMP, ZOOM G1 FOUR etc..

baratijas
#1 por baratijas el 07/11/2019
Bueno dejo por aqui una idea, por cuestiones de pereza/vagancia :mrgreen: no pongo el paso a paso, pero dejo unas fotillos y un video que creo que es mas que suficiente para aquellos que e mueven por el foro de "Elctronica DIY".

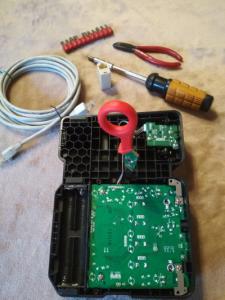

La pedalera esta hecha con materiales sencillos, baratos y faciles de encontrar:

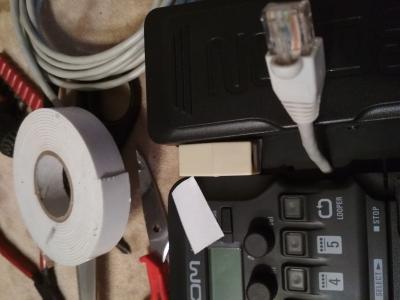

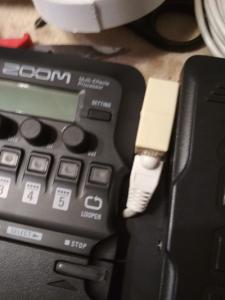

Canaleta, pulsadores economicos, un cable de red ethernet que partimos en dos mitades, un empalmador de cables ethernet, bridas, cinta adesiva de doble cara y poco mas...
Sobra decir que se puede hacer con materiales mas recios a gusto del constructor ;)

Video ilustrativo de mi engendro:
https://youtu.be/w80RlxwK_ik
Archivos adjuntos ( para descargar)
Subir
1
OFERTAS Ver todas
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
baratijas
#2 por baratijas el 07/11/2019
Decir que el V-AMP esw un señor cacharro del copon, que a dia de hoy suena cojonudo y actual, que se puede comprar por una miseria, algunos que han oido grabaciones bien grabadas y bien tocadas, usando el V-AMP, han llegado a pensar que de un AXE de Fractral se trataba...

Y la Zooom para lo poco que vale, suena tambien cojonuda,mucho mejor de loqe se espera por su precio, sus CAB estan hechas con IRS de zoom, cierto que que no admite IRS de terceros, ya seria dar mucho por tan poco dinero, ni falta que le hace asi no te vuelves loco probando y probando 50.000 IRS, y te centras en sacar partido a las que trae el cacharro en cuestion.
Cometieron el fallo de que cuando sale de fabrica, el ajuste de MIC de todas las simulaciones CAB esta en off, sonando regulero ... por tanto la gente dice que suena mal, pues aunque el modulo CAB esta activado, no esta activado el ajuste MIC, lo cual es imprescindiblepara que suene, como tiene que sonar, la simulacion de pantalla.
Subir
1
Cuchu K
#3 por Cuchu K el 05/03/2024
Rescato este hilo ya que me ha encantado y voy a hacerlo siguiendo los pasos. Un par de dudas:

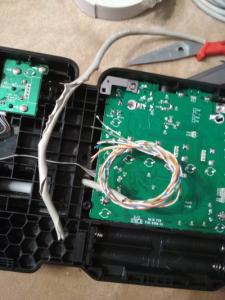

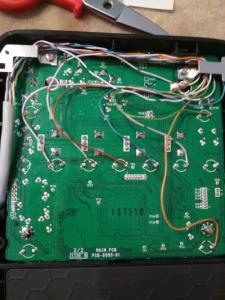

Veo que has soldado 7 cables, entiendo que uno de ellos es la masa y que los otros 6 corresponden a los botones.

¿Podrías decirme a que botón corresponde cada cable y cuál es la masa?

He encontrado estos pulsadores ¿Qué te parecen?

https://acortar.link/eTuyUZ

La carcasa tengo pensado imprimirla en 3D.

Saludos y gracias!
Subir
baratijas
#4 por baratijas el 06/03/2024
Cuchu K escribió:
Rescato este hilo ya que me ha encantado y voy a hacerlo siguiendo los pasos. Un par de dudas:

Veo que has soldado 7 cables, entiendo que uno de ellos es la masa y que los otros 6 corresponden a los botones.

¿Podrías decirme a que botón corresponde cada cable y cuál es la masa?

He encontrado estos pulsadores ¿Qué te parecen?

https://acortar.link/eTuyUZ

La carcasa tengo pensado imprimirla en 3D.

Saludos y gracias!


Estos botones son mejores que los que yo utilice, me refiero a tus https://acortar.link/eTuyUZ

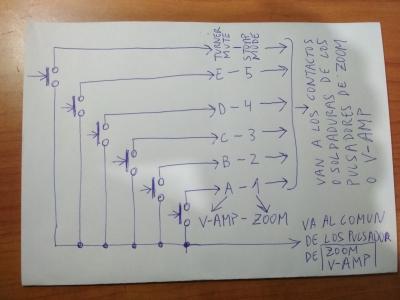

Si de los 8 cables utilizo 1 para masa, que es común a uno de los 2 los terminales de cada uno de los pulsadores, eso lo puedes averiguar con un polímetro o multímetro en modo continuidad, creo que la masa es la del cable naranja.

Los otros 6 cables los puede poner como quieras , tan solo es recordar el color de cada cable que va a cada pulsador, es decir puedes poner los cables como quieras, no se si te estoy ayudando o liando...

Saludos.
