Pedalino Mini (esp32)

  • 2
elias
#13 por elias el 11/10/2022
Bueno la parte del codigo la veo con vscode y platformio.
Tal como explica el autor en la pagina..hay tienes separadas en pestañas todas las versiones distintas de tarjetas..

No tengo ni idea de como cambiar eso que comentas..

Las esp32 van baratas y mas o menos lo que te cuesta una pantalla y la tarjeta es lo mismo que la ttgo t-display...unos 15 euros..

Con los leds te sobra ya con una ledstrip de 12 leds ws2812b..los neopixel de 3 pin..
Depende de lo que quieras jeje

Sobre cambiar el codigo y adaptarlo no tengo mucha idea..pero pude compilarlo y actualizar sistema y todas esas cosas en vscode con platformio.

Cualquier cosa que pueda te ayudo
Subir
OFERTASVer todas
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
lutop
#14 por lutop el 11/10/2022
elias escribió:
Las esp32 van baratas y mas o menos lo que te cuesta una pantalla y la tarjeta es lo mismo que la ttgo t-display...unos 15 euros..

si, lo que pasa es que no me gusta tener el esp y la pantalla juntos, prefiero tenerlo separado para poner el OLED donde me vaya mejor en la caja final.
Subir
1
elias
#15 por elias el 11/10/2022
Muy bien
Hay que pillar las de 128x64
Las I2C de 4 pines.

Yo me cargue una con un pequeño empujoncito contra metal.
Fractura de cristal y hastaluego pantalla.

Valen 4 euros..pero si no haces lo que yo..son buenas y fiables jeje
Archivos adjuntos ( para descargar)
Subir
lutop
#16 por lutop el 11/10/2022
elias escribió:
Hay que pillar las de 128x64
Las I2C de 4 pines.
Es la que he pillado. Casi me equivoco y pillo la SPI.
Subir
lutop
#17 por lutop el 20/10/2022
Bueno pues al final he decidido montarme un PedalinoMini de 6 botones, al estilo Morningstar MC6. De momento he estado jugando con el ESP32 en la protoboard, y estas son mis conclusiones:

-Me gusta mucho el interface de programacion via WIFI, sin tener que conectar nada. No se que tal se comportara esto una vez dentro de la caja de metal.
-Le faltan algunas cosas para mis necesidades. Por ejemplo no se pueden asignar acciones a una pulsacion simultanea de dos botones, y la peor para mi es que me falta una configuracion para manejar los snapshots del HX stomp. Lo que necesito es algo que se comporte como un cambio de programa (al activar uno se desactivan los otros), pero utilizando mensajes CC.
-Es una lastima que no se puedan poner mas displays. En un display es limitada la informacion que se puede poner.

Aun asi, he decidido montarlo e intentar modificar el codigo. A malas, siempre puedo aprovechar el hardware y programar de cero lo que a mi me venga bien.

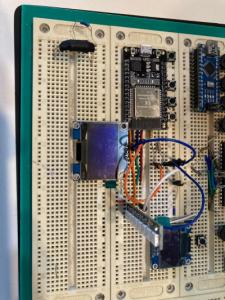

Aqui en engendro en su placa prototipo:

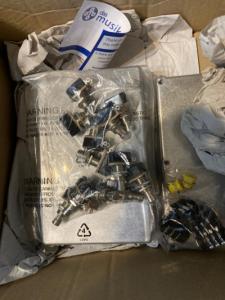

Y aqui las chuches que me han llegado de Musikding. Por cierto que intente comprar en Taydaelectronics (donde antes acostumbraba a comprar) donde los precios son mas baratos (a mitad de precio las cajas), pero el transporte se ha puesto imposible, me cobraban mas de 60 euros por enviarlo por correo estandar. Al final lo he comprado en Alemania.
Archivos adjuntos ( para descargar)
Subir
lutop
#18 por lutop el 29/10/2022
Bueno, pues esta mañana me he metido a hacer agujeros. Ayer me pase unas horas haciendo croquis para asegurarme de que todo cabria como es debido, y parece que ha funcionado.

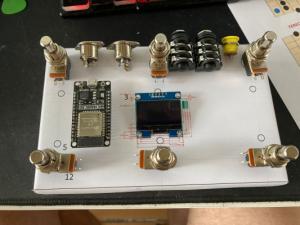

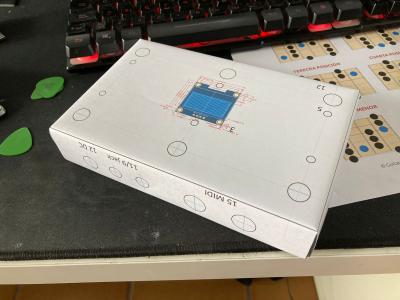

Aqui podeis ver la caja forrada con la plantilla que me he preparado para marcar los agujeros, y probando que los componentes caben.

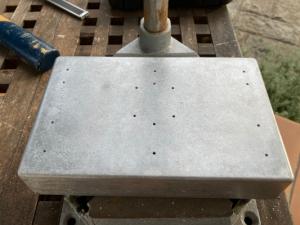

Primero agujeros de guia para despues hacer los agujeros grandes ya sin la plantilla.

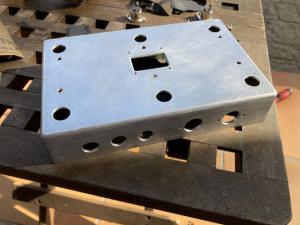

Agujeros hechos! Para el rectangular he tirado de dremmel y limas.

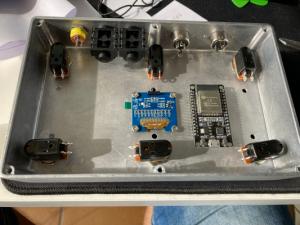

Probando que todo cabe segun lo calculado... parece que si!

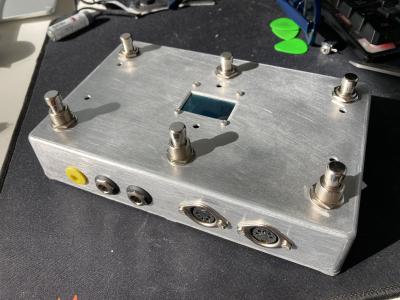

Aspecto final para hacerse una impresion de como quedara una vez montado todo.

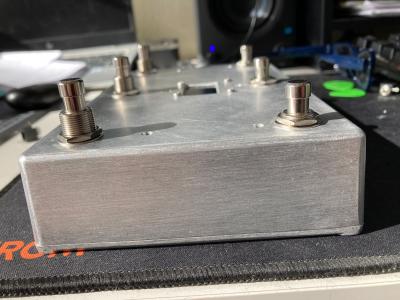

Detalle para ver los pulsadores de la segunda fila mas altos, para facilitar pisotones sin tocar los de abajo.

Me faltan todavia los LEDs que no me han llegado, asi que los agujeros los he dejado pequeños para ajustarlos a ultima hora.

Ahora me falta hacer una placa para meter el ESP32 y los componentes adicionales, y despues cableado.
Archivos adjuntos ( para descargar)
7.jfif
Subir
1
lutop
#19 por lutop el 24/01/2023
Actualizacion con fotos del Pedalino acabado.

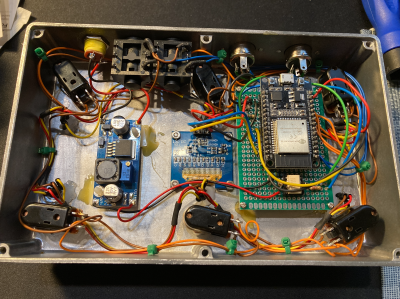

Cableado interior:

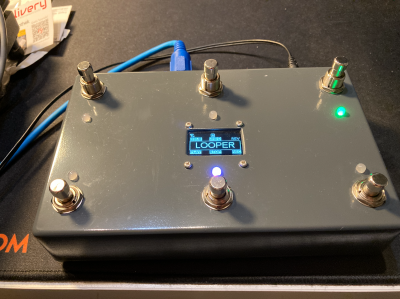

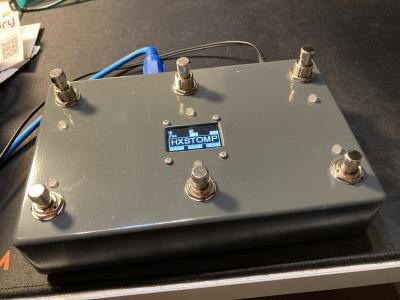

Acabado y pintado:

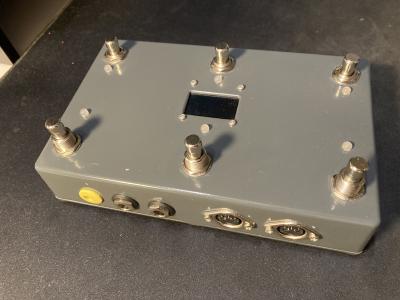

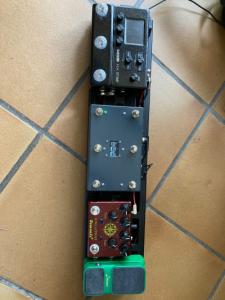

Montado en la pedalboard:
