Hola, les comparto la construcción de Dumble ods o al menos el que se vende en ceriatone.

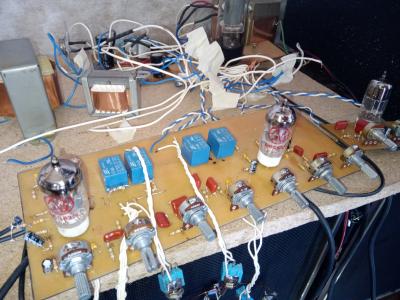

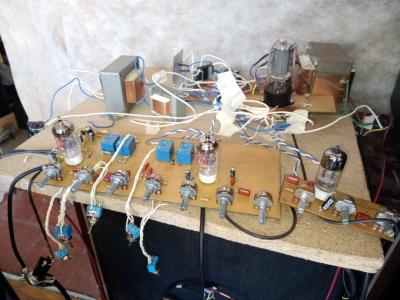

Conseguí el esquemático e hice el pcb. Trabaje para que los potes queden en la placa y lo logre, quizás no en el orden que corresponde, pero bueno, funciona.
Hay dos puentes que describí como "polémicos" porque no tenia manera de llegar, quede encerrado. Pero no presento problema ni ruidos.
Use dos reles simples porque eran los que tenia para conmutar el clean/OD y el Pab.
Los trimpots o potes que figuran para el fet y la entrada de OD son para ajustar a gusto la ganancia máxima.
La entrada fet funciona mas que nada como un booster, en el esquema está como se conecta. No conseguí el original, use un J201.
La etapa de potencia, en mi caso es una single ended con una EL34, pero obvio, se le puede poner la que tengan-quieran.
Tanto el trafo de salida como el de línea son de fabricación propia, a eso me dedico.
El circuito funciona de una, Les dejo audios y videos. Tiene un muy buen clean y OD. Obvio, todo depende de la etapa de potencia a usar, trafo de salida, parlante etc.
Es bastante susceptible a la oscilación (en OD con el gain y volumen a tope) pero estando bien aislado el pre del resto de los componentes (etapa de potencia, trafos) se soluciono. Quizás con otro tipo de etapa de potencia no lo sea tanto, pero con esta, repito, con todo a tope, oscilo. En las pruebas coloque una chapa a masa y listo.
Cuando lo monte en su gabinete final le hago el footswitch, en el plano esta el circuito, pero lo voy a hacer mas fácil, un jack stereo con corte va a servir
Las tensiones que figuran son las del plano, si ven la fuente, arranca con un trafo de 320 + 320, pero eso esta calculado para la potencia de 100W, asique se va viendo como responde el trafo que se usa.
Lo que grabe fue a bajo volumen, el clean se pone bien crunch a mas volumen, aparte que en este caso al ser una sola el34 en la salida, también empieza a romper a no tanto volumen.
Recomiendo escuchar con auriculares la muestra, ya que es video de celu, pero con auriculares va bastante bien
Aqui los pcb, esquematico y layout https://drive.google.com/file/d/1oVzKbYCdDPe3JMjaKNBbIA-e6kXliYKt/view?usp=share_link
Video
Saludos
