Gracias por responder tan rapidamente.
quiero que sea con encoder ya que quiero tener una sola etapa de pre para todos los canales (como la consola M7 de yamaha).
Funcionaria seleccionando el canal y con un solo encoder dar ganancia para no tener que poner 8 previos
Hola sodro,
Tal vez no esté suficientemente al día con mesas digitales, pero todas las que he visto tienen un previo analógico independiente para cada entrada. Amplificas independientemente cada señal analógica de cada canal hasta el nivel de línea, se procesa y finalmente se mezclan todos los canales para salir por las salidas estéreo.
Puedes tener un solo encoder, pero tienes que asignarle el canal sobre el que quieres que actúe, y lo hará sobre su previo correspondiente, variando la resistencia de un potenciómetro digital, por ejemplo.
El encoder suele ir a 5V, de forma que cuando lo giras se producen una serie de impulsos de la amplitud de la tensión a la que lo alimentas,de forma que si son 5V, puede ir prácticamente directo a una entrada del procesador.
Si tuvieras un solo previo para todos los canales éstos se mezclarían a la entrada sin poder amplificarlos y procesarlos independientemente.
No sé como lo habías planteado, pero a mi no se me ocurre otra forma.
Salud!

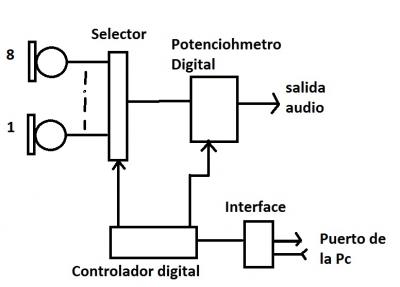

A ver a ver... Si te entendí bien. Lo que quieres es hacer un selector de 8 micrófonos que van para un control de volumen digital, que se controlará desde el puerto de una PC.
En este caso vas a tener que resolver cuatro cosas: hacer un control de volumen digital usando algún chip del mercado. hacer un selector de canales para los micrófonos que no sé si lo vas a hacer digital, analógico, mecánico, etc. usar un controlador digital ( puede ser un microcontrolador PIC, Atmel, etc.) que va a manejar el chip de control de volumen y, posiblemente, el selector también. Finalmente hacer una interface de comunicación que puede ser un chip adaptador tipo USB, MIDI, RS232, etc. que se va a conectar directamente al puerto de una PC o controlador digital como cónsolas, control MIDi, etc. todo esto sin tomar en cuenta el software que debe ser compatible y/o con código abierto.
Suponiendo que entendí bien, te comento que lo que quieres hacer, es un complejo proyecto de electrónica y requiere buenos conocimientos en la materia. Aunque sólo quieras hacer el control de volumen, igual necesitas un chip de volumen, un control digital y una interface. Suerte.
Archivos adjuntos (
loguéate para descargar)
Hola Landa,
Pero para que sea una mesa de mezclas (yo tampoco he entendido bien lo que se plantea) necesitas todas las entradas disponibles al mismo tiempo para poder procesar sus señales de entrada (después de pasar por su correspondiente previo), mezclarlas y sacar la mezcla por dos únicas salidas: izquierda y derecha.
No obstante él habla de un único previo para varias entradas (¿seleccionables?). En este caso estaríamos hablando más bien de una matriz de sonido, aunque el nombre es lo de menos.
A mi también me parece un proyecto bastante ambicioso, especialmente por la cantidad de código que va a tenere que picar.
Yo le sugeriría que empezara por la parte analógica, copiando o adaptando diseños de otras mesas. Por ejemplo dos canales (e ir añadiéndole otros posteriormente) y una vez funcionaran, valorara si merece la pena controlar la ganancia mediante un sistema digital. En este caso aún le podría facilitar algún esquema de referencia.
Suerte y saludos.
Gracias a todos por responder
En algun momento de la vida fui ingeniero en sonido (muchos años atras) y ahora estudio informatica asi que por el asunto de la logica no me complica, solo necesito saber como funciona la circuiteria (ya que no entiendo mucho de electronica) para poder dar un paso adelante con el asunto de crear una interfaz de control de superfice (algo parecido a la digidesing C24 pero de 8 canales y con menos aplicaciones) .
me quedo claro que por cada canal debo, si o si, colocar un pre y con un solo encoder poder manejarlos mediante un boton de asignacion.
ya he resuelto algunas cosas menores como darle funcionalidad a botones, a encoders y pantallas , y en cuanto tenga algo mas de presupuesto me haré con los faders motorizados. para eso he ocupado un atmega32 el cual, supongo, que en algun momento me quedara corto asi que ire viendo que otros componentes puedo ocupar.
por otro lado he estado averiguando sobre el diy de conversores analogo-digital (DAC) para no depender de una interfaz de audioya que son muy caras y no cumplen la funcion de una manera que me acomode.
se que es un proyecto ambicioso pero hare lo mejor que pueda y si no lo logro, por lo menos dejare mi investigacion documentada para que alguien pueda consultar.
gracias a todos por darse el tiempo de responder
saludos cordiales
Hola sodro,
Sabiendo que puedes programar todo cobra más sentido.
La digi C24 es un monstruo, yo hace algún tiempo reparé tres de la fuente de alimentación (creo que era este modelo).
Como ya sabrás, básicamente es una tarjeta de sonido multicanal donde se amplifica la señal de entrada a nivel de línea con un pequeño previo analógico, se convierte a digital y se manda a la tarjeta para procesar (se controla con el protools mediante el pc). La tarjeta es quien hace la faena dura de ecualizar. La mesa a parte del previo de entrada es como un joystick gigante y una etapa final de salida para cada fader.
Hay unas cuantas características que deberías plantear como son la frecuencia de muestreo y resolución del dac. Según que prestaciones estés buscando puede ser bastante difícil hacerlo en plan DIY, para cosas más asequibles puedes mirarte el chip FV-1 de Spiratronics, que és relativamente fácil de programar y tiene un foro para DIYers muy nutrido, pero está pensado para un solo canal estéreo, con lo que necesitarías 4.
Puedes simplemente controlar remotamente la ganancia y el fader y que el previo haga la faena de ecualizar y un único conversor para la salida de la mesa.
En fín, que el tema da de sí y aún no te he podido aclarar nada. Cuéntanos un poco más y tal vez se vaya animando el personal.
Salud y ánimo, que el proyecto mola!
