Mi primer amplificador a tubos DIY

pedro
#25 por pedro el 09/07/2019
tienes toda la razon The Revenant, fue mi culpa me equivoque de esquematico no era ese el que estoy haciendo y por eso toda la confusion en el adjunto esta el que estoy haciendo disculpas a todos
Archivos adjuntos ( para descargar)
british18w_schematic_v5.pdf
Subir
OFERTASVer todas
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
Tonyguitar
#26 por Tonyguitar el 10/07/2019
The Revenant escribió:
En cuanto al voltaje. Con esos valores vas a freír las EL84.


Por eso digo, así a ojo las el84 funcionan a la mitad de tensión que las el34, por eso decía alimentar a la mitad.
Subir
Tonyguitar
#27 por Tonyguitar el 10/07/2019
Ostra, pide a un moderador que inga este esquema en la cabecera del hilo para no crear confusión.


Veo que no lleva bias fijo, que es variable, cátodo bias.

Por qué la resistencia es de 8w? Vaya bestialidad, no?

Este esquema es un Marshall jtm45? O en qué estaba basado?
Subir
pedro
#28 por pedro el 10/07/2019
exactamente es un JTM45+

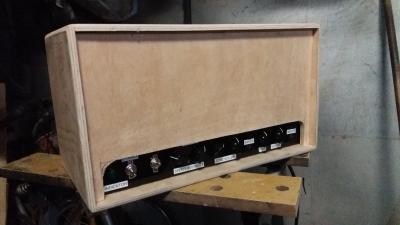

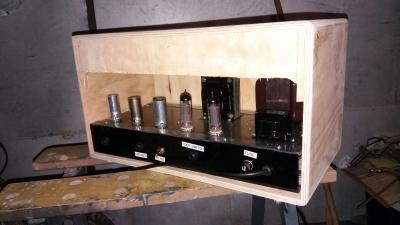

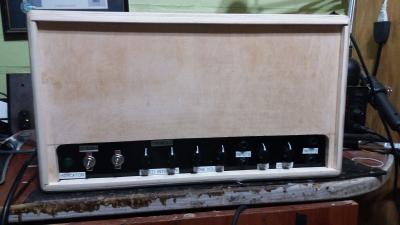

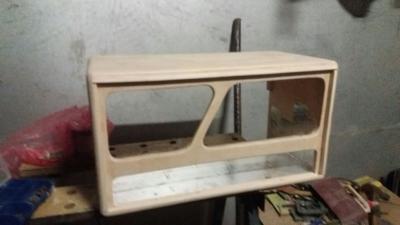

bueno sigo trabajando en la caja

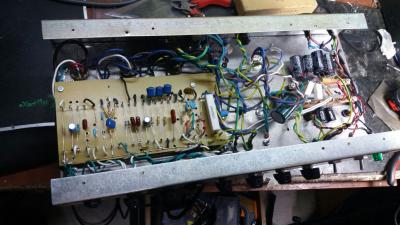

Archivos adjuntos ( para descargar)
Subir
pedro
#29 por pedro el 10/07/2019

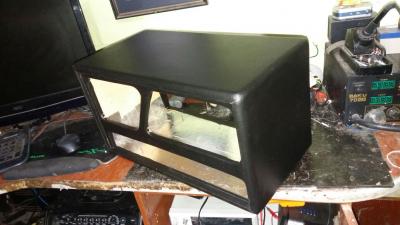

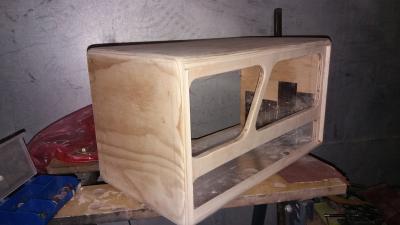

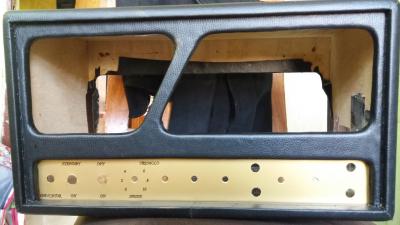

el frente no me gusto asi que le hice un par de ventanas
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#30 por Tonyguitar el 10/07/2019
Tío, eres un genio, eso te está quedando espectacular.

De donde me dijiste que sacaste los trafos?
Por qué realmente nada es caro en un montaje de estos excepto los trafos, ahí se te van mínimo 200e.

Aunque para hifi no, pero para guitarra suena bien un trafo de red puesto como salida.

A mi me hubiese gustado haberme hecho un jtm45 o un basman de 6w single ended con una el84.
Subir
pedro
#31 por pedro el 10/07/2019
Gracias TonyGT-Ibiza, los trafos son reciclados eran de 16 V x 8 A de unos 120W, los desarme con cuidado y uno le rebobine el secundario y el otro saque ambas bobinas y lo rebobine usando un hoja de calculos para el audio, te puedo compartir informacion sobre el calculo

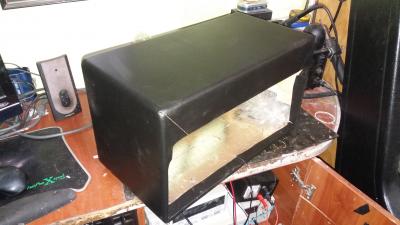

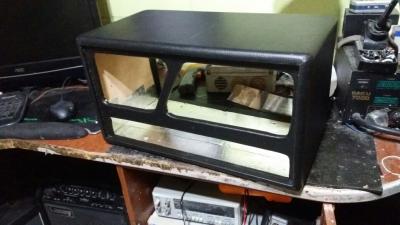

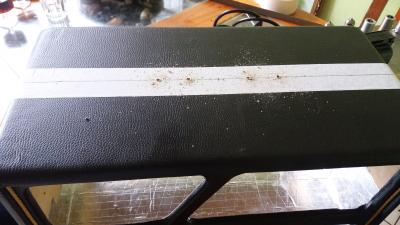

bueno aca ya lo forre creo que es todo por el dia de hoy
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#32 por Tonyguitar el 10/07/2019
Pues es muy interesante, me encanta
Subir
Tonyguitar
#33 por Tonyguitar el 11/07/2019
Deseando de escuchar la fiera estoy!!
Subir
pedro
#34 por pedro el 11/07/2019

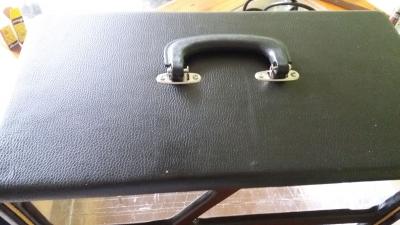

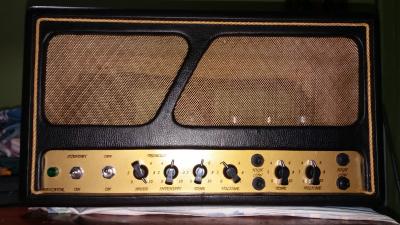

jejeje bueno despues de muchas horas de trabajo esta practicamente listo
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#35 por Tonyguitar el 11/07/2019
¿como hiciste el faceplate, es una pegatina?
Subir
pedro
#36 por pedro el 11/07/2019

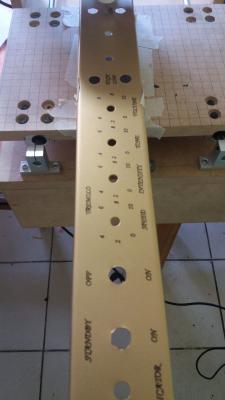

hola TonyGT-Ibiza, las diseñe en Inkscape y luego genere codigo G y mi CNC hizo el resto :)

igual manera no me gusto como quedo la malla pienso que la voy a cambiar ...............
