Proyecto Marshall Lead Mosfet Pedal

#528 Si eres un cutre salchichero como yo, desde luego que sí, jajajaja
Tengo 11ms de latencia, yo no la noto (o me he acostumbrado) pero seguramente será inaceptable para otros

Jajaja, yo se latencia de 11ms ni la noto.

Pero vaya, todo eso para grabar con Cubase está bien, no sirve para otra cosa,yo para tocar nada como un previo o un pedal de distorsión y un delay, y si acaso un wah vox Mccoy diy y un chorus.

No puedo con lo digital, tengo un helix lt y ni con eso puedo, que no, que lo digital para grabar vale, pero ya está.

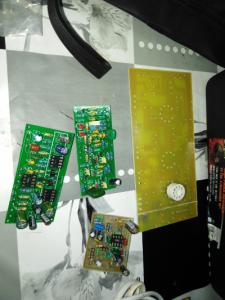

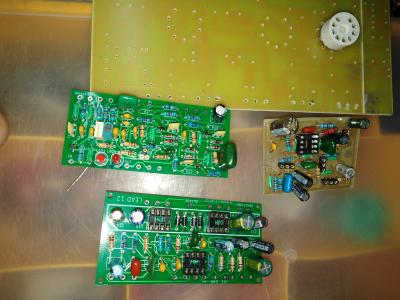

Avances, hay varias cosas, un jcm800 a valvulas, un clon mxr noise y los otros dos que ya sabeis cuales son.

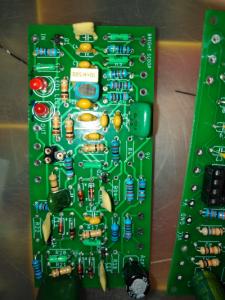

Se hace agradable soldar los mmbfj201 y el mmbf5457 a la placa, muy bien dazz la verdad es que lo has hecho de lujo tio, es mas facil soldar un smd en esta placa que cualquier otra cosa en cualquier placa.

Genial, Tony! qué buena pinta tienen

Lo que va a ser más complicado es meter los trimmer, a ver como los adapto.

Los más pequeños que tengo son de 50k creo, miraré aver si tengo más chicos.


Otra cosa, el transistor del azabache creo que no lo tengo, Le pondré un 1815 si veo que es npn.

TonyGT-Ibiza escribió:

Lo que va a ser más complicado es meter los trimmer, a ver como los adapto

Yo lo que hice fue ir probando resistencias. Si sueldas un cable temporal a los puntos donde van conectadas las resistencias puedes ponerlas con unas pinzas de cocodrilo y medir el voltaje. Por ejemplo, para el primer jFET, la resistencia de trim es R4, que va conectada en un lado a la patilla derecha de R3. Sueldas ahí un cable. Ese cable lo dejas para probar el trim de los otros jfet porque todos ellos sus resistencias van a ese punto

En el otro lado va a la patilla de abajo de C3, pues ahí sueldas otro cable. Conectas entre esos dos cables la resistencia y mides el voltaje en la patilla de abajo de C3 (ese es el voltaje de drenador) Según la página de RoG el primer jfet 2n5457 son 6V. Los demás a 5V

Para el 2º jfet (R14), lo mismo con la patilla de abajo de C10
Para el 3er jfet (R18), lo mismo con la patilla de arriba de C12
Para el 4º jfet (R22), lo mismo con la patilla de abajo de R24

TonyGT-Ibiza escribió:

Otra cosa, el transistor del azabache creo que no lo tengo, Le pondré un 1815 si veo que es npn.

No jodas que olvidé enviartelo. Creo que sí que te envié unos cuantos, es el 2n5088, echa un vistazo a ver. De todas formas creo que solo hace de buffer, no creo que influya mucho el modelo de transistor ahí

El 2N5088 lo sustituyes facilmente, bc547, al 550 tan solo ponlo al reves para que te coincidan el emisor y el colector y ya esta

Si no teneis, tengo 40 por ahí os lo mando en una carta y ya esta

#537 Gracias tío, pero yo tengo un huevo, compré como 100 a así. Si olvidé meterlos en el sobre hago otro envío.

De todas formas según la simulación no importa mucho el modelo mientras sea npn

Y como lo tiene con sockets probar unos cuantos diferentes no cuesta nada

A mi me gusta mas el bc550C es mas silencioso y tiene mas ganancia,

#539 Creo que en este caso la ganancia da igual porque hace solo de buffer, pero lo del ruido es un factor a tener en cuenta
