Push Push para pastillas pastillas voiced tone vth-59

  • 1
Luis Fco
#1 por Luis Fco el 18/10/2023

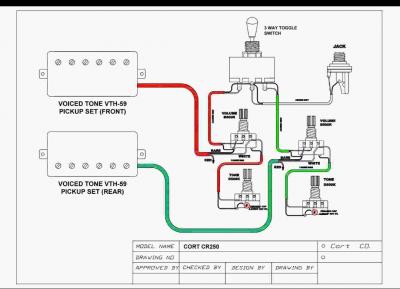

Hola a todos siento de nuevo andar molestando quería poner un Push Push en estas pastillas pastillas voiced tone vth-59 he encontrado un esquema del fabricante pero no veo las conexiones y quería saber si alguien ha instalado el Push Push en estas pastillas son normales no son activas. La guitarra es una Cort Cr250 Classic Rock adjunto esquema ,pero no se ve los 4 cables o es el Rojo + masa
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Tommy Blackbird
#2 por Tommy Blackbird el 18/10/2023
Ya te conteste en el otro hilo con enlaces a esquemas: https://www.guitarristas.info/foros/push-push-guitarra-electrica-cort-cr300-atb/337238#post2923014

Busca el esquema para el número de pastillas y potenciómetros que tengas, y con la opción que quieras de Push-pull (el esquema te vale igual para push-pull que para push-push).
Subir
Luis Fco
#3 por Luis Fco el 18/10/2023
#2 Hola Tomy gracias por contestar ,pero después de ver el esquema ya que mi guitarra es una Cor Cr250 lleva pastillas pasivas pero de 3 hilos con lo cual no puedo instalar nada ,ya que creo que es difícil hacer la modificación en unas pastillas de 3 hilos si has visto el esquema que he adjuntado son de 3 hilos y no de 4 ,con lo cual no podría instalar ningún tipo de Push Push o Push Pull ,un saludo y muchas gracias las pastillas efectivamente son las vintage y he abierto la tapa de la electrónica de la guitarra y solo tienen 2 hilos y la masa adjunto esquema de las pastillas de nuevo
Archivos adjuntos ( para descargar)
Subir
Andrés Vargas - chempi
#4 por Andrés Vargas - chempi el 18/10/2023
Yo creería que el cable rojo que esta desconectado, sería el que debes conectar a tierra con el push pull par activar el coil-split.

Saludos
Subir
Andrés Vargas - chempi
#5 por Andrés Vargas - chempi el 18/10/2023

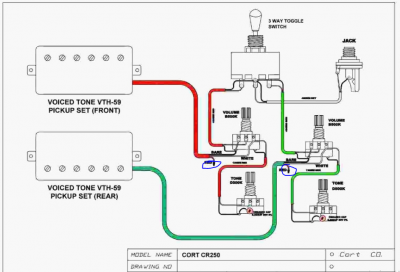

Este señalado
Archivos adjuntos ( para descargar)
Subir
Luis Fco
#6 por Luis Fco el 19/10/2023
#5 Muchas Gracias pero creo que se necesitan 4 cables porque tienen que ir unidos las 2 entradas o las 2 salidas no? , No se yo pregunto porque todos los manuales y Luthier comentan que tienen que tener 4 hilos o cables para poner a tierra una de las bobinas ,No se a lo mejor me d equivoco muchas gracias
Subir
Andrés Vargas - chempi
#7 por Andrés Vargas - chempi el 19/10/2023
#6 No necesariamente, muchas pastillas solo tienen un hilo central donde estan unidos el final de una bobina y el inicio de la otra, para un coil-spli solo necesitas llevar ese cable a tierra mediante el push pull o push push, pero veo que estas un poco confundido con muchas de las cosas que te han explicado, creo que la mejor solución es que la lleves a un técnico para que te haga la instalación, saludos.
Subir
2
Tommy Blackbird
#8 por Tommy Blackbird el 19/10/2023
Si te fijas en el esquema, los cables North-finish y South finish siempre van unidos, tal como te señala @chempi.

Para 1 split de ambas pastillas a la vez (1 solo push-push)
https://guitarelectronics.com/2-humbuckers-3-way-toggle-switch-2-volumes-2-tones-coil-tap/#gallery

Para split de cada pastilla individual (2 push-push)
https://guitarelectronics.com/2-humbuckers-3-way-toggle-switch-2-volumes-1-tone-individual-coil-taps/#gallery
Subir
lutop
#9 por lutop el 19/10/2023
Tal y como te indican, si conectas el cable rojo a tierra se cancelara una de las bobinas y tendras single coil. Pruebalo con un cablecito y un poco de cinta si quieres antes de meterte a soldar.
Subir
1
Luis Fco
#10 por Luis Fco el 20/10/2023
#9 Muchas Gracias conoces las pastillas Seymour ducan Slash signature zebra es que resulta que he abierto la guitarra y tienen estás pastillas y no encuentro en la web de Seymour Ducan el diagrama del cableado
Subir
vedaabierta
#11 por vedaabierta el 22/10/2023
#10
Si es que.. no hay como cojer el destornillador para despejar dudas.😁😁😁

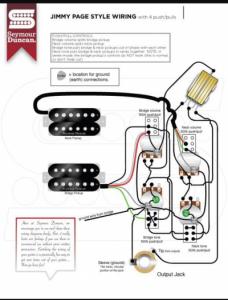

A ver si te sirve.
Archivos adjuntos ( para descargar)
Subir
Luis Fco
#12 por Luis Fco el 22/10/2023
#11 Muchas Gracias por la repuesta y por el esquema ,me puse en contacto en el mail de soporte Seymour Ducan y esto es lo que me contestaron por si alguien está en una situación parecida cone estás pastillas;

##- Escriba su respuesta encima de esta línea -##
Este ticket (#133501) ha sido actualizado.


Jeff C (Seymour Duncan)

22 de octubre de 2023, 06:51 PDT

Hola,

Gracias por contactarnos, las pastillas Slash usan el cable trenzado antiguo y no se pueden usar con interruptores Push/Pull o Push/Push.

Necesitaría una pastilla de cable de 4 conductores para usar esos interruptores.

Las pastillas Slash 2.0 se pueden pedir de forma especial con 4 conductores como Shop Floor Custom a un distribuidor autorizado de Seymour Duncan, quien le proporcionará información sobre precios y plazos de entrega.
https://www.seymourduncan.com/blog/latest-updates/seymour-duncan-shop-floor-custom-options

Si su distribuidor local no está familiarizado con los pedidos de Shop Floor Customs, Sweetwater en Fort Wayne, Indiana http://www.sweetwater.com, Squid Music en California https://reverb.com/shop/squid-music, JMI Music en Fort Worth, Texas https://reverb.com/shop/jmi-music y Smokey B's https://www.smokeybs.com/ son distribuidores que se especializan en Shop Floor Customs.

Gracias,
Jeff Collier
Soporte técnico y al cliente
Seymour Duncan

LUIS Francisco GM

21 de octubre de 2023, 16:08 PDT

Mostrar texto citado
Este correo electrónico es un servicio de Seymour Duncan. Entregado por Zendesk
[PYDL03-MNJN1]
Gracias por su respuesta. 😉
Mostrar texto citado
