Hola,
Alguno de vosotros se asustará al ver que he escrito lo de "replicando"![:) :)](https://statics2.soniccdn.com/images/smilies/smile.gif)

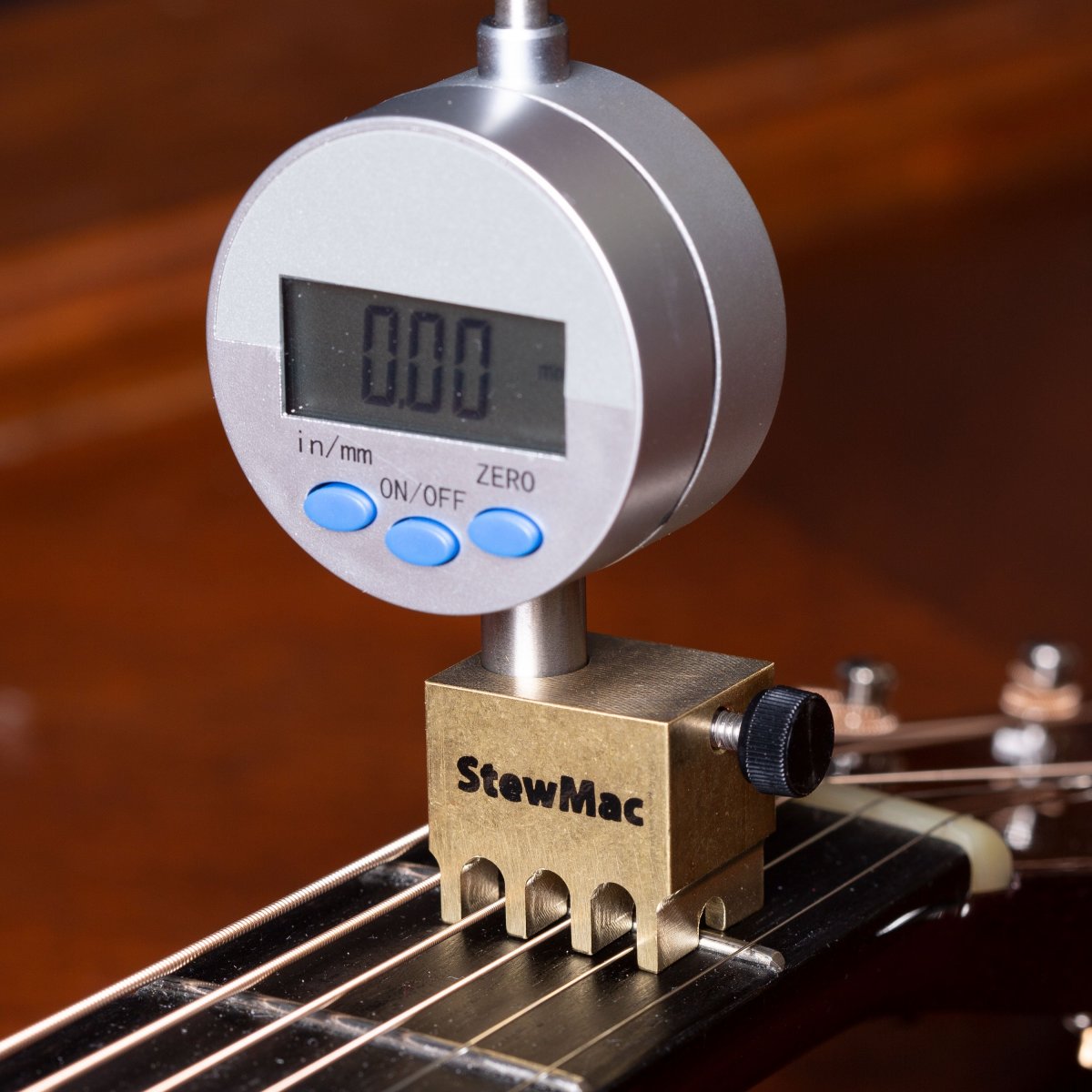

Vi esta herramienta digital para medir la altura de las cuerdas y trastes de la marca Stewmac que está a la venta en Madinter.
![e7952b5c821f05df6c54e441d1d46-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
La herramienta está muy bien y no quiero con este hilo quitarle mérito. Para nada, es una gran herramienta profesional con un buen trabajo en la pieza de latón.
El tema es que vi que podría llegar a replicarla y creo que para el uso que he de dar he conseguido hacerlo correctamente.

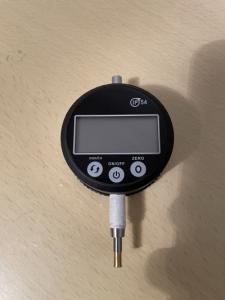

Compre en Aliexpress un medidor digital de profundidad (14€) el cual he modificado un poco para que funcione bien en este contexto:
https://es.aliexpress.com/item/4000860296893.html?spm=a2g0o.order_list.order_list_main.29.a51f194dpXxaTc&gatewayAdapt=glo2esp
![33594c8cfd7116aae9f498f8f5679-2855589.unk](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

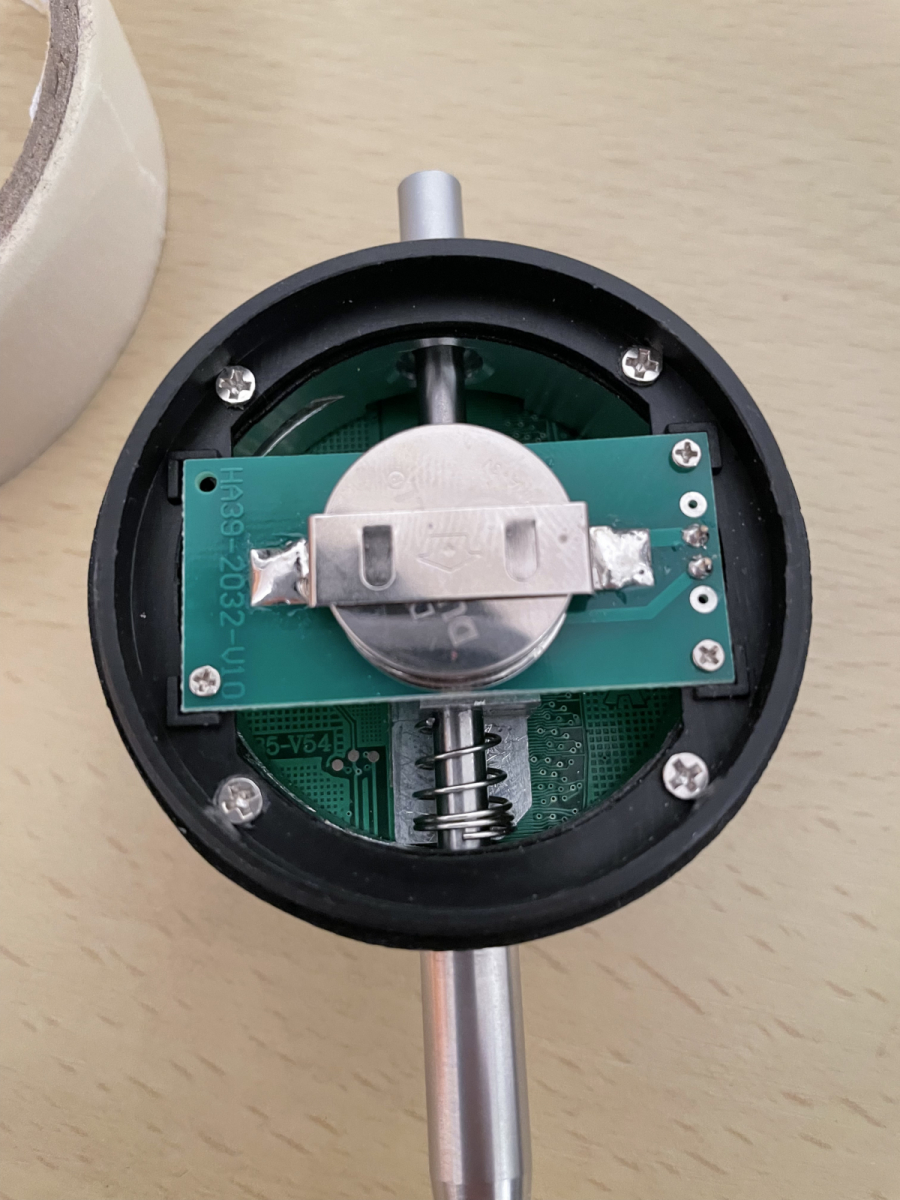

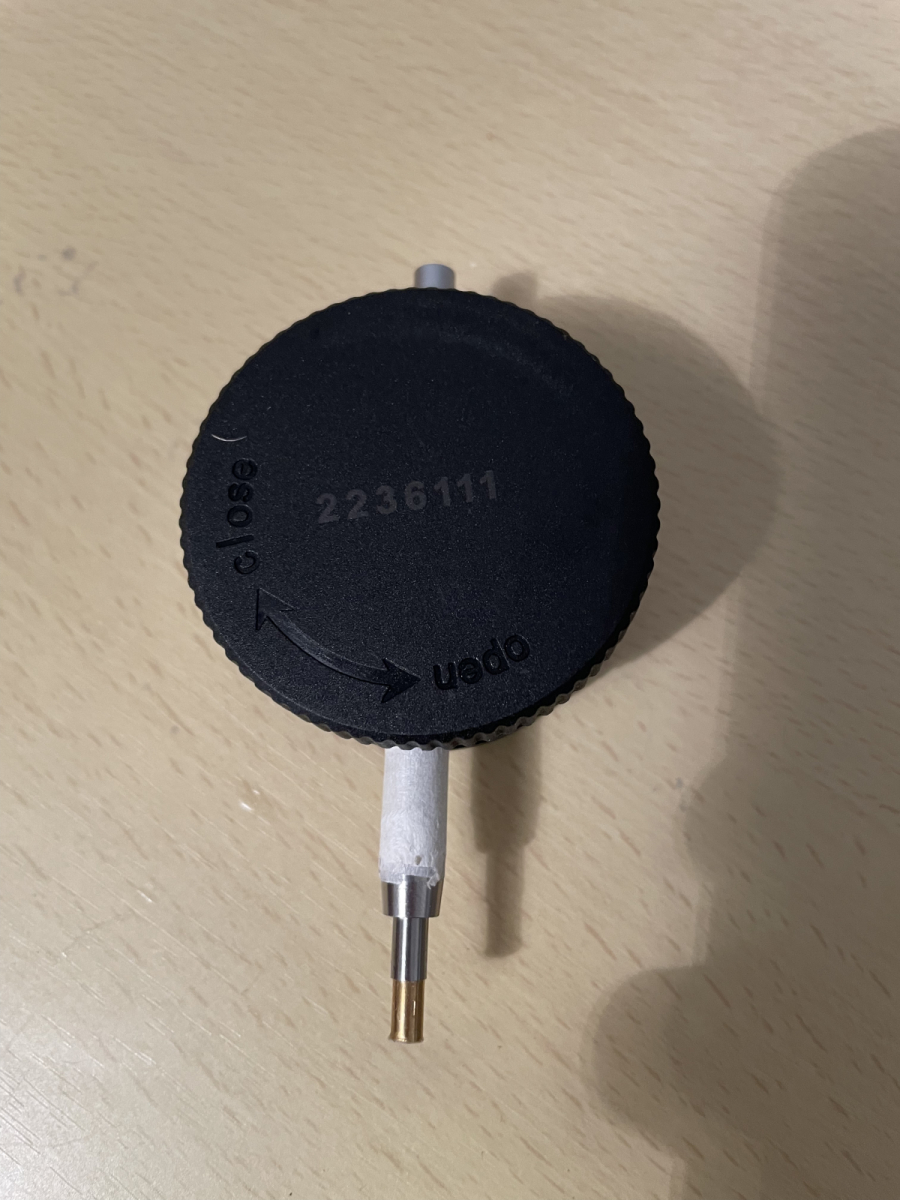

En concreto modifiqué el eje medidor para que no tuviera tanto peso y además le puse un muelle para que no cayera tanto por la gravedad y no presionara la propia cuerda así tener una medición real. He de advertir que lo que hago es medir el traste, marcar como "0" ese punto y luego medir la altura de la cuerda. Lo que he querido hacer con esta herramienta es tener una referencia de a qué altura están las cuerdas de mis diferentes guitarras. Para este fin la herramienta me funciona correctamente.
![3008cd424ee18b8930b30de90dd36-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
![315f607701fd69ac31e46eb509ccd-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
![34ca1e9a498166b57061d15140b84-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

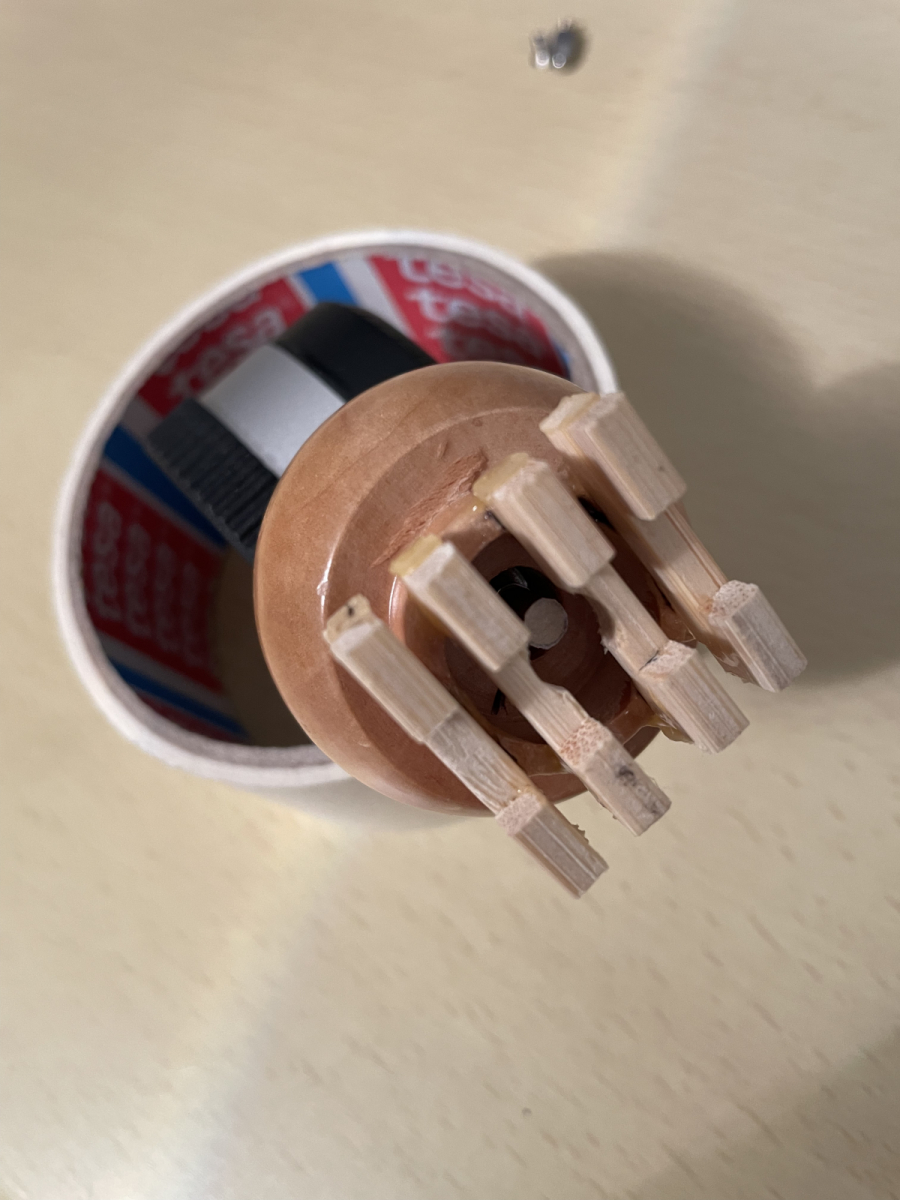

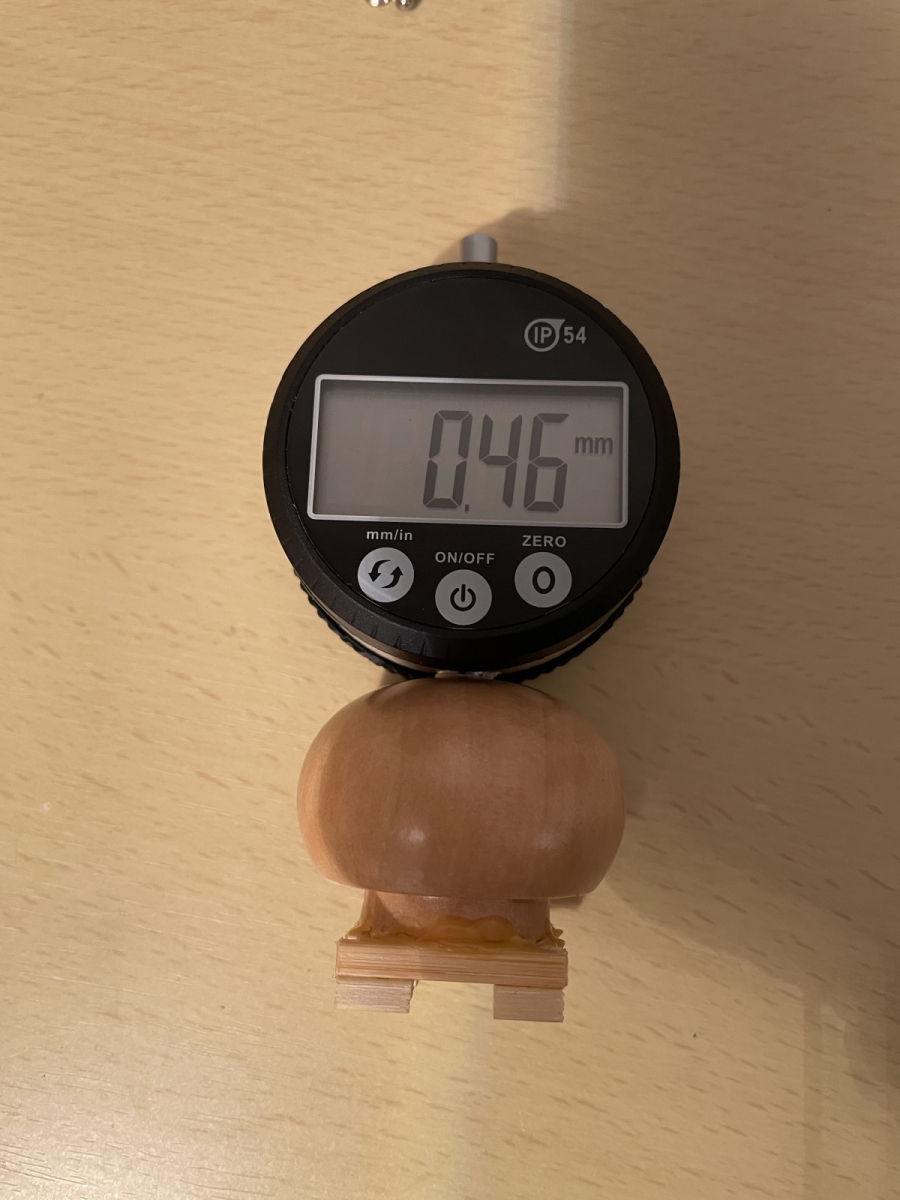

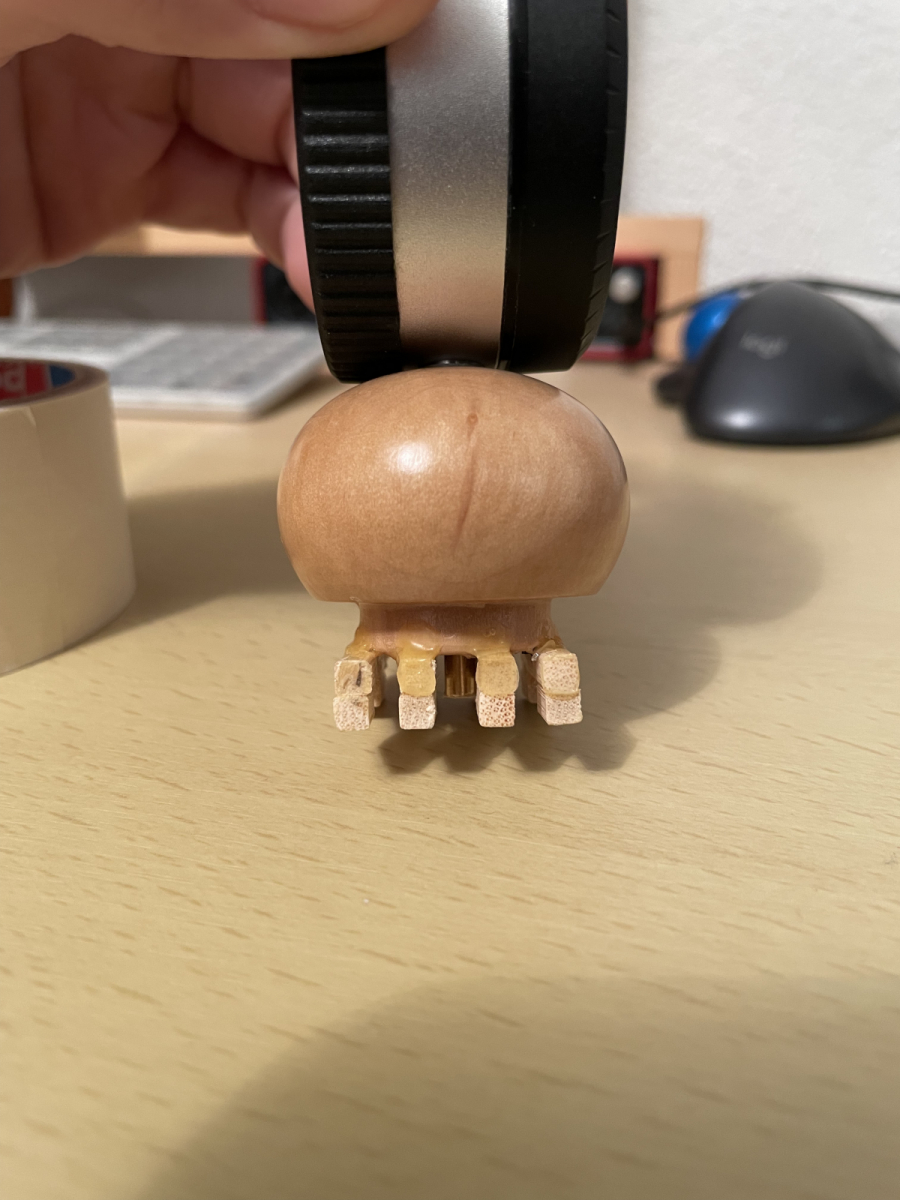

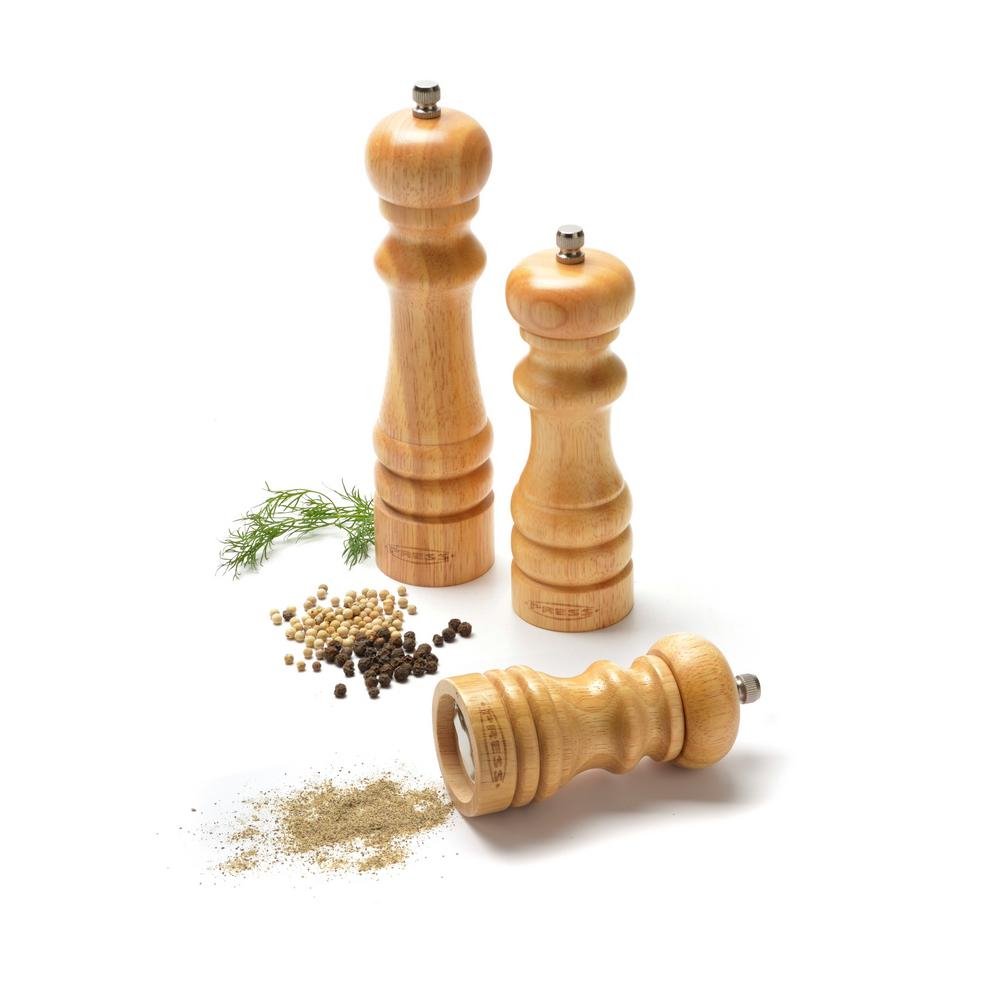

Para poder replicar la pieza de latón, lo que hice fue comprar un molinillo de pimienta de madera en los chinos (3€) y quedarme con la parte superior que ya venía con al agujero centrado y todo de la medida del eje de la herramienta. Luego con unas maderitas del chino (1€) hice la estructura de "railes" que encajan en los trastes y cuerdas:
![4430e16dee5d6e3e45e010e687a7e-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
![707d222e4ef2822e2bd1e11f4be20-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
![536d2787d568de9890143fa6585e9-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
![29905813e5784e90a14e016069ccc-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

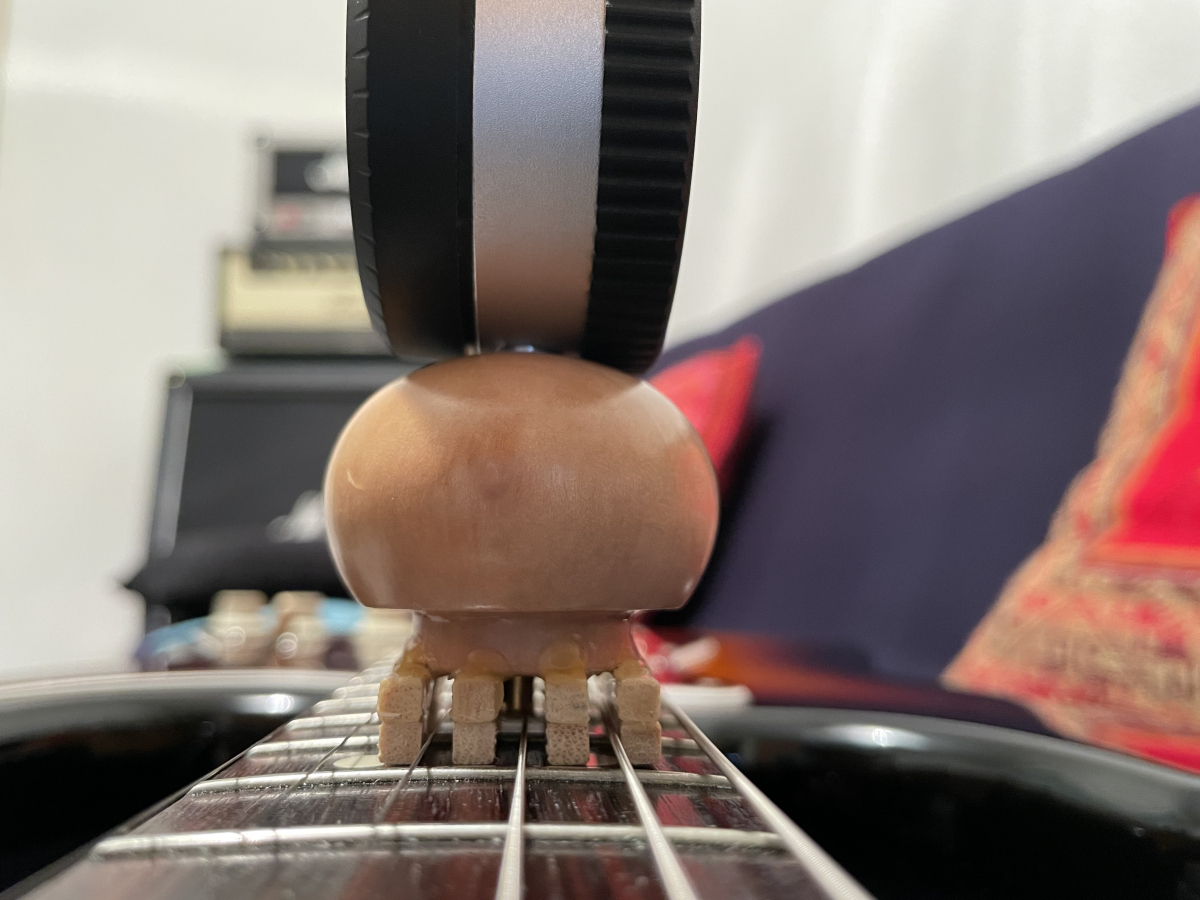

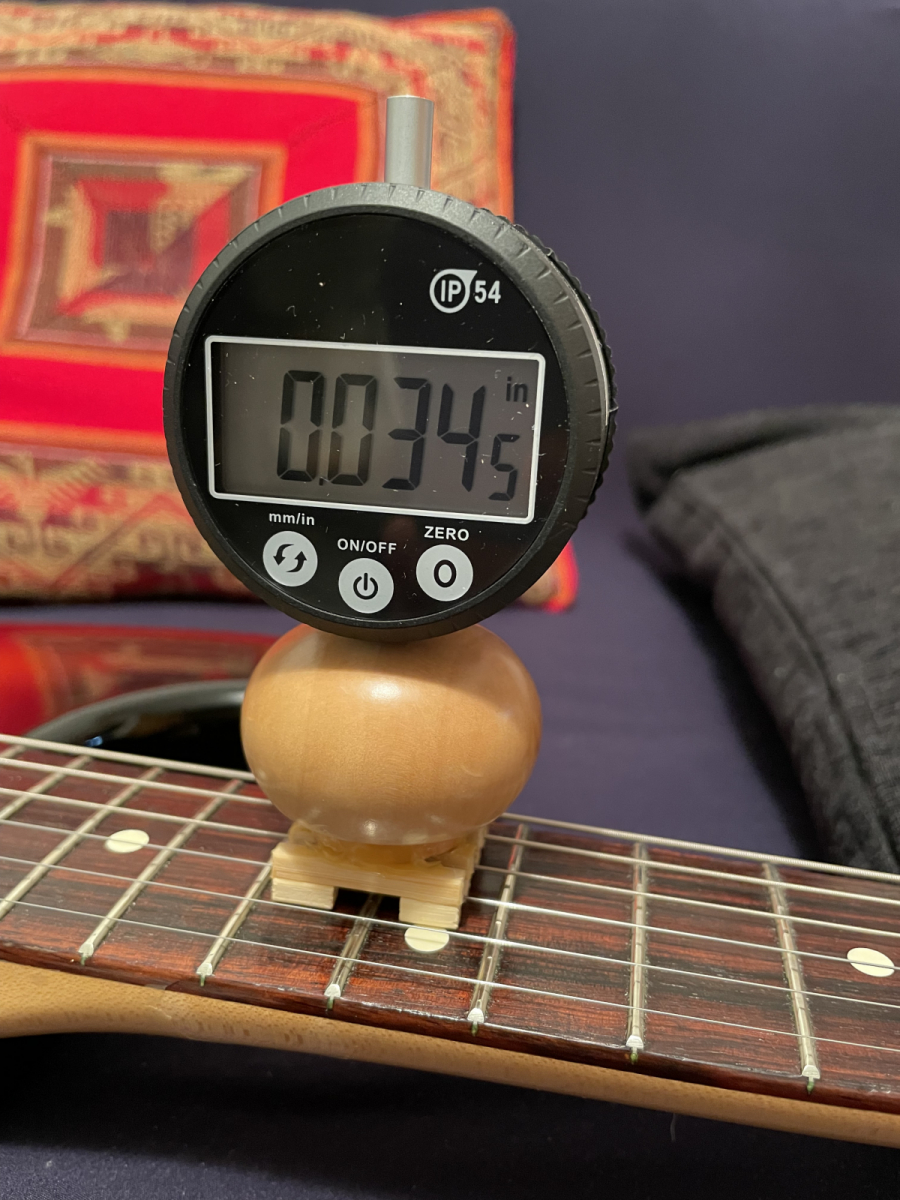

Y aquí la herramienta en funcionamiento:
![ce08b743fabcaacbff98407ce5575-2855589.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
