Restaurando un ampli vintage

Osruigi
#37 por Osruigi el 05/02/2016
Buenos días compis... por fin he sacado tiempo y he cambiado el condensador 50+50, las resistencias de 150 y de paso le he instalo el conector de corriente, pero de momento la tierra no está conectada. Y por supuesto, lo he conectado y probado, y ¡¡FUNCIONA!! y además suena muy guay. Tiene un punto a partir del cual rompe y suena a saturación 100% valvular, esto ocurre antes en el canal de bajo que en el de guitarra, hablo conectando la guitarra a ambos. A parte, el canal de bajo a parte de romper antes, suena más gordo.

Bueno, me quedaría conectar la tierra, entonces, ya sabiendo que es la tierra del circuito, llevo allí también la de la alimentación en estrella como comenta Toni. Esto sería en la patilla del común del condensador 50+50. La cuestión es, llevo allí la tierra del conector de alimentación? llevo esa patilla del condensador al chasis y a su vez también llevo al chasis la tierra de la alimentación?

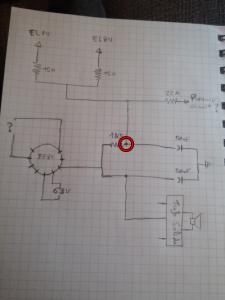

En cuanto a lo del standby, entiendo que sería una mod, pero no me importa que no quede exactamente como el original, por ahí no tengo problema alguno. Pero veo muy útil el standby para dejar calentando el ampli mientras preparas todo el tinglao de guitarras, pedales, etc. y así conectar a la entrada de guitarra sin miedo, gracias a ese standby. Dejo una imagen con el punto donde he entendido que iría el interruptor del standby, que sería de la salida de la resistencia de 1K5 al interruptor y de la salida del interruptor un cable hacía las válvulas y otro hacía el condensador. Es correcto?

Tengo también todas las válvulas que usa el ampli compradas nuevas, de TAD. Que me aconsejáis o como me aconsejáis ponerlas? primero previo y hago una prueba de comparación a oído? primero rectificadora? primero potencia? todas a la vez? nunca que he hecho esto, así que supongo que habrán formas mejores y peores de hacerlo.

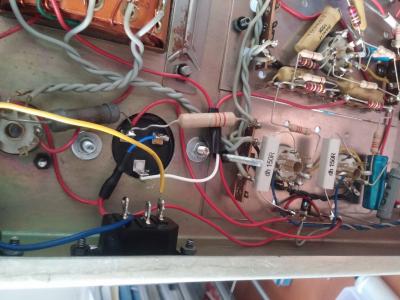

Os dejo una foto con los nuevos componentes instalados :palmas2:
