Símbolo de jack

jonhy_greenwood
#1 por jonhy_greenwood el 28/12/2011
Podrían explicarme porque los jacks de "OUT to Speakers" son stereos??

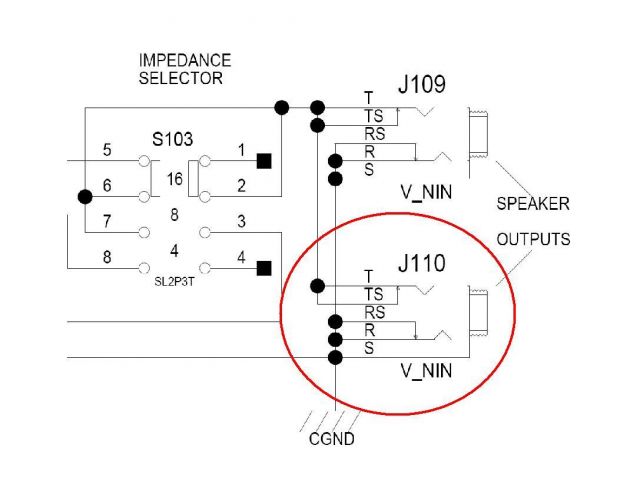

Estuve viendo el esquema de un ampli, y me encontré con esto:


además,.. no entiendo que significa o que en realidad son esas conexiones o interruptores: "TS" y "RS".. como funcionan??? :rolleyes:
Subir
OFERTASVer todas
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
frasco
#2 por frasco el 30/01/2012
Compañero... en este caso son "conexiones redundantes"

Pues no varían las conexiones tanto si tenemos el plug enchufado o no.

Son simplemente dos jacks stereo en paralelo,
T S Y R...

son las siglas de TIP, Sleeve y Ring...

que no son mas que el vivo A, vivo B y masa para una señal estereo.

Las conexiones marcadas como TS y RS no son mas que Tip Send (envío) y Ring Send...

Como ves, están puenteadas con T y R, por tanto, no funcionan como interruptores ni como stereo pues a la vez el R y el S tambien están puenteados, actuando como una sola conexion, y por tanto continua y mono.

:saludo:
