Telecaster .dwg o autocad

Beñat
#1 por Beñat el 29/04/2019
Hola quería hacer unas plantillas o templates para hacer después mi propia telecaster.
He estado mirando pero muchos links ya no se encuentran disponibles y no encuentro por ningun lado ningún plano en formato .dwg o autocad.
Si alguien tuviese ese plano agradecería muchísimo.

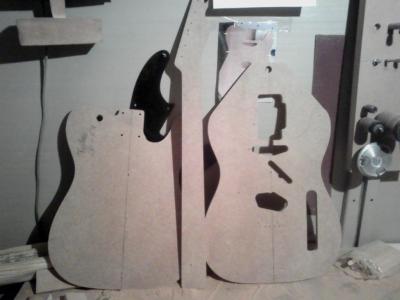

Os adjunto la foto de las plantillas que me gustaría hacer y la foto del plano que dispongo pero en formato imagen y no autocad.
Muchas gracias!
Archivos adjuntos ( para descargar)
Subir
2
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -22%
    Epiphone LP Custom Figured TB
    698 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
Pablo
#2 por Pablo el 02/05/2019
Esto tenia yo por el disco duro. A ver si te vale.
Archivos adjuntos ( para descargar)
Fender telecaster.dwg
Subir
Pablo
#3 por Pablo el 02/05/2019
He encontrado estos dos también, los cuales acoté aunque no con precisiones micrométricas. Espero que te sirvan.
Archivos adjuntos ( para descargar)
Mastil Telecaster.dwg
Cuerpo Telecaster.dwg
Subir
Beñat
#4 por Beñat el 10/05/2019
Muchas gracias pablo, pero en la primera no hay las cavidades para las pastillas, ... y las segundas al no ser exactas no me sirven para hacer los templates. Pero muchas gracias de todas formas. Seguire buscando...
Subir
abraham_arriate
#5 por abraham_arriate el 14/05/2019
Ahí va!
El segunso es el que tienes pero en pdf a escala 1:1, que puedes imprimir con un plotter directamente. Ese plano está muy difundido, pero atento que tiene un error, la profundidad del neck pocket no son 20mm sino 16mm.
Saludos
Archivos adjuntos ( para descargar)
Fender_Telecaster_Body_Bueno_2_Guitar_Plan.dwg
1-tele-style.pdf
Subir
