Alguien puede ayudarme por favor? La semana que viene quiero pasarme por la tienda de Amptek!
Lo suyo son las 12AX7, Grover o TAD son buenas marcas. Como creo que tiene 4 seria bueno que te las dieran emparejadas.
Usando el buscador existe un monton de informacion sobre valvulas y sus caracteristicas.
Saludos
Gracias amigos! Podeis ayudarme con lo de la duda de si es verdad que cada punto de conexion sirve para un efecto en concreto del ampli? si la primera es para la disto la segunda para el limpio o algo así... :S
Esta duda me esta matando... la combinacion de cada valvula en los puntos de conexion, depende de como combines las valvulas sonara de una manera o otra no?
El ampli es de alta ganancia y para nada quiero reducir la caña que tiene. Me he fijado en las TAD Highgrade. He leido que la primera ranura de la izquierda es para dar la principal ganancia del ampli, eso es cierto?

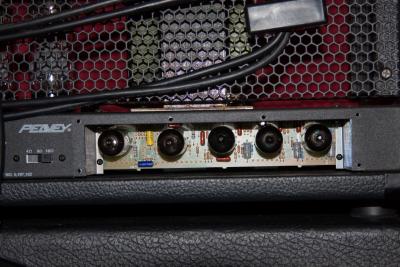

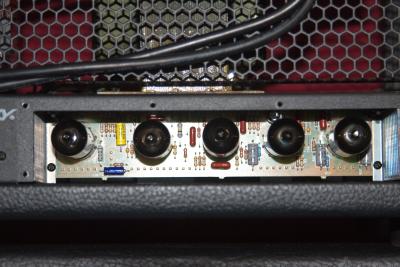

os paso unas fotos con las valvulas de previo. Me gustaria saber que funcion tiene cada valvula en ese preciso punto de conexion:

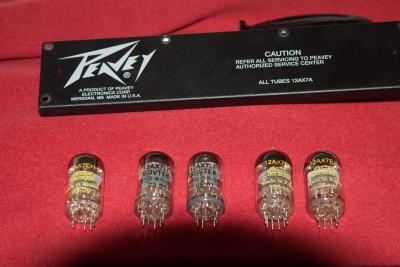

de izquierda a derecha:
1- 12AX7EH (03 09)
2- 12Ax7LPS (05 01)
3- 12AX7LPS (05 01)
4- 12AX7EH (05 011)
5- 12AX7EH (05 011)
si consigues los esquemas, puede que sirvan de ayuda...
Aqui tienes los esquemas karlson! A ver si me puedes ayudar.
(El principal problema que tengo, es que no entiendo de electronica)
Creo que se trata del 5150 II pero casi es el mismo, solo que con una valvula de previo mas.
Gracias.
Archivos adjuntos (
loguéate para descargar)
ese esquema ya lo había visto, pero no corresponde, parece que tiene mas válvulas de previo...el tuyo según pones tiene 5, y según me ha parecido ver en el manual ha de tener 6 ¿lo puedes verificar??
cuantos canales tiene el ampli?
bueno, después de mirar el esquema, puede que sea similar...aun así hay 6 válvulas, la otra estará mas escondida.

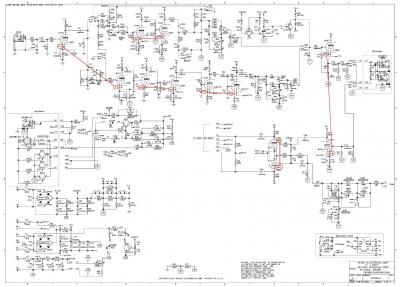

adjunto el esquema con las válvulas identificadas. Lo único que mira la nomenclatura (V1,V2,V3...)en la serigrafía de la placa para saber su posición.
Archivos adjuntos (
loguéate para descargar)
Normalmente en la posicion V1 debe ir la mejor valvula en cuanto a calidad que tengas disponible.
Esto es asi, porque todo el ruido de fondo que amplifique esa valvula, pasara despues por el resto de etapas de amplificacion, teniendo a la salida una buena cantidad de ruido si no es de calidad.
Por lo tanto, en V1 una buena 12AX7-A o 7025 highgrade.
La v1 es la que esta mas cerca del input.
La v5 es la inversora de fase.
Esta valvula es la que recoge los dos ciclos de la señal y los manda a la etapa de potencia.
Interesa tambien una buena valvula, que tenga bien pareados los dos triodos para que amplifique exactamente igual los dos ciclos de señal.
Las otras, tienen menos importancia, pero no conviene escatimar.
Las valvulas de previo, tambien tienen mas o menos ganancia, y se sabe por una letra que va despues de la referencia de la valvula.
Por ejemplo, 12AX7-A menos ganancia que una 12AX7-C a igualdad de marca, claro.
Como parece que el acceso a las valvulas es muy facil en ese ampli, juega sin miedo a colocar las que tengas en distintas posiciones.
Una misma valvula puede funcionar mejor en una posicion que en otra.
Pero es importante lo de V1 y V5.
Un saludo.
