Ajuste de Bias, Teoria y practica
OFERTAS Ver todas
-
-35%Valeton Dapper Indie
-
-17%PRS SE CE 24 BR
-
-11%Boss DD-500
No hay mucho donde medir.

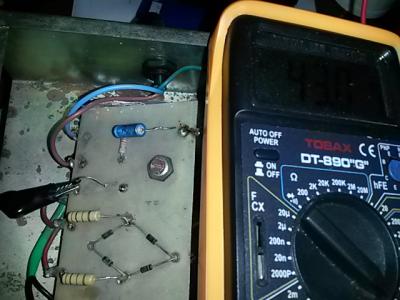

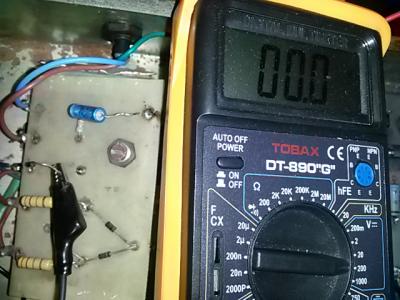

Emmmm... por decir algo: habrás comprobado que el multimetro mide bien en contínua en ese rango
de tensiones en que lo tienes puesto, 200 Vdc si no veo mal ¿no?
Que con los multímetros de ese tipo ya se sabe... La rueda selectora de funciones es chunguilla,
a veces falla y tal y tal...
Emmmm... por decir algo: habrás comprobado que el multimetro mide bien en contínua en ese rango
de tensiones en que lo tienes puesto, 200 Vdc si no veo mal ¿no?
Que con los multímetros de ese tipo ya se sabe... La rueda selectora de funciones es chunguilla,
a veces falla y tal y tal...
Antes de nada... Supongo que estarás haciendo las medidas con el amplificador en Stand-By, ¿no?. Si lo haces funcionar sin polarización de G1, vas a freir las válvulas de potencia, e incluso el trafo de salida.

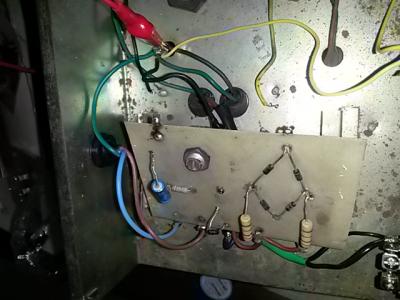

Si mides en el ánodo del diodo levantado, estarás midiendo tensión pulsante; y si el polímetro no es True-RMS, te va a falsear la medida. Puede incluso sincronizarse con el paso por cero y medirte 0V cuando realmente hay tensión. Móntale un condensador con el positivo a masa y el negativo al ánodo del diodo, para que filtre la pulsante y poder medir correctamente. Te vale cualquier electrolítico de baja capacidad que soporte al menos 70v, o incluso cualquiera de poliester de unos pocos nF, ya que no va a haber más carga que el polímetro.
Si mides en el ánodo del diodo levantado, estarás midiendo tensión pulsante; y si el polímetro no es True-RMS, te va a falsear la medida. Puede incluso sincronizarse con el paso por cero y medirte 0V cuando realmente hay tensión. Móntale un condensador con el positivo a masa y el negativo al ánodo del diodo, para que filtre la pulsante y poder medir correctamente. Te vale cualquier electrolítico de baja capacidad que soporte al menos 70v, o incluso cualquiera de poliester de unos pocos nF, ya que no va a haber más carga que el polímetro.

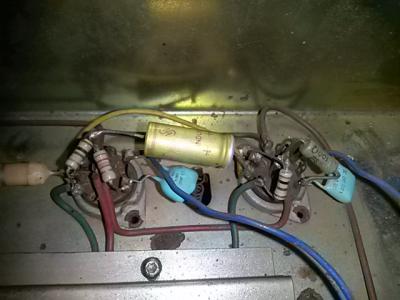

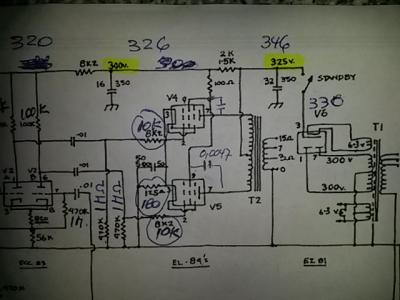

En un rato paso el circuito. Creo que alguien lo modifico y lo paso a polarizacion fija. Luego paso los datos. Hay una resistencia de 180 ohms y un capacitor de 100 micro en los catodos de las el84. Creo debe haberse abierto el secundsrio que provee la alterna de polarizacion y la pusieron fijo. Puede ser. Luego paso datos de tensiones y caida en resistencia de catodo
Eso sí tiene lógica, porque cuando haces sonar el ampli sin tensión de bias (y no se funde el fusible o algo peor), lo que consigues es mucho ruido de rizado de 100Hz y muy poco volumen (y muuuuy distorsionado) de audio... Seguramente tienes razón y lo habrán modificado con resistencias de autopolarización por cátodo, de ahí que el cable de la polarización por G1 estuviera suelto. ¿Has medido el valor de resistencia del secundario de bias?
Tensión de placa 336 y 334 volts.
Grilla 2 pata 9 324 y 323 volts.
Tensión de catodo 12,5 volts. R cátodo 180 ohms
Creo por seguridad debería estsr en 10 volts.
Por seguridas para 8,4 wstts en cada válvula:
8,4/336=0,025 amp Como la r de cátodo es comun a ambas tenemos 0,05 amperes.
180x0,05=9 volts sería lo ideal (caida en r de catodo).
En el diagrama de msrshall recomiendan r catodo 125-130 ohms en polarización fija.
Que les parece?
Como sigo?
Grilla 2 pata 9 324 y 323 volts.
Tensión de catodo 12,5 volts. R cátodo 180 ohms
Creo por seguridad debería estsr en 10 volts.
Por seguridas para 8,4 wstts en cada válvula:
8,4/336=0,025 amp Como la r de cátodo es comun a ambas tenemos 0,05 amperes.
180x0,05=9 volts sería lo ideal (caida en r de catodo).
En el diagrama de msrshall recomiendan r catodo 125-130 ohms en polarización fija.
Que les parece?
Como sigo?
