¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

Como indica,,, 0/12/6/3W en un sentido decreciente,,, me genera dudas, sí fuera así no las tendría,,, 0/3/6/12W

Las medidas que me da son,,,

0/12,,, 30 ohmios
0/6,,, 55 ohmios
0/3w,,, 93 ohmios

Entonces, haber si me podéis decir si le puedo conectar,,, lo ideal seria ponerlo a 0/6 si esos 6 son 6 watios que es lo que no tengo claro,,,

Y si no, pues le conecto a 3 watios que para casa es suficiente,,,

#96

Es que pone 100v si le meto 220 de red lo mismo me lo cargo no?

Y donde le conecto en el primario? ,,,entre 0 y 3w por ejemplo

El bobinado del primario siempre es el que más resistencia da con el tester, puede dar entre 150 ohm y 240 ohm.

Una medida de resistencia de 90 ohm es más para, métele 100v.


Tienes que averiguar la impedancia refleja, metiendo tensión.


Podrías meter 6vAC por el secundario y así medir 100v en el primario si no te atreves a meter Le 230v.

Yo en algunos jcm800 de 6w les puse trafos de línea de hilo musical que son a 100v, de momento aguantan, ahora miraré bien ese trafo a ver si podemos apañarlo.

princi escribió:

0/12,,, 30 ohmios
0/6,,, 55 ohmios
0/3w,,, 93 ohmios

Eso es el primario verdad? Pues yo usaría el de 93 ohm, aunque no se si es apropiado para esto, suelen funcionar.

Si, ese es el primario,,, lleva el bobinado con el hilo más fino,,,

Lo de conectar 6vac al secundario y medir en el primario hasta el lunes que vaya al curro no puedo probarlo ya que en casa no tengo un trafo así.

Prefiero hacer esta medición que me comentas antes de meterle los 220vac al primario,,,

Muchas gracias

Pero piensa que si metes 6v por el secundario sacaras tensiones altas en el primario.
Y elegirás como primario los pines donde obtengas mayor tensión.


Una vez sepas la relación de transformación de cada secundario con respecto a los pines de más resistencia del primario que son los q usarías, ya podemos calcular donde conectar el altavoz de 8 ohm para q tengas en el primario 6k

Ok, lo medire y vemos que opciones tengo.

Muchas gracias

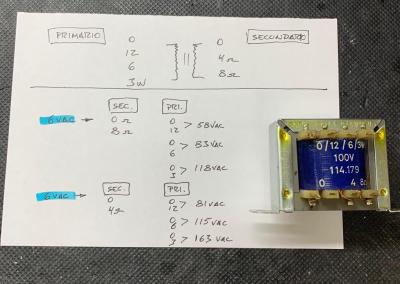

Bueno pues ya le he metido 6vac al secundario, entre los pines 0 y 8,,, y luego entre 0 y 4

Subo una foto mejor,,,

Y he calculado lo de la fórmula de la impedancia,,, aunque la tensión de entrada es en el secundario, no se si dará igual, pero bueno lo he hecho

Entonces,,,
118v / 6v = 19,66 Redondeó a 20
20 x 20 x 8 = 3k2

163v / 6v = 27,16 Redondeó a 27
27 x 27 x 4 = 2k9

Entonces creo que me quedo corto, no? Se necesita un trafo de 5k no?

Bueno pues haber que os parece este trafo para este proyecto,,, si es válido ò no, por que me pierdo con este tema.

Muchas gracias

yo también ando un poco perdido con el transformador de salida. Alguien sabe donde puedo pillar uno a buen precio??? el de 9V seria que quiero hacerlo a 8ohm

Te puede servir, pero usando ls toma del secundario de 4 ohm para un altavoz de 8 ohm y el primario de 160v, luego te lo miro bien.

Yo creo que así llegas a los 6k que necesitas.
