¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

princi
#121 por princi el 07/10/2019
Y muy contento con el resultado,,, es el primer ampli de válvulas que tengo,,, jejej

Estoy deseando meterle un trafo de salida,,, tiene que ser la caña,,, puff
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
Tonyguitar
#122 por Tonyguitar el 07/10/2019
Que tal te funciona? Cuéntame un poco, que el jcm800 de dos placas no lo he hecho todavía, lo voy a empezar mañana.

Lo del trafo de 230v 115v y 0v y secundario a 9v, ese es bueno para el push pull.

Ve probando y deja el que más te guste, calcula la formula de la relación de transformación para estar siempre por encima de los 4.5k para no joder el pentodo. Lo ideal pienso que es de 6k.

Si son 8k o 10k perderás un poco de potencia de salida.
Subir
princi
#123 por princi el 07/10/2019
Y le hice un añadido,,, como tengo un toroide a 6vac solo para la El84, pues en paralelo he rectificado esta tensión con un LM7805 y he alimentado ahi el led de encendido y otro led que le he puesto al booster,,,
Subir
Kenworht
#124 por Kenworht el 07/10/2019
Felicidades princi.!!
Haber si subes unas grabaciones.

El cap. de más gain, has puesto 820 nF?
Yo tengo de 1 uF y de 1,5.
Subir
Tonyguitar
#125 por Tonyguitar el 07/10/2019
princi escribió:
Y muy contento con el resultado,,, es el primer ampli de válvulas que tengo,,, jejej

Estoy deseando meterle un trafo de salida,,, tiene que ser la caña,,, puff



Los de aliexpres tienen buena pinta, siempre que Ean trafos de salida te sonarán bien.
Subir
Tonyguitar
#126 por Tonyguitar el 07/10/2019

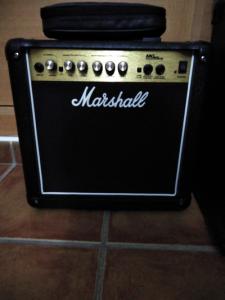

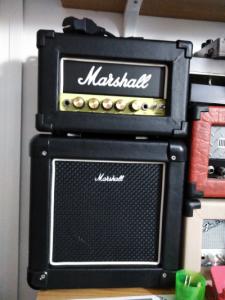

Mira ese es el mio, y el Marshall mg15 mi próximo j800.


El MG a la derecha le pondré un interruptor basculante, y los swich serán Led grandes y conmutadores de palanca.

Lo voy hacer jcm800 auténtico.
Archivos adjuntos ( para descargar)
Subir
princi
#127 por princi el 07/10/2019
Ya lo vi, es una pasada lo bien que quedo y con su altavoz mola mas todavía,,, y suena mejor aun, es lo que me animo en su momento a hacerlo.


#124 Gracias!!! En el booster el condensador que puse es de 1uf 200v no es electrolitico,,, no sabría decirte de que es, es muy raro,,,
Subir
Tonyguitar
#128 por Tonyguitar el 07/10/2019
princi escribió:
En el booster el condensador que puse es de 1uf 200v

Ese lo pongo siempre de multicapa de 50v.

Por cierto, ya lo comenté que el cable del swich ha de ser apantallado, el vivo se conecta al cátodo y el otro a masa, este cable induce ruidos al circuito.
Subir
princi
#129 por princi el 07/10/2019
Subo unas fotos del condensador que puse,,, no se ni de que placa lo saque, tengo 2 ó 3

Si TonyGT, lo comentaste y tome nota,,, gracias

Y como le he puesto un send y un return aprovechando el salto de la pcb del previo a la pcb de potencia, los dos jack los he apantallado, los he forrado por si acaso y los cables apantallados,,, claro
Archivos adjuntos ( para descargar)

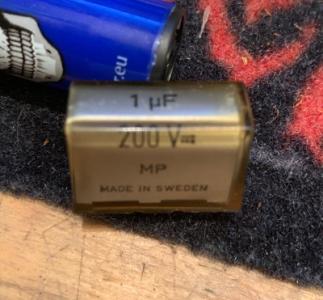

Cond. booster 1uf -1-.JPG

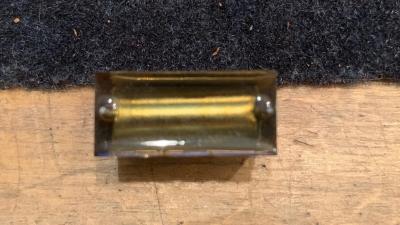

Cond. booster 1uf -2-.JPG

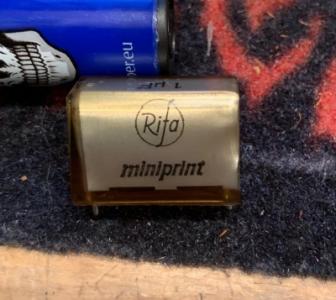

Cond. booster 1uf -3-.JPG
Subir
princi
#130 por princi el 07/10/2019
Subo unas fotos del previo y también ya con la pcb de la etapa de potencia aunque luego la tuve que quitar una resistencia que me equivoque,,,
Archivos adjuntos ( para descargar)

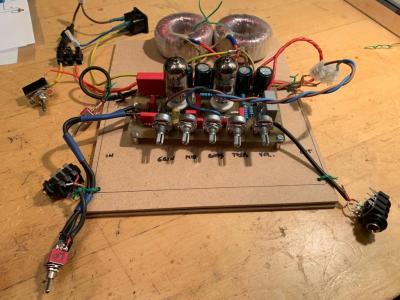

Previo JCM800 CLN6W.JPG

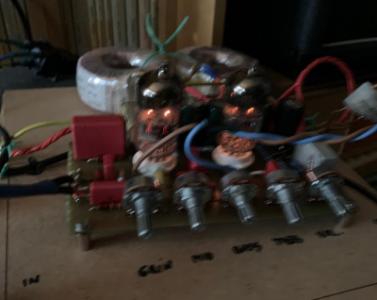

Previo JCM800 CLN6W 6n2p FULL.JPG

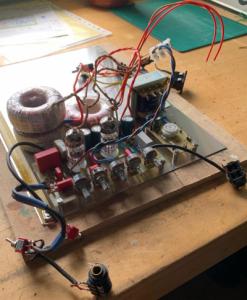

PCB Previo+Potencia JCM800 CLN6W.JPG
Subir
princi
#131 por princi el 07/10/2019
En la foto de la etapa estaba tomando medidas para el chasis,,, y me di cuenta de que podia caber en un MG10 que compre roto hace tiempo,,, así que lo he metido con calzador, va todo muy justo, pero entrar,,, entra jejej

Envio unas fotos,,,
Archivos adjuntos ( para descargar)

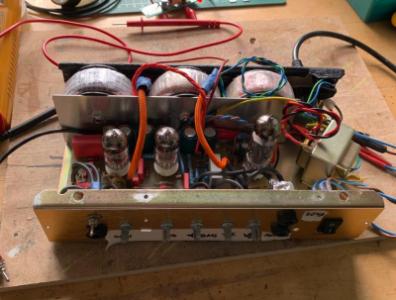

JCM800 CLN6W Trafo Red.JPG

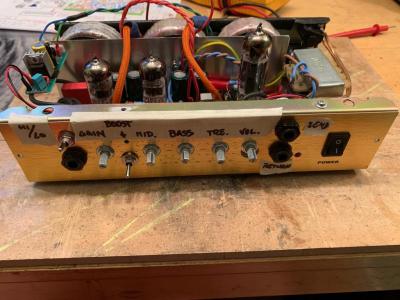

Frontal Panel JCM800 CLN6W .JPG

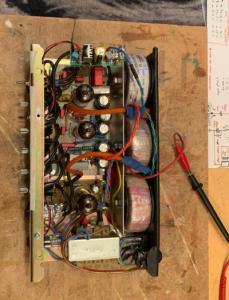

JCM800 CLN6W desde arriba.JPG
Subir
princi
#132 por princi el 07/10/2019
Y me acabo de dar cuenta de que la resistencia de 20k de la alimentación,,, yo puse dos resistencias en serie de 10k 2w y las tengo que cambiar,,, por una de 20k de 3w ó 5w ya que se estan quemando,,,
Subir
