Es que el switch que trae es muy cutrón.
En cuanto acabe de currar te cuento.
De todas maneras y en lo que acabo, en mi caso los cables que van al efecto son los rojos (los que van en los pins 1 y 7) y los que van a los jacks son los verdes (los que van a los pins 2 y 8).
De hecho, están al revés que los los pins 4 y 5 que son los cables que traía el pedal.
Ya te digo, en cuanto llegue a casa te cuento con más detalle, pero si quieres ir trasteando, engancha antes los cables al 3PDT y prueba sin soldar.
Si los empalmas antes enroscando las puntas deberías poder identificarlos también. Cuando empalmas los de las resistencias entre sí suena el efecto, si los empalmas cruzados correctamente suena la señal.

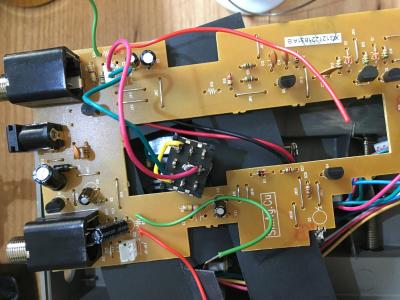

Mirando tus fotos... los has puesto como yo.
De cabeza... verde del out al pin 2, verde del in al pin 8.
Rojo del out al pin 1 rojo del in al pin 7.
Prueba antes de soldar (espero no equivocarme).
Si, los puse como tú para no liarme mucho.
Mil gracias, voy al lio y te cuento.
Modificación terminada con éxito, y no he incendiado la casa ni electrocutado a nadie.
La verdad es que mejora un montón, antes con los pepinazos que pegaba no podia usarlo.
Hola¡!
Mi primero, muchísimas gracias por este hilo. Es muy fácil de seguir. Muy bien explicado.
Aunque el hilo es un poco antiguo lo rescato porque me he animado a haber está modificación. En cada sólo puedo probar con un ampli pequeño, pero la primera impresión es que él volumen cae ligeramente al activar él pedal. ¿Le ha pasado esto a alguien más? He hecho la modificación completa: true bypass, filtro y resistencias a 470k.

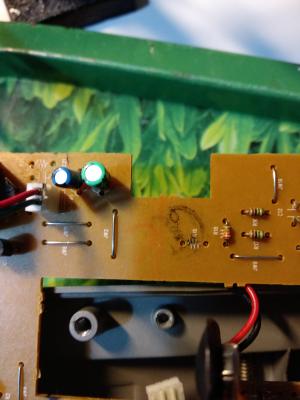

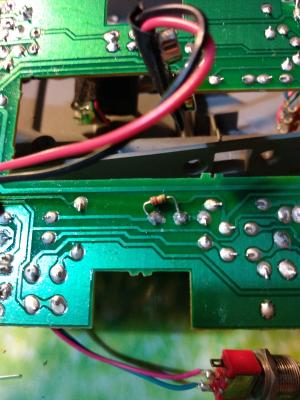

La verdad es que el acabado del pedal me sorprendió un poco. Además de los que se ha comentado del switch, voy algún otro detalle que me dejó un poco frío. Adjunto foto de una resistencia soldada en la otra cara de la placa.
Saludos
Archivos adjuntos (
loguéate para descargar)
#20 Con el boost a 0 supongo, ¿no?
Hace tiempo que no lo tengo, pero creo recordar que con el boost al mínimo no hay "unity gain", ¿puede ser?
1
Te refieres al Depth? Lo he probado más bien alto, cerca del 10
#22 Hace tiempo que no lo tengo, lo vendí, pero he estado revisando mensajes y la persona que me lo compró, me comentó lo mismo.
En su momento me extrañó, porque me han llevado múltiples mensajes (algunos por Reverb que lo tuve un tiempo ahí en venta) y nunca me habían comentado nada similar, ni me pasó a mi, pero se ve que algo hay.
En el audio que colgué en éste mismo hilo, el volumen no lo cambié y no hay bajón de volumen.
Me parece extraño y me deja extrañado, mañana echaré un ojo por ahí de nuevo (e incluso pensando, podía preguntar a gente que ha hecho la misma modificación en los últimos meses) a ver si a alguien más le ha pasado.
Estaba escuchando el segundo audio que grabé, el de SoundCloud y hay unos cuantos segundos de guitarra sin Wah y poco antes de que entre el Wah, lo pido... no noto bajada de volumen.
Aquello lo grabé con una guitarra con humbuckers, directo al pedal y el pedal directo a una interfaz de audio (de hecho creo recordar que usé un plugin).
¿Puede ser que estés usando una guitarra con singles?
Lo que sí, que el filtro es muy, muy agresivo. Los agudos con el Wah al final del recorrido ¿varían en volumen también?
. También he conectado el led y la alimentación.
