Hola !
Estoy tratando de apantallar una guitarra tipo PRS.
Es una Fernandes APG60 con Sustainer y la electrónica es un poco "especial".

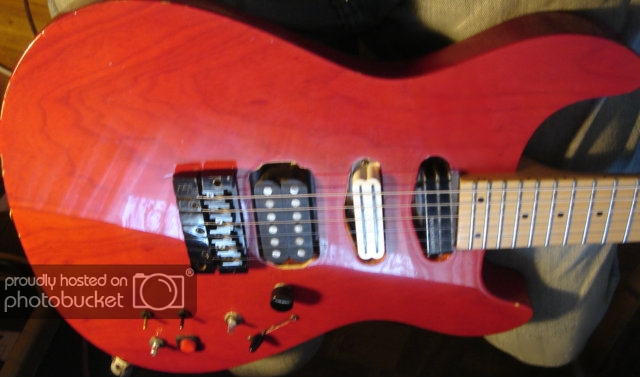

Tiene la pasti de puente de serie, en medio una Seymour Duncan SCR-1N y en mástil está la Sustainer.

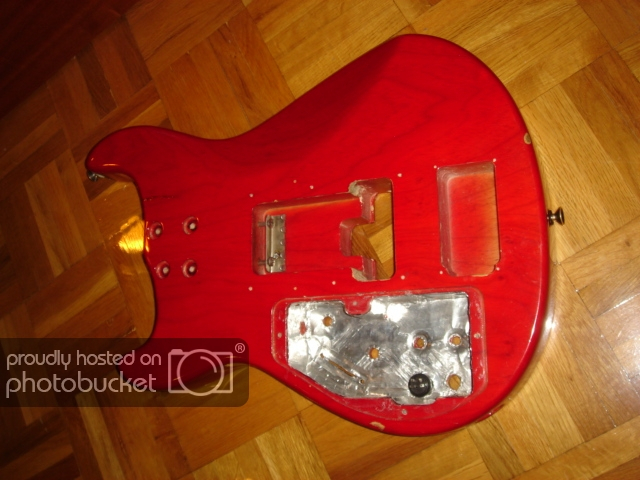

He cubierto con aluminio (de molde para hornear) el hueco de pastilla de puente, el hueco de pastilla de medios y la cavidad posterior de la electrónica.
Lo que NO he forrado de aluminio son:
El hueco de la pasti Sustainer, el hueco posterior para pila 9V, el agujero del JACK y la zona de los muelles del trémolo.
(Eso negro que hay en la cavidad de la electronica es un botón de plástico para un killswitch).
Luego he conectado un cable al aluminio del hueco de la de puente y lo he soldado a la carcasa del pote de volumen que hará de MASA GENERAL.
Lo mismo con otro cable desde el hueco de la pasti de medios al pote de vol.
La masa de la pasti de medios va al pote de volumen.
El cable del trémolo también.
Un cable de masa que sale del selector de pastilla también al pote de volumen.
Ahora vienen LAS DUDAS:

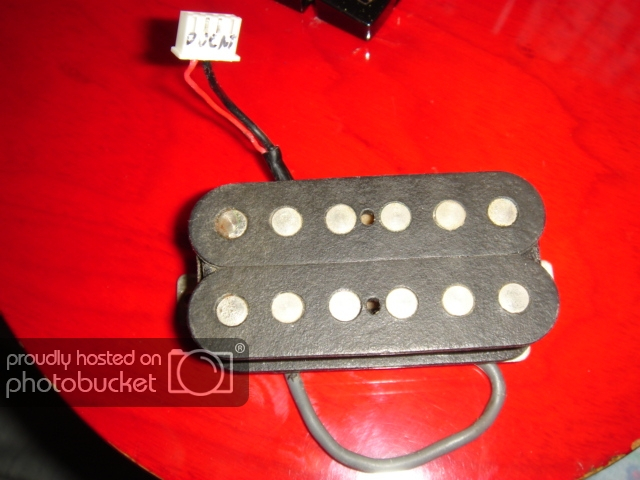

1 - En esta guitarra la pastilla de de puente va conectada mediante un zócalo a la placa Sustainer:

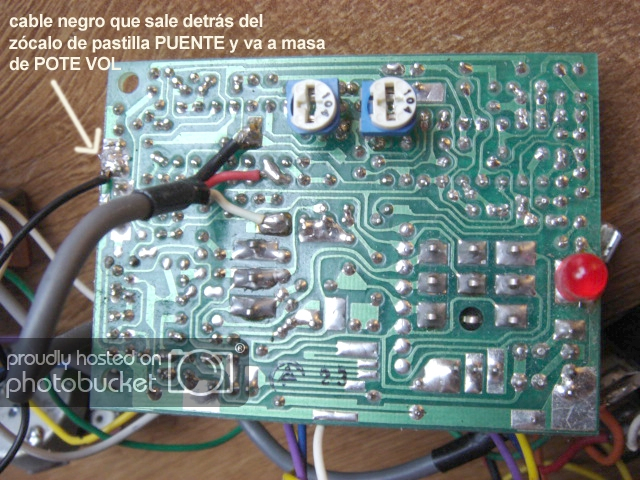

Justo por detrás de la placa, a la altura del zócalo de la pastilla de puente sale un cable negro que lo he soldado a la MASA GENERAL (carcasa pote VOL).
¿Está bien hecho asi?:

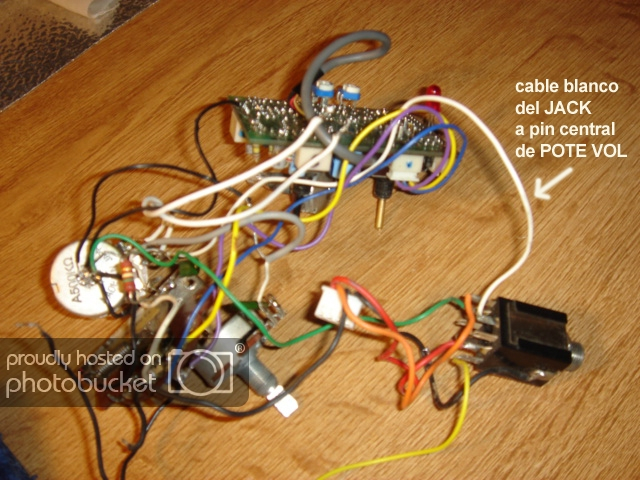

2 - El JACK es un poco especial, pues tiene 9 pines, aunque solo tiene cables en 6 de ellos.

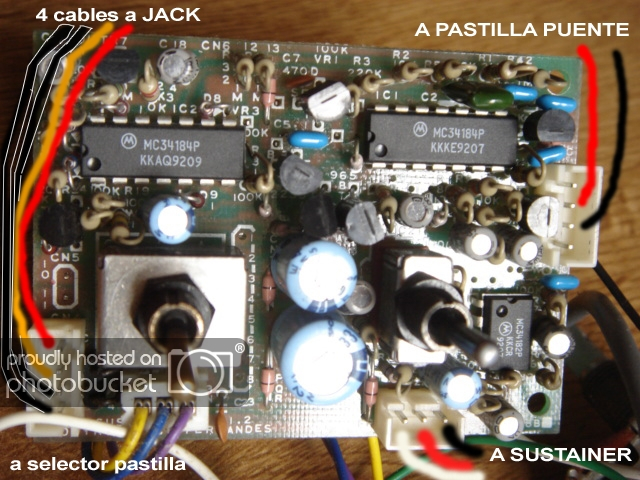

LA masa del JACK (cable negro) va a un zócalo en la placa Sustainer:
¿Debería ir esta masa del JACK a la MASA GENERAL (pote VOL)?
..................................
3 - OTRA DUDA es saber si en la cavidad de los controles, al poner los potes, estos tienen que tocar con el aluminio (por la parte del "pitorro" que sale afuera), o por el contrario NO DEBEN hacer contacto con el aluminio.
4 - Tampoco tengo seguro si los "culos" de las pastillas y sus tornillos TIENEN QUE TOCAR el apantallado de sus respectivos sitios.
5 - ¿Dónde se debe utilizar cable apantallado? ... ¿Es necesario?
6 - Otra cuestión es si hay que forrar de aluminio la cavidad del Jack o no.
7 - La tapa de la cavidad de electrónica está también forrada de aluminio y NO HACE CONTACTO con el apantallado de la cavidad mas que con un cable que va a la MASA GENERAL del pote de VOL.
¿Está bien hecho asi?
.............................................

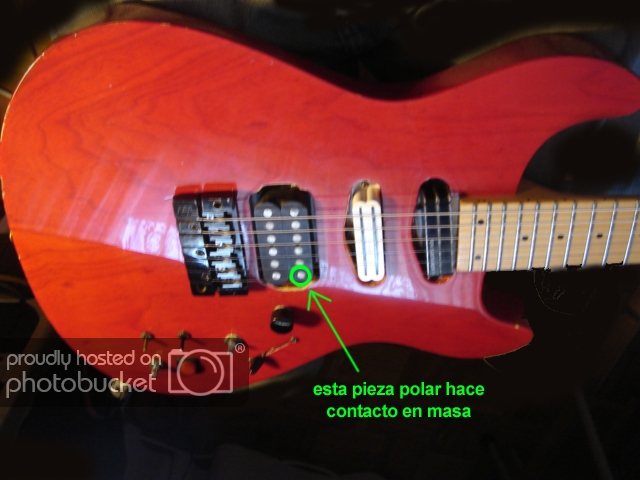

El caso es que todo esto es porque la pastilla de puente hace ruido de fondo, sobre todo si la toco con la mano en la carcasa negra o en las piezas polares.
Espero que alguien consiga entender algo de este ladrillo...
Gracias por aguantarlo !!!
Mando unas fotos
