Aprovechando un Vox AC4TV para otro circuito

AtormentadoDave
#1 por AtormentadoDave el 14/02/2018
Buenas,

Mi intención es utilizar todo lo que pueda del AC4TV para construir un Gibson Goldtone GA-5. Ambos tienen una 12ax7 en el previo y una EL84 en la potencia.
La primera duda que me asalta es si puedo usar los trafos del ac4 para el circuito del GA-5 y si con ellos podré añadir una valvula rectificadora.

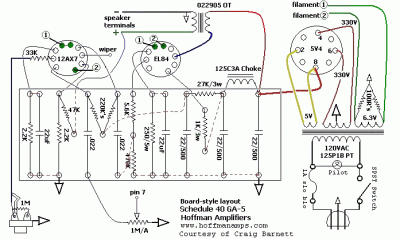

Encontré este esquema por internet, pero creo que necesito algo de ayuda para acabar de entenderlo.

Si se puede hacer y soy capaz intentaré documentarlo con fotos, para posibles interesados.

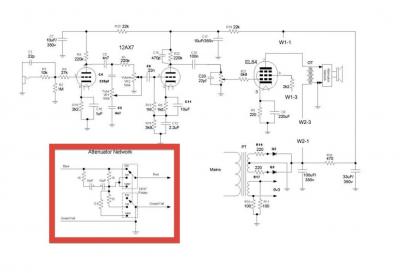

Adjunto los esquemas de ambos amplis.

Muchas gracias a todos y a ver que sale de aquí.
