Ayuda cableado custom

nillonandez
#1 por nillonandez el 09/02/2016
Hola a tod@s, acabo de terminar un pequeño monstruo que he creado a partir de una epiphone sg.

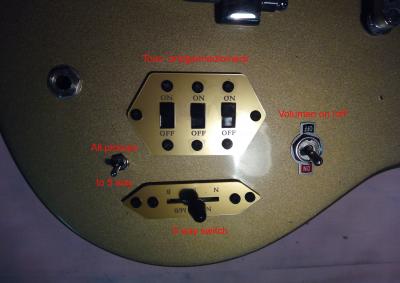

Ahora estoy bloqueado con el cableado. En teoría, como veréis en la foto, el sistema es este
-No tiene volumen, solo un switch on /off
- Un tono para cada pastilla mediante 3 switch on/off deslizantes
-Un selector de 5 posiciones
-Un mini switch de 9 pines que en una posición deja actuar al selector de 5 y en la otra envía directamente las 3 pastillas a la salida.

Si alguien quisiera asumir el reto y echarme un cable ( nunca mejor dicho) se lo agradecería eternamente.
Os dejo un plano cutre en blanco para aquel que quiera
Un millón de gracias por adelantado.
Archivos adjuntos ( para descargar)
IMG_20160121_134742 copia.jpg
Subir
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
nillonandez
#2 por nillonandez el 09/02/2016

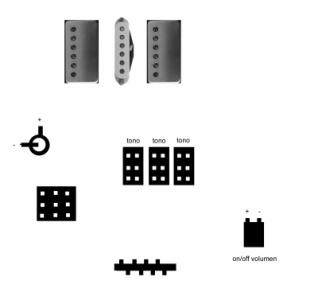

el esquema
Archivos adjuntos ( para descargar)
esquema blanco.jpg
Subir
despista2
#3 por despista2 el 10/02/2016
No lo entiendo... ¿Conmutadores de tono? ¿Tienes pensado probar ajustes fijos de tono hasta que encuentres el que te gusta para cada pastilla, y aplicarlos mediante conmutadores?
Subir
nillonandez
#4 por nillonandez el 10/02/2016
#3 hola depista2,
ya lo he solucionado, he colocado un tono para cada pastilla y funciona genial.
Subir
nillonandez
#5 por nillonandez el 10/02/2016

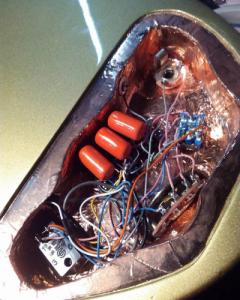

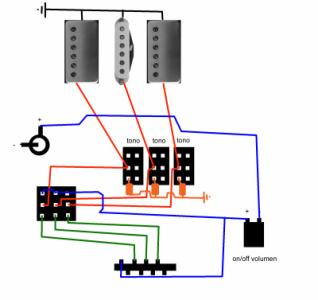

la solución
