Ayuda con pastillas telecaster

Raul3r
#1 por Raul3r el 04/07/2017
Buenas,

he comprado un KIT para mi telecaster, potes, selector 4 way, orange drop etc..

http://www.ebay.es/itm/Telecaster-4-Way-Wiring-Harness-Upgrade-for-Tele-CTS-Orange-Drop-Switchcraft/282486871976?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

El tema es que mis pastillas (la del mastil en concreto) no tiene cable amarillo. y aunque sigo el esquema de conexion no consigo que suene
Subir
OFERTASVer todas
  • -39%
    Headrush MX5
    298 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
toni diaz
#2 por toni diaz el 05/07/2017
Para la conexión del conmutador de 4 posiciones tienes que hacer un poco de trabajos manuales a la pastilla del mástil. Ese cable amarillo no lo tienes porque lo tienes que poner tu.
Me explico, hay que cortar el hilo que conecta la carcasa metálica con el cable negro y colocar un nuevo cable (el amarillo) desde esta hasta masa.
Yo directamente a mis teles se las quito asi puedo ajustarlas mas altas y ganan una barbaridad. Pruebalo
Subir
1
Raul3r
#3 por Raul3r el 05/07/2017
Muchas gracias hoy lo probare, ayer hasta la 1 de la madrugada dale que dale y no tenia manera de conectar, y ahora un ruidazo a masa... Estoy gafado con esta teleca
Subir
Raul3r
#4 por Raul3r el 05/07/2017

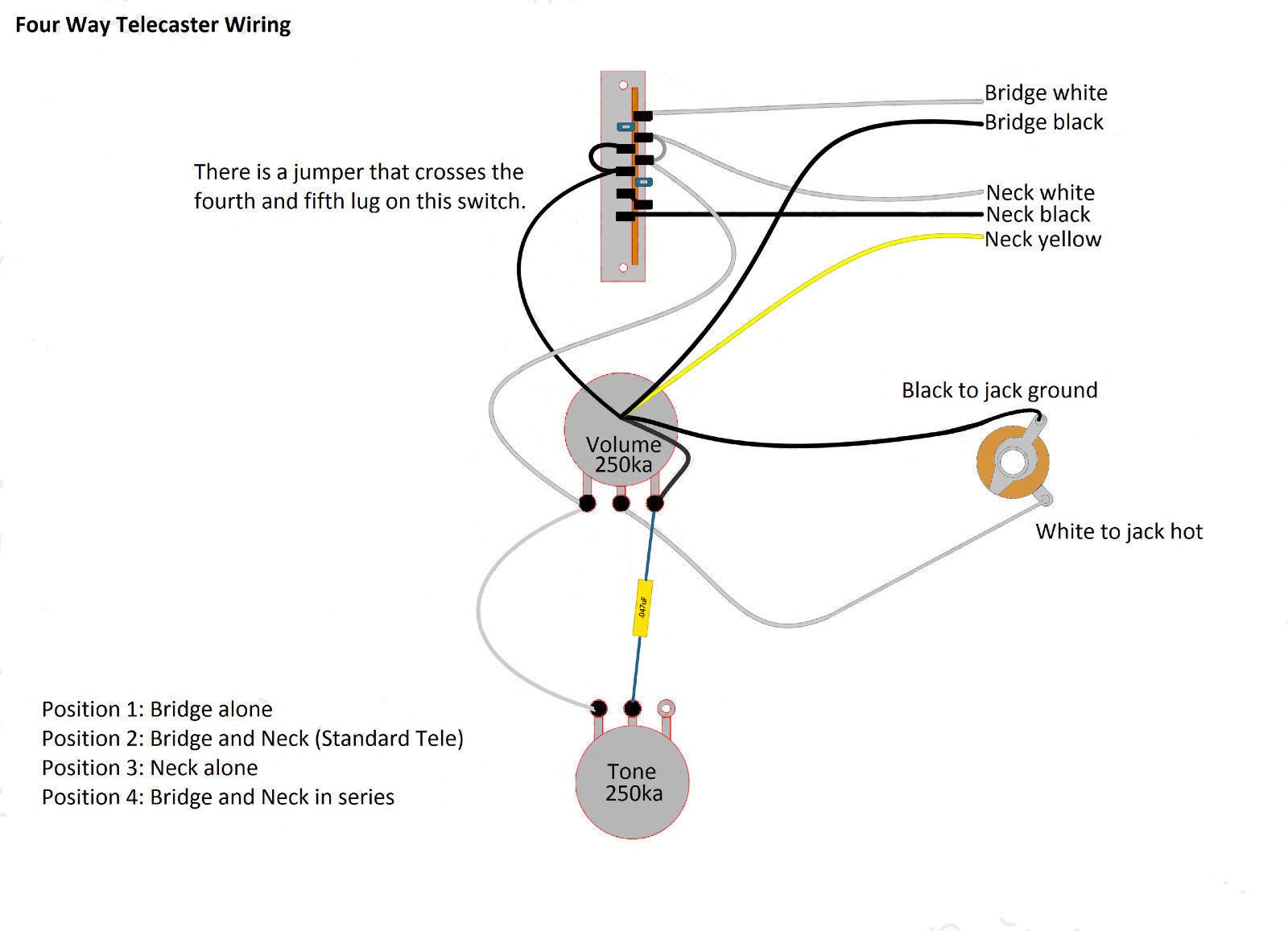

Este es el diagrama que se supone como va conectado, el problema como dije es que no tengo cable amarillo, hoy provaré lo que dice Toni, cortar la soldadura que une la carcasa de la pastilla con la masa y añadir este cable.


tra opcion seia aprovechar el selector y hacer solo 3 posiciones quedando una repetida, alguin sabria que remodelacion hacer a este plano?

Gracias
Subir
Raul3r
#5 por Raul3r el 05/07/2017

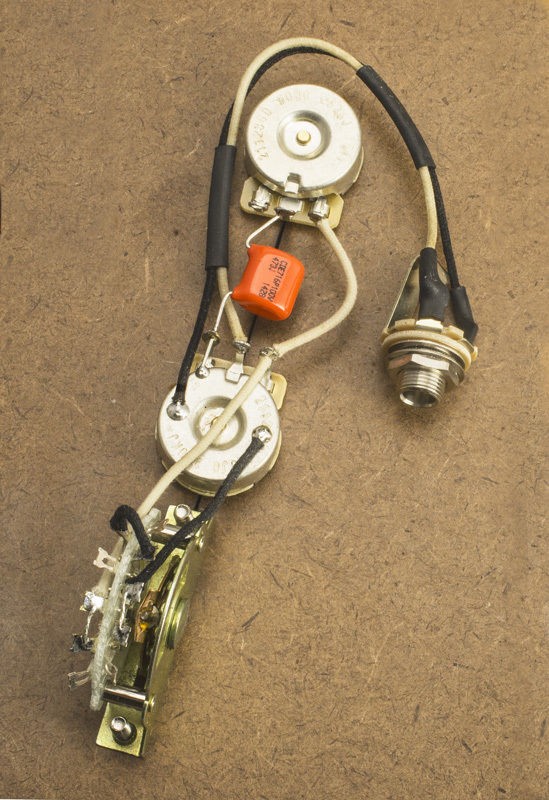

Por cierto, este es el "kit" comprado.
Subir
toni diaz
#6 por toni diaz el 05/07/2017
lo tengo en 2 teles, pero con el condensador cambiado por uno de 22 nanos. y sin carcasa metalica claro
Subir
pacoroa
#7 por pacoroa el 05/07/2017
Creo que esto te va a ayudar

http://www.pisotones.com/Articulos/4-Way_Switch/4wayswitch.htm

Es muy fácil pero tienes que cortar ( o desoldar) el cable de masa de la carcasa y soldarle un nuevo cable que es el que te falta ( el amarillo). Aquí se ven fotos de cómo hacerlo para no equivocarte. Espero que te sirva si aún no lo has conseguido. Es lo mismo que te cuenta Tony pero explicado con fotos. Saludos
Subir
Raul3r
#8 por Raul3r el 05/07/2017
Muchisimas gracias compañeros, CONSEGUIDO!!!.
ahora toca el lado B, los potes son mas grandes que los agujeros de la chapa :(, si cuando digo que estoy gafado....
Subir
Raul3r
#9 por Raul3r el 10/07/2017
Bueno, yasta en marcha la P... Telecaster, una duda, es la primera vez que pogo un Orange Drop, es normal que al poco de tocar suba solo el volumen de la guitarra?
Subir
toni diaz
#10 por toni diaz el 10/07/2017
No, los condensadores no hacen esas cosas.
Empieza por el ampli
Subir
Raul3r
#11 por Raul3r el 10/07/2017
con mis otras guitarras sin problema, el ampli va ok. revisare el pote de la guitarra... igual x alli van los tiros
Subir
toni diaz
#12 por toni diaz el 10/07/2017
Repasa también las soldaduras con estaño bueno
Subir
