BC rich mockingbird: construccion! ''lespaul92-version''

lespaul92
#1 por lespaul92 el 11/06/2010
bueno hoy comence esto y espero poder completar este proyecto!!!
a medida que vaya avenzando ire poniendo fotos del proceso!!!

aqui algunas fotos de lo que hice hasta ahora!!
le di forma al mastil y a la pala y le hice la rosca a la barilla que voy a usar de alma!!
tambien lije la tablilla de guayacan para el diapason!!! y pronto conseguire las maderas para el cuerpo en vace a las medidas del plano que me alcanzo mi buen amigo zamarripa con el cual estoy muy agradecido!!! aunque me surjen algunas dudas cada cuanto!!
cualquier cosa pregunten y espero esteen conmigo hasta el final!!!
ed1b6ddbbf4761f78a4f2dd7250e3-689780.jpeg187a0f12bd0ca5eb828e9348db84f-689780.jpeg4ed96ca297f627cb175ac005976f0-689780.jpeg2805a67919e74bb55dc51ecffdc57-689780.jpega4c168f6b796b9f474abe1cdb5617-689780.jpeg
cortando el mastil!!!
8c8934f48d809851266426590fdd0-689780.jpegb83ab9b2f1e67ef1c23fd776646ea-689780.jpeg9cce1f758f4fbd9fe0bbe30721b16-689780.jpeg5fb31ffd55ffd58304e8a312304b4-689780.jpeg96fa42de5f38810a9de10a124b771-689780.jpeg69ae7a027426895d554fa75b254ce-689780.jpeg38f685b79852c60f70c25038ff88b-689780.jpeg85106da671edb6499f65b9870cb64-689780.jpegf6f96bbe4e1e131b232f378c8b803-689780.jpeg
y aca a pedido de zamarripa como se ven los planos impresos!!!
y yo que me voy dando cuenta cada vez mas de lo chiquita que es esta guitarra!!! pero bueno esperemos salga todos bien aunque me sigue asistando la idea de que el mastil quede muy largooo!!!!!1045089e915b15ac9adb96bfe7d8f-689780.jpeg37f05b3039a9d8d75a75dcf54bbf3-689780.jpeg
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
guitarristaloco
#2 por guitarristaloco el 11/06/2010
suerte con el proyecto amigo xD
Subir
moonmark
#3 por moonmark el 11/06/2010
Me apunto :si:
Subir
Zamarripa
#4 por Zamarripa el 11/06/2010
Me apunto compadre ya respondi en el otro post donde preguntaste como hacer pa q las fotos sean grandotas...

animo q si te quedara wapa ;)
Subir
nicohurlingham
#5 por nicohurlingham el 11/06/2010
Mucha suerte con este nuevo proyecto, me apunto a seguirlo.

Saludos :brindis:
Subir
johnny b. goode
#6 por johnny b. goode el 11/06/2010
:brindis: me apunto!! suerte!
Subir
sergicanal
#7 por sergicanal el 11/06/2010
que vaya bien, me gusta mucho la mockingbird
Subir
lespaul92
#8 por lespaul92 el 12/06/2010
bueno muchas gracias a todos por sus comentarios!! y espero que quede bien jaja!!!!!!!
---------------------------------
bueno esto es lo que vengo haciendo hasta ahora!!! despues espero la semana que viene pueda avanzar ya que tengo libre todos los dias a la mañana!!! aca pongo todo devuelta para que se entienda mejor!!!

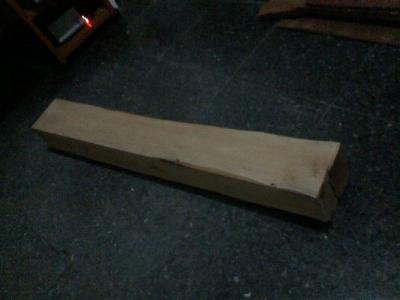

http://img263.imageshack.us/f/060910193507.jpg/
http://img14.imageshack.us/f/060910193546.jpg/
http://img267.imageshack.us/f/060910193636.jpg/
no sabia cual madera usar para el diapason!!
http://img27.imageshack.us/f/060910201009.jpg/
y al final me decidi por esta
http://img267.imageshack.us/f/060910201034.jpg/
cortando el mastil!!
http://img34.imageshack.us/f/061010094527.jpg/
http://img34.imageshack.us/f/061010094539.jpg/
asi quedo!!!
http://img267.imageshack.us/f/061010095201.jpg/
http://img24.imageshack.us/i/p6100041.jpg/
http://img14.imageshack.us/f/p6100043r.jpg/
despues le di forma!!
http://img14.imageshack.us/f/p6100043r.jpg/
http://img35.imageshack.us/f/061210134740.jpg/
a la pala tb!!!
http://img27.imageshack.us/f/061210134708.jpg/
http://img35.imageshack.us/f/061210133342.jpg/
lo que sera el alma!
http://img263.imageshack.us/f/061010103515.jpg/

Y a pedido de mi amigo zamarripa la foto de los planos impresos!!!
ahora opino que estan bien pero no puedo creer como mienten las fotos de internet!! ya que pensaba que la Mocking era bastante mas grande!!! aunque lo que ahora veo es que el mastil parece ser muy largo!! el diapason esta cortado en base a una escala de 640 y algo de mm!!! sera por eso? yo creo que no!!

http://img824.imageshack.us/f/061210134642.jpg/
http://img34.imageshack.us/f/061210133324.jpg/

bueno eso es todo lo que hice hasta ahora!!! espero conseguir pronto la madera para el cuerpo jaja!!! y espero no quede chico como pienso!!!

suerte a todos y nuevamente graciad por comentar!!!
gracias zamarripa por los planos!!!
Subir
lespaul92
#9 por lespaul92 el 13/06/2010
como elimino este mensajeeeee¿?¿?¿? lo puse para provar lo de la imagen pero no funciono!!! espero me ayuden por que no puedo poner las fotos como quiero ya me registre en imageshack pero las fotos quedan como linck igual!!! tremenda mi frustracion!!!
Archivos adjuntos ( para descargar)
Subir
kurtito
#10 por kurtito el 13/06/2010
Buenas, logueate para borrar el mensaje, yo uso photobucket para subir fotos, saludos.
Subir
Zamarripa
#11 por Zamarripa el 13/06/2010
Jajajaj compadre te paso lo mismo q ami al inicio...mira cuando escribes un mensaje hay un icono aqui arribita

una montañita en un cuadro amarillo chiquitito...ahi le picas y ahi pones los likns de las fotos para q las suba y se vean...

ahora con respecto a la pala...y al mastil q es mas largo, efectivamente ese fue una alteracion mia...porq recuerda q hay una inclinacion de 14º en la pala...y ahi cuando se inclina veras q tanto se corta...

y toma en cuenta q las mockingbirds su escala es de 625.475mm...igual y el diapason es de escala mas rgande...se lo puedes adaptar pero tienes q checar muy bien las medidas del puente...

Bueno no se si sepas como se checa la medida de la escala...

Distancia de la ceja al puente!....eso es la escala...en este caso desde la ceja hhasta el puente tiene 625.475mm de largo...y si...yo tambien pense q las mockingbird eran mas grandes jhajajaaj :risa:
---------------------------------
Por cierto...vi por ahi en las fotos q ya le estas dando la forma al mastil en la parte de atras?

Mano te sugiero q eso lo dejes a lo ultimo...

Primero cortas...ya lo dejas asi en brutillo,
Despues diapason...cortarlo y ranurarlo
despues inlays...eso si le quieres poner algo si no no
despues radio del diapason...incluyendo el pulido de tal ya sabes lija desde el g80-g1200
despues trastes...un tediosillo trabajo
despues zanja del masti...donde ira el alma (tambien note q el alma es algo gruesa, cuidado con eso porq tendras q hacerle una zanja muy profunda y quiza al darle la forma del mastil en la parte de atras rajes por completo...)


Algo asi...lo q le paso al compañero savemanga

[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]

despues encolas diapason...con mucho cuidado pa no moverlo (hay opciones de encolar diapason antes de darle el radio y trabajar ya sobre todo el mastil encolado ese metodo lo prefiero yo)

Y yaaaaaaaa despues de todo eso...ahora si darle forma a la parte de atras del mastil con escorfina lijas un bastren y muchas lijas.....
Subir
Zamarripa
#12 por Zamarripa el 13/06/2010
Por cierto...vi por ahi en las fotos q ya le estas dando la forma al diapason en la parte de atras?

Mano te sugiero q eso lo dejes a lo ultimo...

Primero cortas...ya lo dejas asi en brutillo,
Despues diapason...cortarlo y ranurarlo
despues inlays...eso si le quieres poner algo si no no
despues radio del diapason...incluyendo el pulido de tal ya sabes lija desde el g80-g1200
despues trastes...un tediosillo trabajo
despues zanja del masti...donde ira el alma (tambien note q el alma es algo gruesa, cuidado con eso porq tendras q hacerle una zanja muy profunda y quiza al darle la forma del mastil en la parte de atras rajes por completo...)


Algo asi le paso al compañero savemanga

[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]


despues encolas diapason...con mucho cuidado pa no moverlo (hay opciones de encolar diapason antes de darle el radio y trabajar ya sobre todo el mastil encolado ese metodo lo prefiero yo)

Y yaaaaaaaa despues de todo eso...ahora si darle forma a la parte de atras del mastil con escorfina lijas un bastren y muchas lijas.....
---------------------------------
aaaaaah Referente a lo del plano...de hecho hice un poco mas largo el dibujo de la ceja hasta la parte de arrba de la pala..eso porq recuerda q tiene inclinacion de 14º la pala...

y lo del diapason la escala de una mockingbird es de 625.475mm (distancia de ceja a puente) quiza tu diapason es mas largo...no te apures solo recortalo...o bien adaptale la escala pero tenien en cuenta q de la ceja al traste 12 tiene q tener la misma distancia q del traste 12 al puente;)

y si...yo tambien pense q las mockingbirds eran mas grandes jajaja :risa:
Subir
