Conexion electronica jazzmaster

nenepachuca
#1 por nenepachuca el 19/06/2023
Hola compañeros. Tengo que recablear la electronica de una J&D jazzmaster que me llegó hace unos días y que está la electrónica y las soldaduras hechas una mierda. Yo no entiendo mucho y quisiera saber si alguien podría enviarme un croquis de como cablearlo en condiciones, es decir, donde soldar los cables de las pastillas etc ...

son tres pastillas (puente, medio y mástil. y tengo 2 potes, uno de volumen y otro de tono.
Un switch tipo stratocaster para 5 posiciones y que tiene 8 pestañas para soldadura ...
Archivos adjuntos ( para descargar)

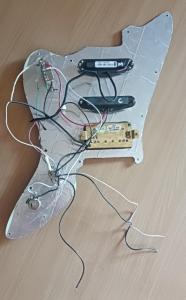

pickguard jazzmaster.jpg
Subir
OFERTAS Ver todas
  • -13%
    PRS SE Silver Sky Piano Black
    777 €
    Ver oferta
  • -13%
    Fender LTD Am Pro II Cabronita
    1.929 €
    Ver oferta
  • -19%
    Universal Audio UAFX OX Stomp Dynamic Speaker
    349 €
    Ver oferta
LuthierMAB
#2 por LuthierMAB el 30/06/2023
Hola, que tal? Te adjunto el diagrama de la electrónica para esa configuración:
2 singles, 1 humbucker, 1 tono, 1 volumen, switch de 5 posiciones.

Saludos!
Archivos adjuntos ( para descargar)
Subir
1
