Construcción de un DOD FX-86

  • 2
godsavemetal
#13 por godsavemetal el 01/02/2011
Aquí algunos mods en fotos:

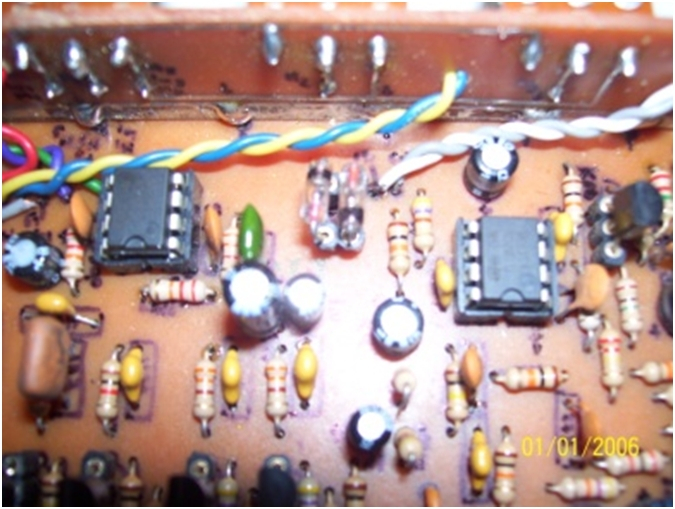

El clipping con silicios o sea con los 1N4148 de siempre

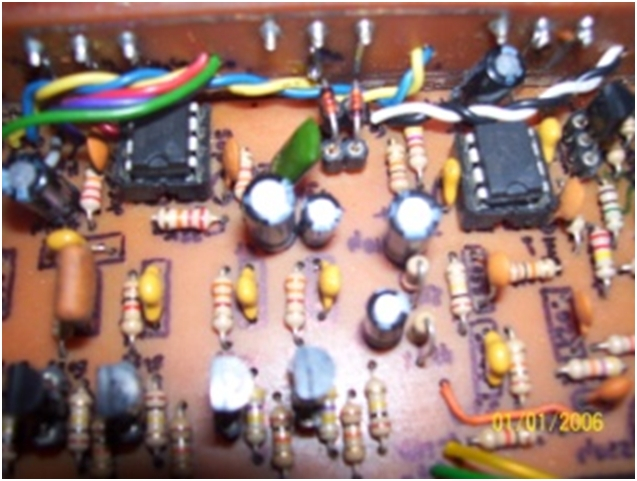

y el mod cambiando a Ge en otro circuito del mismo efecto:

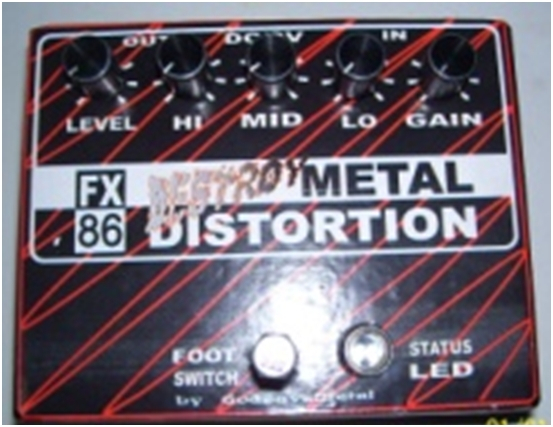

Cada uno con su caja; aquí el de SILICIO:

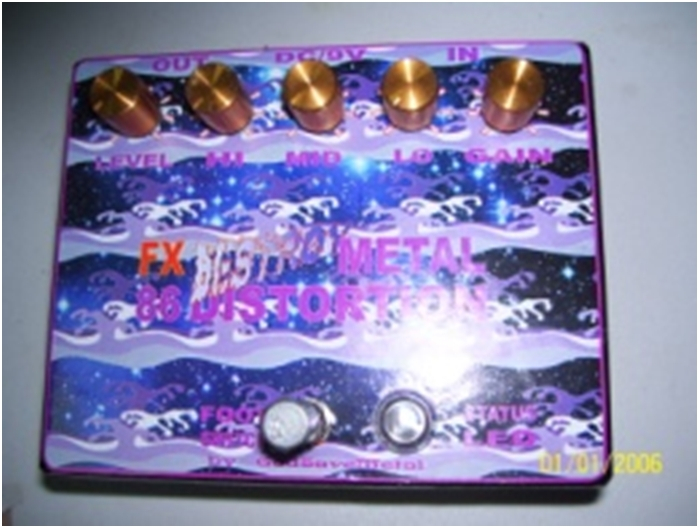

Aquí la de GERMANIO:

Son solo ideas pa sus pedalillos tremendo pedal se lo merece!!!!!!!!!!!!!!!
Subir
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
godsavemetal
#14 por godsavemetal el 14/02/2011
Aquí algunas fotos mejoraditas de ambos:
Pal clipping con SILICIO (original):

Pal clippig de Ge (modificado):
espero les guste!!!
Subir
allan_belt
#15 por allan_belt el 10/05/2011
Saludos Gente DIY ojala me puedan ayudar bueno arme el DOD fx86 pero no utilize los 2n5088 y para los integrados utilize el lf353 en el primer ic y el segundo un tl082 bueno la cosa es que funciona pero al subirle a l control pain o medios empieza una oscilacion o silbido agudo al igual que cuando subo el control scream empieza el mismo silbido..me pueden dar una manito???
alguna idea de la falla?? ya revise 50 veces el layout y esta todo bien...ahh me olvidaba hice el cableado de los potes a mano no use el pcb..Gracias de antemano..
Subir
godsavemetal
#16 por godsavemetal el 11/05/2011
allan_belt escribió:
Saludos Gente DIY ojala me puedan ayudar bueno arme el DOD fx86 pero no utilize los 2n5088 y para los integrados utilize el lf353 en el primer ic y el segundo un tl082 bueno la cosa es que funciona pero al subirle a l control pain o medios empieza una oscilacion o silbido agudo al igual que cuando subo el control scream empieza el mismo silbido..me pueden dar una manito???
alguna idea de la falla?? ya revise 50 veces el layout y esta todo bien...ahh me olvidaba hice el cableado de los potes a mano no use el pcb..Gracias de antemano..

Hey bro yo publiqué este mounstruo aquí parece de miedo pero es recontra fácil se lo he enzeñado a patas que no saben ni soldar y les ha salido en one!! al toque es a prueba de T!!!! pero si le cambias los tipos de ICs y tranies creo que la cosa no funca!!! si son otros tranies asegurate que su patillaje sea el mismo de los 2N5088!!! cuidao ahí!!! has puesto bien los IC no ser que se caliente alguno!!!!! y el tranie de la entrada es un FET!!!!!! si más no recuerdo!!! ea trata de utilizar los valores exactos si te sea posible los tranis e ICs similares ya que es un pedalote de gran ganancia parecido al METAL MUFF y algo menor del MT2!!!! pero es punche!!!! el controlo de GAIN no se siente en ampli tranies pero si es una bestia en valvulares!!! su caracter cambia!!! revisa bien el circuito y los valores algo se te debe haber pasao y el pinaje que has reemplazado también!!! sobre el condensador de 1,5uF ponle elmás cercano 2,2uF ta bien y 1uF también!!! yo le pongo dos en paralelo uno de 1uF y otro de 0,47uF polarizado casi llega al valor original!! si funca tengo dos de mi propiedad tremendos y uno más que toy porhacer con un mod pa dos distortion distintas!! dos footswitches...ea es fácil
Subir
