Construcción de guitarra - Colombia - V con floyd rose

Andrés Vargas - chempi
#73 por Andrés Vargas - chempi el 19/01/2012

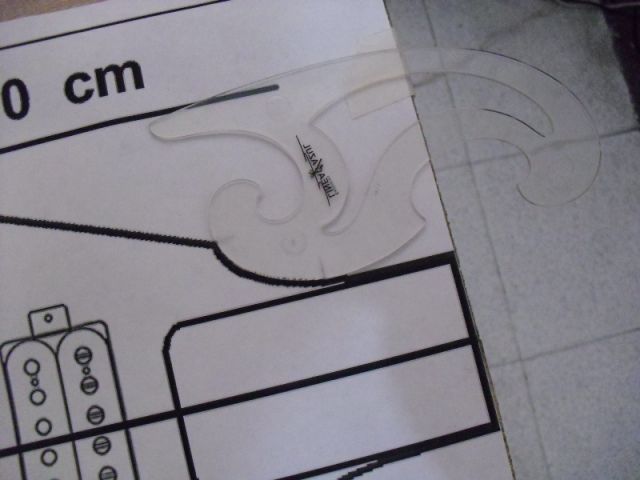

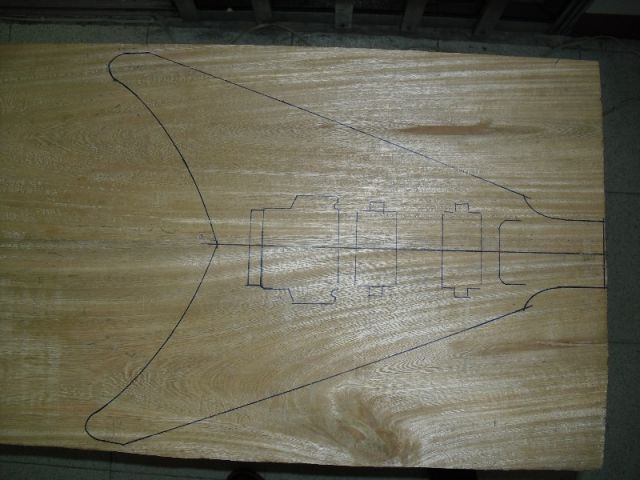

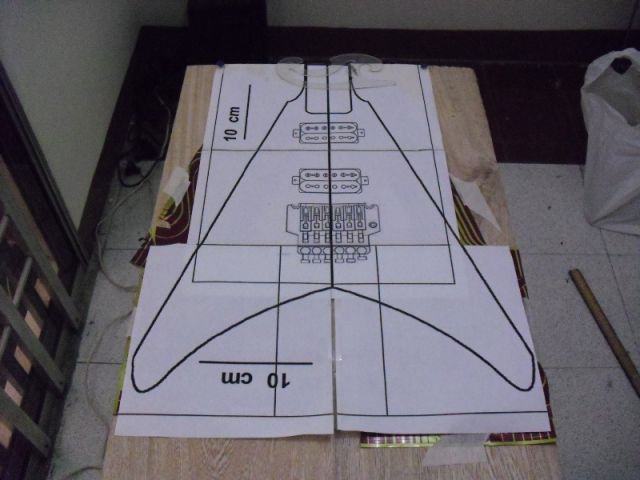

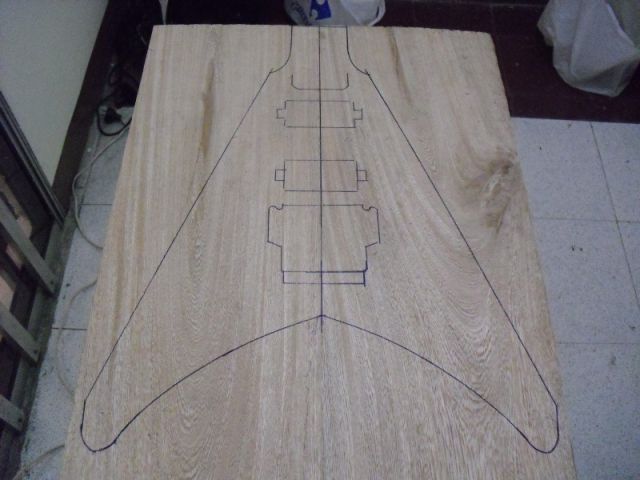

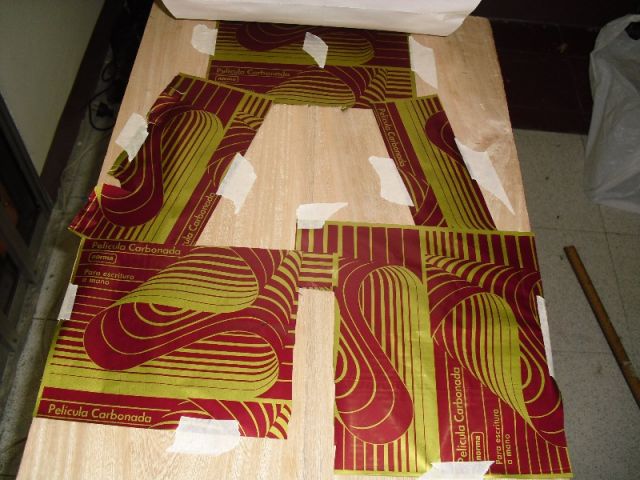

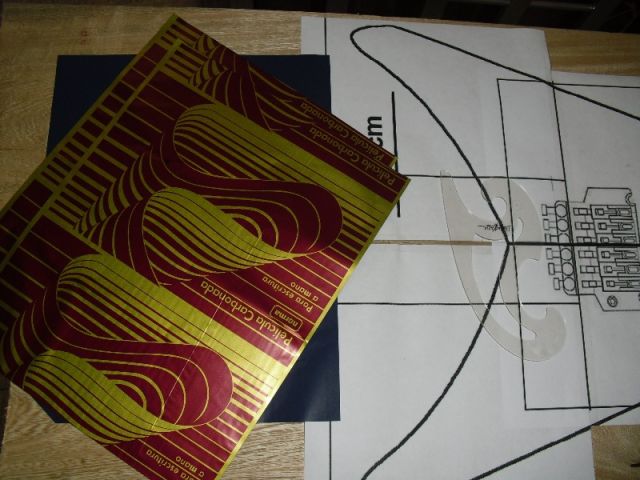

Ya tranferi el modelo a la madera, alineando el centro de la union con el centro de la guitarra, ya tengo las herramientas, solo falta cortar. Aca unas imagenenes del proceso de transferencia, emplee papel carbon, una regla, un curvigrafo y un lapiz.

Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Camagroc
#74 por Camagroc el 20/01/2012
La cosa pinta muuy bién! Venga corta ya!!
Subir
Andrés Vargas - chempi
#75 por Andrés Vargas - chempi el 20/01/2012

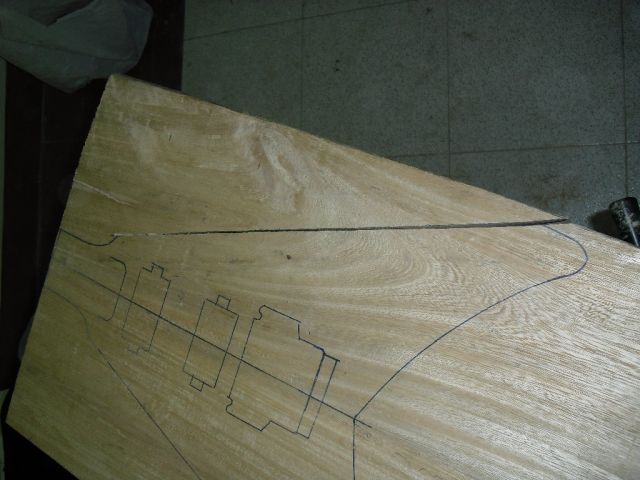

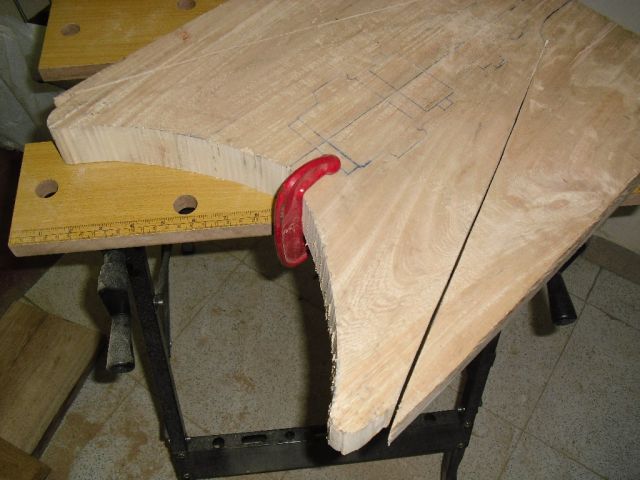

Continuo con el post, ya esta cortada la guitarra, para cortar utilice una caladora, fue un poco dificil y extenuante, pero se consiguio. Aca las fotos y la explicación del proceso.

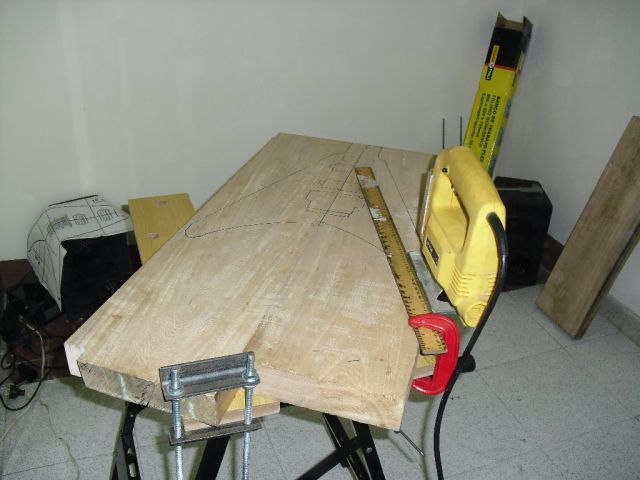

Trate de utilizar una guia (Regla) para el corte de las lineas rectas del cuerpo, pero me di cuenta que era mas dificil, asi que lo hice a pulso, eso si con una cuchilla nueva.

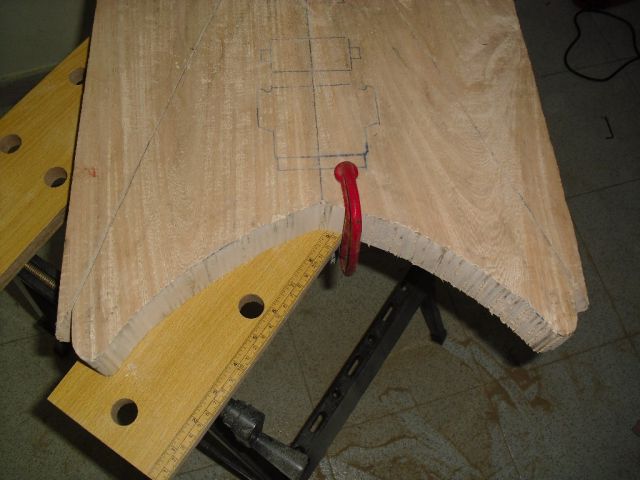

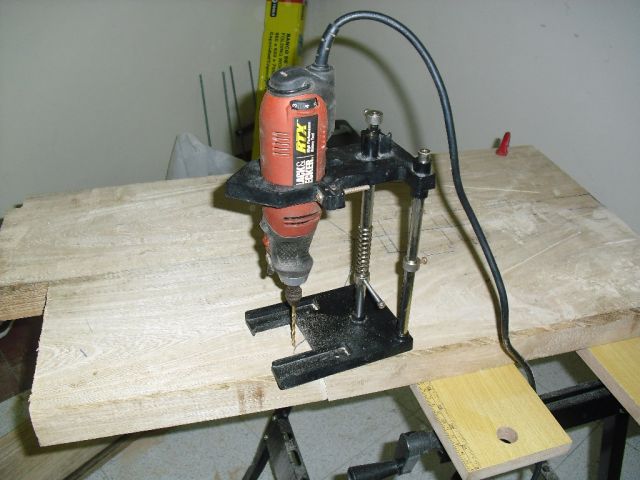

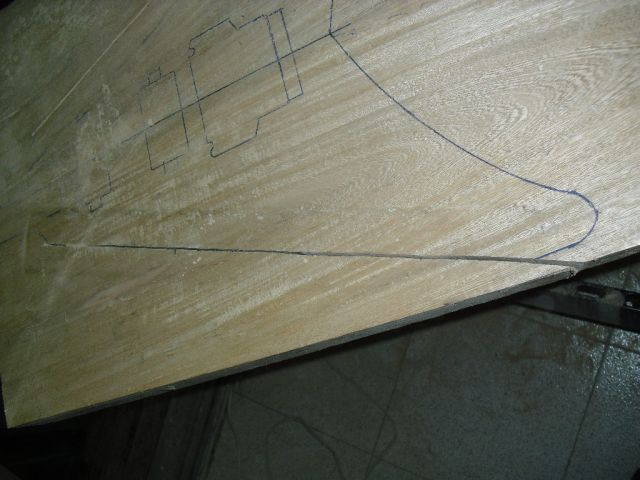

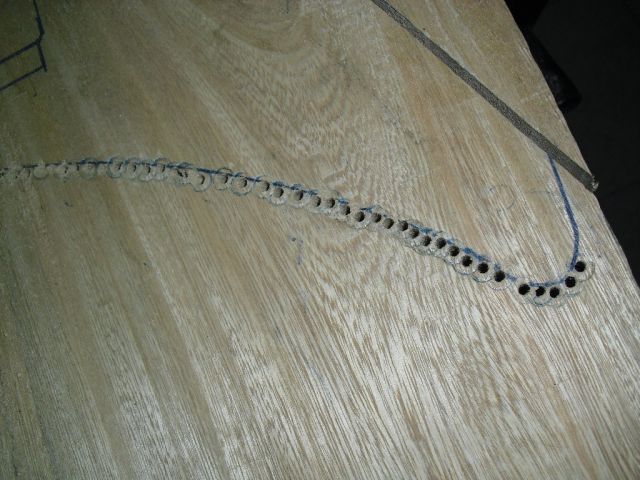

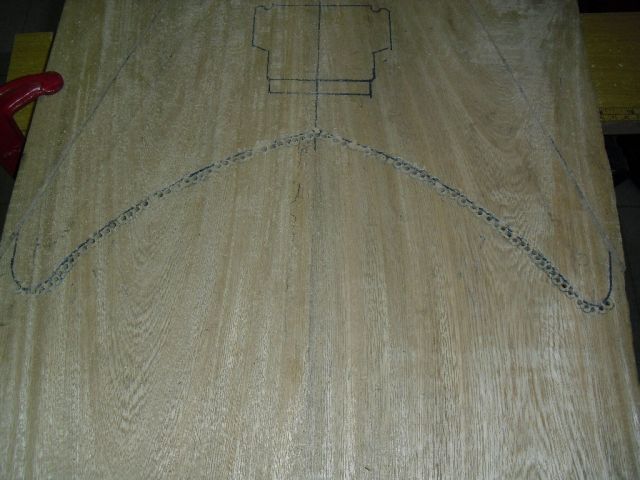

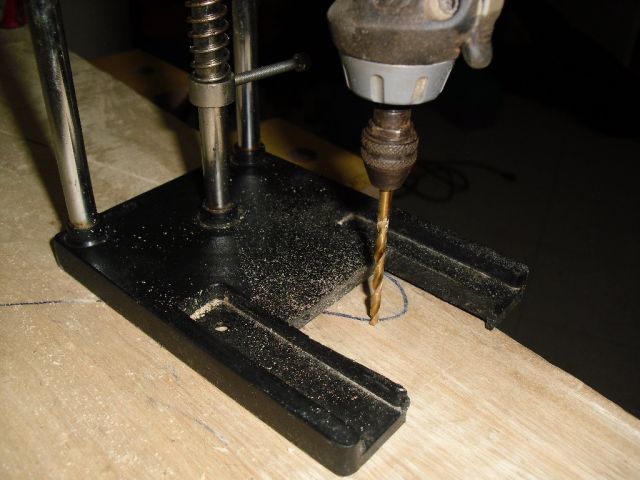

Para la curva de los cachos, debido a que era tan larga y tan pronunciada para la caladora, utilice un motortool con un broca de 1/8 para hacer unos agujeros para marcar el contorno de la curva y hacer más fácil el corte, para garantizar que los huecos quedaran perpendiculares utilice una base de perforación como se muestra en las imágenes.


Luego de tener la guía de corte perforada en la curva, con mucho cuidado y paciencia corte con la caladora, la verdad simplifica mucho el corte, ya que la madera no es tan gruesa y no se fuerza tanto la cuchilla.

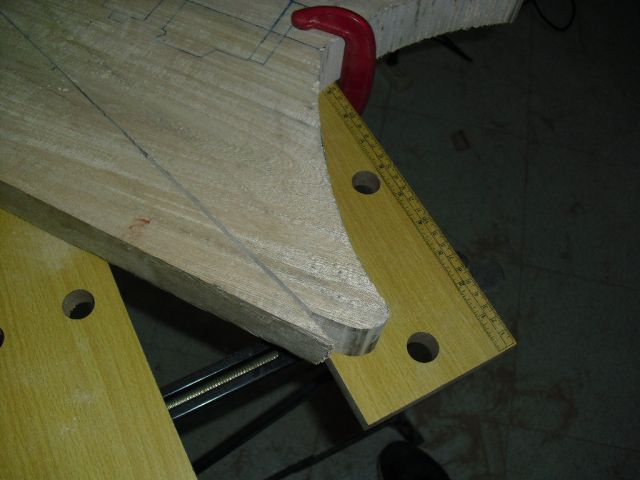

Las demás curvas como no eran tan marcadas las hice a pulso solo con la caladora


Yo orgulloso de mi trabajo, fueron 2 horas cortando! Eso si seguridad ante todo, siempre trabajando con gafas y tapabocas, además mi traje de trabajo pesado estilo cazafantasmas :super_icono:

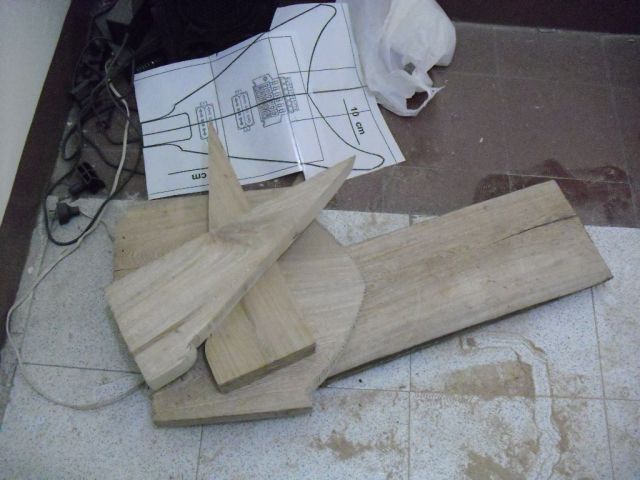

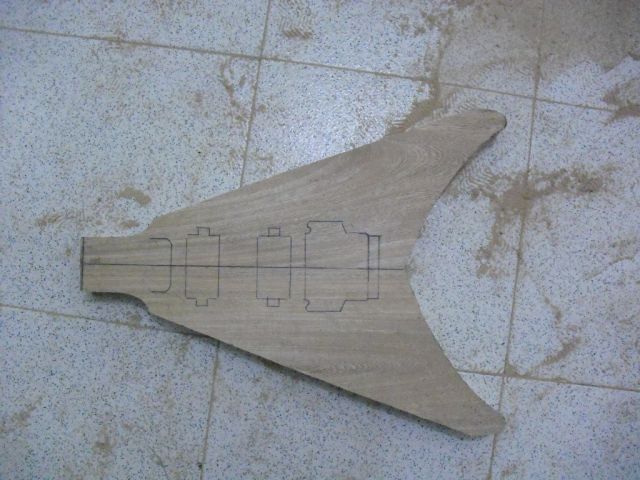

El cuerpo terminado y las sobras de madera y serrín

Le deje un poco de ventaja al cuerpo respecto al plano, lo tuve en cuenta desde el momento en que pase el plano y durante el corte, para poder lijar los bordes irregulares dejados en la madera por la caladora y llegar al plano lo más exacto posible.

Nuevamente posando feliz con mi primer cuerpo de guitarra cortado!!! :rock:

Ya sigue lijar los bordes, emparejar las curvas y pulir todo el cuerpo, y después a esperar que empiecen a llegar los componentes.

Abierto a todo tipo de consejos y sugerencias! Saludos
Subir
Andrés Vargas - chempi
#76 por Andrés Vargas - chempi el 20/01/2012
Ya pese le cuerpo de la guitarra y son 3 kg, pero se siente muy bien, de todas maneras bajara un poco con los ruteados y los contorneados.

Ya consulte, y si se consigue muy facil la laca nitro, y venden cantidades muy pequeñas, ya en anteriores ocasiones he pintado guitarras y con 1/32 de galón es suficiente, y esa cantidad me cuesta el equivalente 1,7 euros (compraria 1/32 amarillo, 1/32 negro, y 1/16 de transparente), el sellador (tapaporos) nitro no tengo que comprarlo pues un tio tiene una gran cantidad en su casa.

Espero poder lijar el cuerpo pronto, estoy pendiente de visitar un amigo carpintero para que me ayude con la lijadora de banda.
Subir
Zamarripa
#77 por Zamarripa el 20/01/2012
Vamos!! vamos :aplausos: ya la tienes

aunque sigo viendola pequeña :(
Subir
Andrés Vargas - chempi
#78 por Andrés Vargas - chempi el 20/01/2012
Hola zamarripa, mira como es mi idea de la guitarra

[ Imagen no disponible ]

Es el tamaño que quiero. Saludos
Subir
Zamarripa
#79 por Zamarripa el 21/01/2012
SI si si mano esa idea la capte desde hace mucho...y vaya que la capte porque ya conosco "guitarritas cortas"

pero a mi gusto...muy a mi gusto y porfavor ignorame en totalidad!!! no me gustan asi de chiquitas :D

vamos es una fijacion!
Subir
Andrés Vargas - chempi
#80 por Andrés Vargas - chempi el 21/01/2012
:D entre gustos no hay disgustos! :victoria:

Zamarripa un consejo, ademas de una lijadora de bobina (la cual no tengo), que otra cosa puedo utilizar para pulir el interior de los cuernos? escofina? saludos
Subir
Zamarripa
#81 por Zamarripa el 21/01/2012
Pulir? o emparejar??

La escorfina come mucho, avanzas mucho, pero aguas! y le das demas!

y despues...mano! mucha lija! a hacer brazo con las lijas! :pesas:
Subir
Andrés Vargas - chempi
#82 por Andrés Vargas - chempi el 21/01/2012
Necesito emparejar, pues es para borrar las marcas del taladro de la curva, y luego si pulir, entonces creo que con la escofina con mucho cuidado y despues lija :pesas: (ya lo he hecho para el pintado de guitarras, lijar hasta la madera, se a que te refieres) :bien:
Subir
Zamarripa
#83 por Zamarripa el 21/01/2012
Una cosa es lijar hasta la madera, y otra es lijar para quitar marcas de calado...notaras la diferencia :ok:

y mas aun que debes de dejarlo curvadito exacto....

vamos :aplausos:
Subir
cermial
#84 por cermial el 21/01/2012
Buenas, por que no te haces un rodillo con lija para el taladro, así ahorarias bastante tiempo, que todas esas marcas de taladro tiene que llevar su tiempo para quitarrlas.

Ha quedado muy bien ese cuerpo, ya va tomando forma.

Un Saludo
