Hola a todos!, bueno les muestro lo que hice hasta ahora:
Habiamos quedado en que deje prensada la varillita de wengue para tapar el alma, bueno ya la saque, y la rebajé y despues con una lijada la dejé parejita parejita . He aqui:
http://i.imgur.com/WwgtVl.jpg
http://i.imgur.com/Sode9l.jpg
http://i.imgur.com/3cHWkl.jpg
http://i.imgur.com/pyraNl.jpg
También hice los agujeros para las clavijas. Mañana las instalo bien (hago los agujeros para los pernitos que traen). Primero marque:
http://i.imgur.com/Aqs1Ol.jpg
Despues con un clavito marque cada una, depues le di con una mecha finita y asi fui aumentando (de a 1 mm mas o menos) hasta llegar a los 10mm que tienen que tener los agujeros para instalar las clavijas fender con traba:
http://i.imgur.com/NFOgGl.jpg
http://i.imgur.com/0X3Lql.jpg
http://i.imgur.com/3ZKXKl.jpg
También le di el radio al diapasón. Me puse una madera paralela a la cara de la guitarra, para hacer de guia, que el taco apoye en esa madera y se vaya guiando. Les pongo fotos para que vean mas o menos y me entiendan mejor:
Aca se puede ver la madera guia puesta al lado
http://i.imgur.com/DY83Il.jpg
el taco apoya en la guia...
http://i.imgur.com/hBRf1l.jpg
Siempre se va a mantener en el centro, asi no me voy a desviar mientras lijo
http://i.imgur.com/LC3qzl.jpg
Algo asi quedo, igual le falta lijas finas:
http://i.imgur.com/RTJIDl.jpg
Con una regla de acero de un metro (esta foto es a modo ilustrativo) fui apoyandola y fijandome que este pareja toda la superficie, es decir, no tiene que pasar luz por abajo de la regla.. si pasa luz es porque esa zona esta mas baja.. ustedes me entienden. La cosa es que esta perfecto, demasiado bien para ser algo hecho por mi jajaja
http://i.imgur.com/mnC1Pl.jpg
Despues marqué la posicion de los inlays, con un clavito les fui haciendo un agujerito a cada uno, despues pase una mecha de 1,2 mm... despues una de 3mm, despues una de 4 mm y despues la de 5,75mm, la definitiva:
http://i.imgur.com/60eQPl.jpg
http://i.imgur.com/ld6Vjl.jpg
Cianocrilato (la gotita) en cada agujero (bastante) y meto los inlays, que entran justitos justitos:
http://i.imgur.com/Xv3ATl.jpg
No me puede haber quedado tan derecho, estoy tan emocionado
http://i.imgur.com/cGR83l.jpg
Eso por hoy muchachos, mañana termino de pasarle lijas finas al diapason asi le saco todos los rayones, y voy a instalar las clavijas.. en lo que queda del finde, si me animo voy a darle la curva de atras al mastil.
Estuve leyendo que varios usan un metodo de un tal Diego Serra... Lo busque por todos lados pero no lo encontré alguien lo tiene para pasarmelo por favor?. Se los agradeceria mucho
Saludos a todos!
Habiamos quedado en que deje prensada la varillita de wengue para tapar el alma, bueno ya la saque, y la rebajé y despues con una lijada la dejé parejita parejita . He aqui:
http://i.imgur.com/WwgtVl.jpg
http://i.imgur.com/Sode9l.jpg
http://i.imgur.com/3cHWkl.jpg
http://i.imgur.com/pyraNl.jpg
También hice los agujeros para las clavijas. Mañana las instalo bien (hago los agujeros para los pernitos que traen). Primero marque:
http://i.imgur.com/Aqs1Ol.jpg
Despues con un clavito marque cada una, depues le di con una mecha finita y asi fui aumentando (de a 1 mm mas o menos) hasta llegar a los 10mm que tienen que tener los agujeros para instalar las clavijas fender con traba:
http://i.imgur.com/NFOgGl.jpg
http://i.imgur.com/0X3Lql.jpg
http://i.imgur.com/3ZKXKl.jpg
También le di el radio al diapasón. Me puse una madera paralela a la cara de la guitarra, para hacer de guia, que el taco apoye en esa madera y se vaya guiando. Les pongo fotos para que vean mas o menos y me entiendan mejor:
Aca se puede ver la madera guia puesta al lado
http://i.imgur.com/DY83Il.jpg
el taco apoya en la guia...
http://i.imgur.com/hBRf1l.jpg
Siempre se va a mantener en el centro, asi no me voy a desviar mientras lijo
http://i.imgur.com/LC3qzl.jpg
Algo asi quedo, igual le falta lijas finas:
http://i.imgur.com/RTJIDl.jpg
Con una regla de acero de un metro (esta foto es a modo ilustrativo) fui apoyandola y fijandome que este pareja toda la superficie, es decir, no tiene que pasar luz por abajo de la regla.. si pasa luz es porque esa zona esta mas baja.. ustedes me entienden. La cosa es que esta perfecto, demasiado bien para ser algo hecho por mi jajaja
http://i.imgur.com/mnC1Pl.jpg
Despues marqué la posicion de los inlays, con un clavito les fui haciendo un agujerito a cada uno, despues pase una mecha de 1,2 mm... despues una de 3mm, despues una de 4 mm y despues la de 5,75mm, la definitiva:
http://i.imgur.com/60eQPl.jpg
http://i.imgur.com/ld6Vjl.jpg
Cianocrilato (la gotita) en cada agujero (bastante) y meto los inlays, que entran justitos justitos:
http://i.imgur.com/Xv3ATl.jpg
No me puede haber quedado tan derecho, estoy tan emocionado
http://i.imgur.com/cGR83l.jpg
Eso por hoy muchachos, mañana termino de pasarle lijas finas al diapason asi le saco todos los rayones, y voy a instalar las clavijas.. en lo que queda del finde, si me animo voy a darle la curva de atras al mastil.
Estuve leyendo que varios usan un metodo de un tal Diego Serra... Lo busque por todos lados pero no lo encontré alguien lo tiene para pasarmelo por favor?. Se los agradeceria mucho
Saludos a todos!
Qué buena pinta va cogiendo el asunto tetexd! Bien bien!
En cuanto al perfil del mástil, yo creo recordar que hace tiempo leí algo en algún lugar y precisamente el otro día lo he estado recordando. Me puse a hacer un pdf explicativo del asunto, pero como no estaba bien no lo he puesto en ningún sitio...
Es este:
http://dl.dropbox.com/u/35499076/perfil%20mastil.pdf
No me hagáis mucho caso, y que cada uno vea si le es útil o no... La cuestión creo recordar estaba en ir dividiendo en mitades ambos cantos del mástil, cuantas mas divisiones pues menos trabajo con la lija... Se marca al principio (traste 1 más o menos, para tener margen al hacer la transición con la pala) y al final, y luego esas marcas se unen a lápiz a lo largo de todo el mástil. Así se puede quitar material con escofina o lima en bruto hasta las líneas, una tras otra, y después se afina bien la curvatura a lija.
Creo recordar, repito, que esto lo he leído en alguna parte... Pero bueno, espero que pueda ser útil! Eso sí, al hacer el pdf creo que me confundí, ya que conviene dejar una pequeña distancia sin curvatura donde se juntan el diapasón con la parte trasera (donde irían los marcadores pequeños). Creo que me explico...
Puse dos medidas que saqué de las especificaciones que ponen en musikraft, el fat y el med c...
A ver si sirve para algo!
En cuanto al perfil del mástil, yo creo recordar que hace tiempo leí algo en algún lugar y precisamente el otro día lo he estado recordando. Me puse a hacer un pdf explicativo del asunto, pero como no estaba bien no lo he puesto en ningún sitio...
Es este:
http://dl.dropbox.com/u/35499076/perfil%20mastil.pdf
No me hagáis mucho caso, y que cada uno vea si le es útil o no... La cuestión creo recordar estaba en ir dividiendo en mitades ambos cantos del mástil, cuantas mas divisiones pues menos trabajo con la lija... Se marca al principio (traste 1 más o menos, para tener margen al hacer la transición con la pala) y al final, y luego esas marcas se unen a lápiz a lo largo de todo el mástil. Así se puede quitar material con escofina o lima en bruto hasta las líneas, una tras otra, y después se afina bien la curvatura a lija.
Creo recordar, repito, que esto lo he leído en alguna parte... Pero bueno, espero que pueda ser útil! Eso sí, al hacer el pdf creo que me confundí, ya que conviene dejar una pequeña distancia sin curvatura donde se juntan el diapasón con la parte trasera (donde irían los marcadores pequeños). Creo que me explico...
Puse dos medidas que saqué de las especificaciones que ponen en musikraft, el fat y el med c...
A ver si sirve para algo!
Encontre el famoso metodo de Diego Serra.. Aca se los pongo:
Saludos a todos!, pronto mas avances
Alguien escribió:[ Imagen no disponible ]

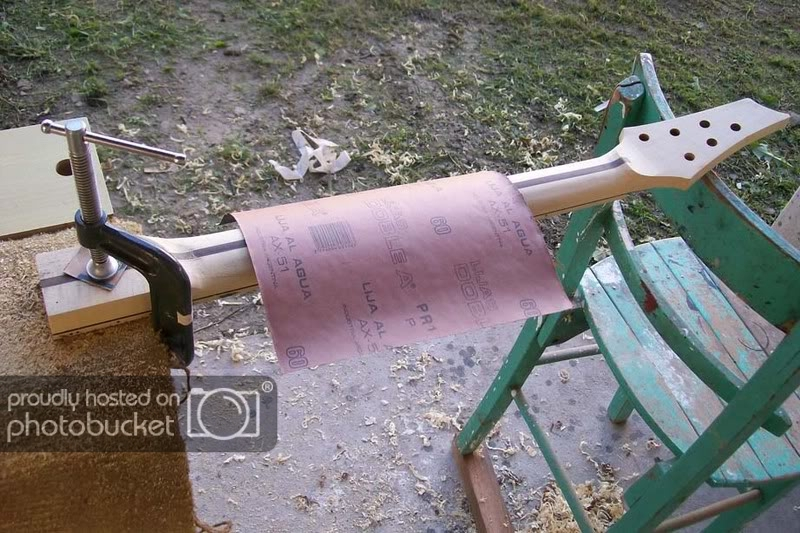

Lo primero es dejar el diapasón en la medida que querramos que nos quede, suponiendo primer traste 21mm y en el traste 12, 23mm..
[ Imagen no disponible ]
Tomamos la medidas del ancho a la altura de la cejilla (43mm en este diapasón) y la dividimos por 5 (figura B en el esquema), hacemos lo mismo en es traste 12 y tambien dividimos por 5, luego trazamos las lineas que unen estos puntos.

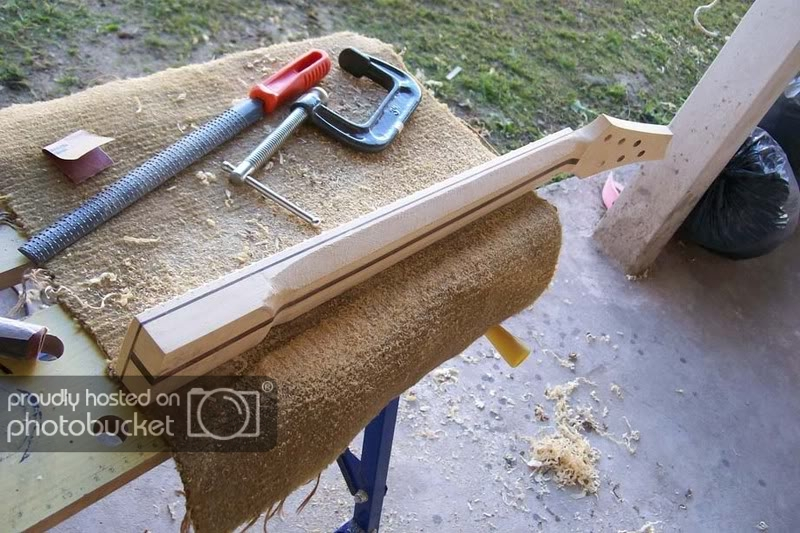

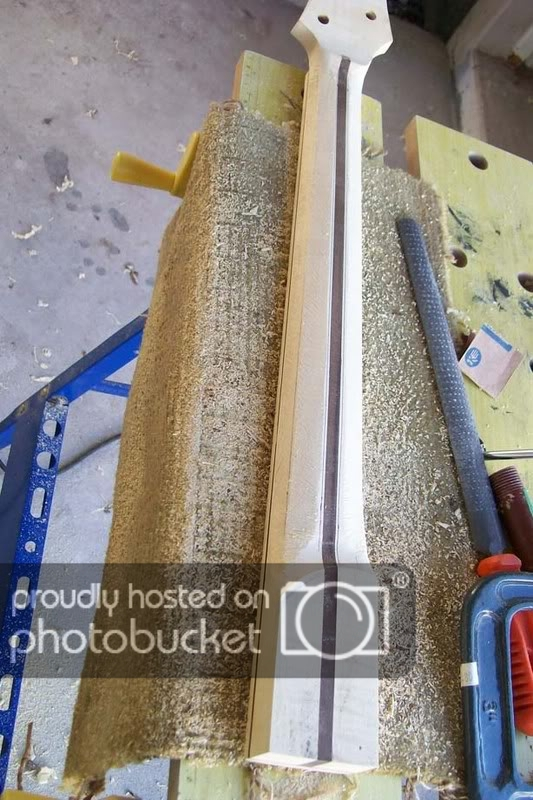

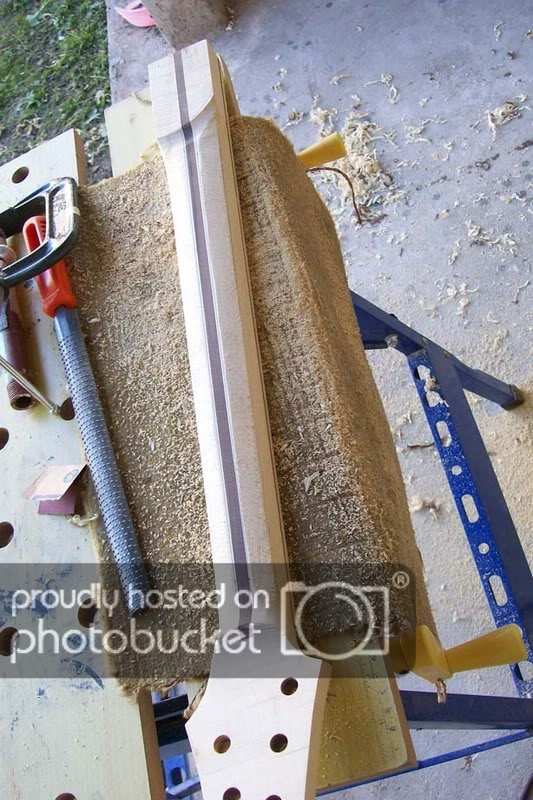

Luego con escofina quitamos la primer cara...
[ Imagen no disponible ]

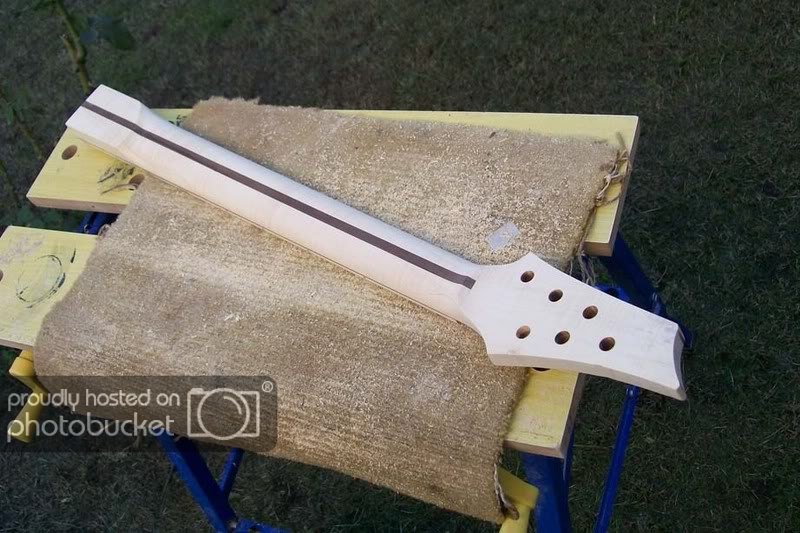

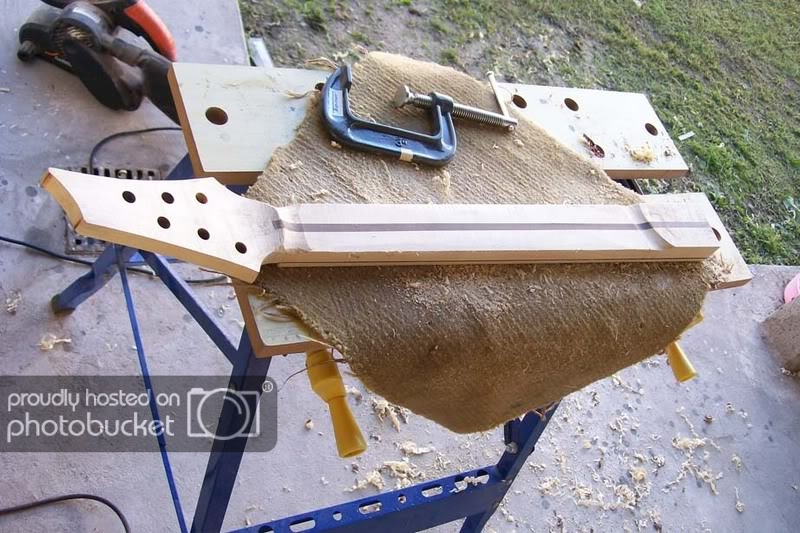

Luengo la segunda cara (figura C en el esquema)...
[ Imagen no disponible ]
[ Imagen no disponible ]
Luego dividimos las caras obtenidas al centro y trazamos las paralelas (figura D en el esquema).

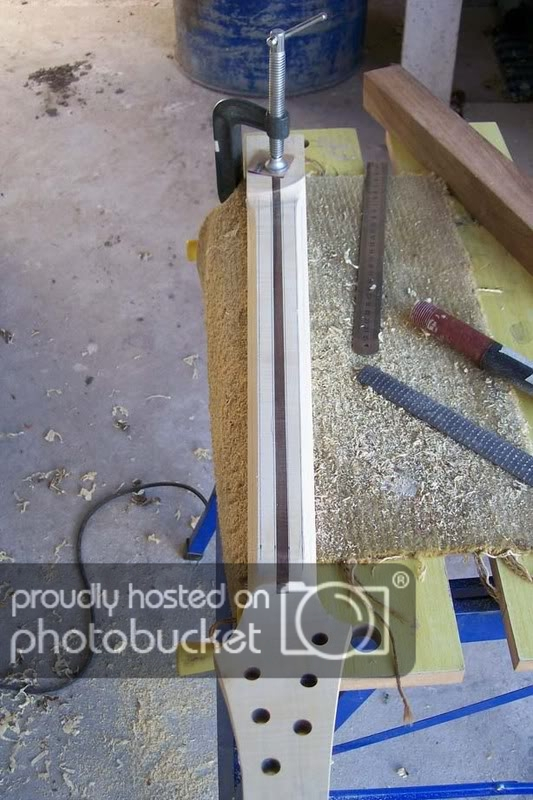

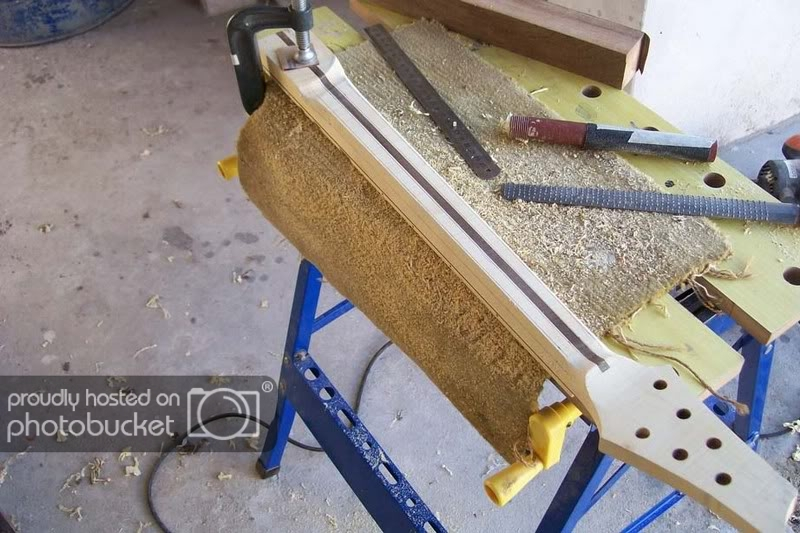

Quitamos la cara uniendo los puntos como indica la figura E en el esquema...
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
El resultado tendría que ser similar al de la figura F...

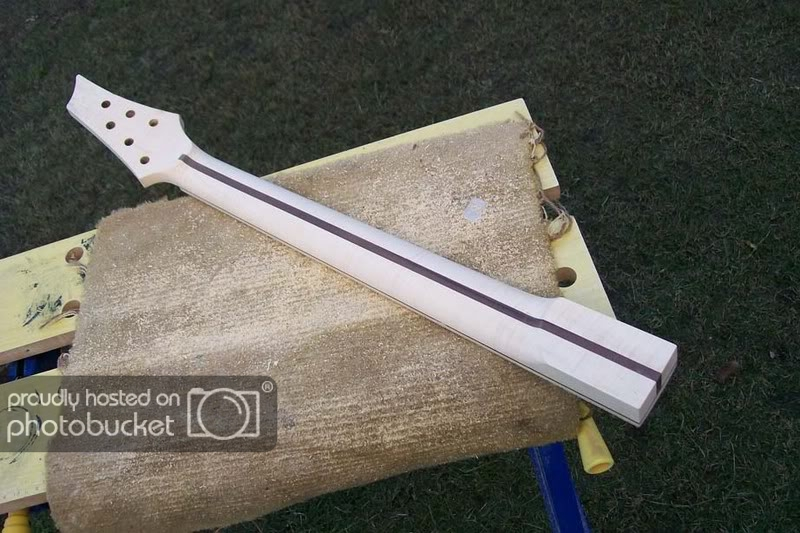

Luego solo queda quitar las aristas con un bastren y terminar de redondear con lijas...
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
Si queremos experimentar con otros tipos de curvatura solo tenemos que variar el tipo de divisiones, para una curvatura mas plana se divide por 7 en vez de 5...
Espero le sirva de guia...
Saludos
Saludos a todos!, pronto mas avances
