Delay clone mad professor

Lespaulhc
#13 por Lespaulhc el 24/06/2018
Gerber en zip por si quieren comprar las pcb
Diseñe el circuito.en easyeda jlcpcb os salen a 70 centimos 10 placas a dos caras.osea unos 7.15 euros envío inc.
Archivos adjuntos ( para descargar)
Gerber_NEW_PCBDELAY_20180618000224.zip
Subir
OFERTASVer todas
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
Lespaulhc
#14 por Lespaulhc el 24/06/2018
El que hice
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#15 por Tonyguitar el 25/06/2018
interesante, ¿este delay suena analogico verdad? todavia no he montao ningun pedal en placas de estas perforadas veroboard o como se llamen, he visto algun montaje en placas de estas y siento que se me va a dar muy mal hacerlo en estas, lo veo muy lioso.
Subir
Lespaulhc
#16 por Lespaulhc el 25/06/2018
#15 es facil de hacer tony.yo lo hgo de izq a derecha linea a linea y asi no fallas.en dos horas lo haces.pero habiendome currao las pcbs ya passo de plancha y topos
Ahora todo por easyeda.me sale mas barato y que se lancurren los asiaticos.jeje proXimo pcb el mesa y el jcm800.
Subir
Tonyguitar
#17 por Tonyguitar el 25/06/2018
Jaja, no me atrevo tio, lo veo dificil entonces es analogico el sonido de este?
Subir
Tonyguitar
#18 por Tonyguitar el 25/06/2018
Tio, nunca he hecho un pedal de efecto, esos siempre me los compro, no le veo la gracia a hacer efectos, si yo los veo todos mas o menos iguales.

El unico que hice fue el noise gate de tonepad y nunca funciono, descubri el año pasado que tenia errores.
Subir
txe
#19 por txe el 29/06/2018
#9 no es ke se mod es que creo recordar que ese chip se monta asi si la patita 3 y 4 da 0v
Subir
Lespaulhc
#20 por Lespaulhc el 29/06/2018
Yo cuando monte el primer deep blue a topos pcb
El jack 9v tenia que hacerle push pull osea quitar y poner varias veces para que el efecto delay funciona ra
Al puentear pin 3 y 4 se soluciona.la pcb la hice sin puente la del easyeda pues al igual no pasa y si pasa pues se puentea.
Subir
txe
#21 por txe el 29/06/2018
no obstante voy a probar
Archivos adjuntos ( para descargar)
Sin título.bmp
Subir
txe
#22 por txe el 04/07/2018

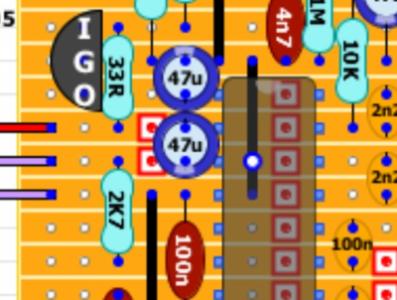

bueno he mirado y el layout que segi ya tenia hecha la modicacion con la linea negra uniendo pin 3 y 4, pero volviendo a mirar leñe! me falta un potenciometro ponerle a tierra

:D ya suena sin ruido
y mirandole sigue habiendo errores:
delay: ruido feo al maximo que puede ser noramal pero es feo
volumen mayor volumen a la mitad de la perilla
Mix :solo aprecio cuando esta al minimo sino sonido natural sin demoras
repeat: es su estado maximo viene un acople como un tsunami
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#23 por Lespaulhc el 04/07/2018

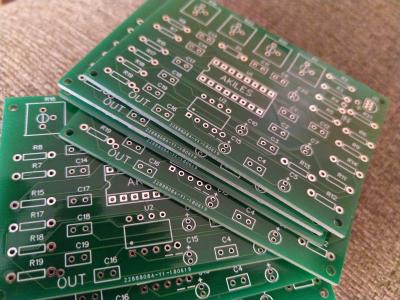

Ya me llegaron las pcb que pedi 10 de easyeda pero asi por encima algo no me cuadra y el transistor a 5 v la pin salida no esta unido con pin 1 del ic...tengo ke revisarlo asi que de momento no compreis pcbs del delay y los que compraste is esperar a montarlo.Haber si hay mas fallos
Y perdonar.en cuanto lo solucione os explico todo.
Subir
Lespaulhc
#24 por Lespaulhc el 04/07/2018
Pcb delay
Archivos adjuntos ( para descargar)
Subir
