Los del foro nos vamos a currar un clon del jcm800 a 18w

Ya funciona me faltaba eso .voy a probar mas cosas y cuando este todo bien os lo pongo detallado.

https://youtu.be/ehuVq4Jd3yc

Ahora esta semana probare en vez de alogenos ...toroides de 12v y 220v
Y hare mil pruebas mas si noto alguna mejora os la comunico.Y prometo diseñar la pcb sin errores por si alguien le interesan pero eso tardare un tiempo ya que no quiero cagarla mas.Pido disculpas a los foreros que me pedisteis pcb y os toca cortar pistas...
Pero esto del diy no es nada facil y al trabajar con 2 esquemas te haces lios.
Un abrazo a todos.

Mod de la pcb para que funcione!!!!!

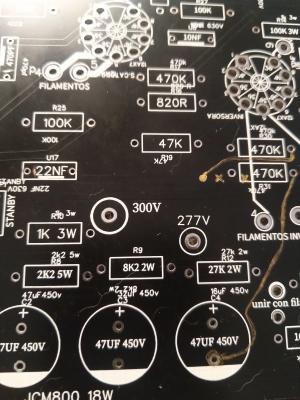

Primer corte... pista
Pot 1mega vol (pin 2)(medio)y 22nf
Se hace un corte y el pot va al medio del master con 1 puente.
El 22nf va al pin 1 del treble.
Foto.
Pots pin 1.2.3 vista desde arriba.y los pots el giro a frente nuestro.

Seguimos...

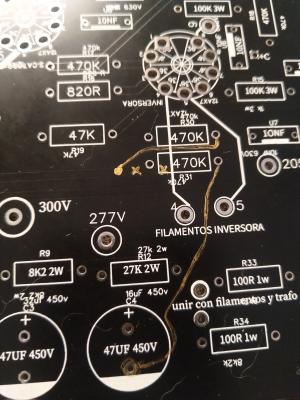

Se corta la pista del u17(22nf) y r30 470k.y se puentea u17 y r30 sin que toque r31.Luego r31 a masa se puentea.podeis puentear por atras

Y por ultimo se invierten los pin 1 y 3 en los potenciometros de vol 1m...mid 25k...master500k...para que subir el volumen sea a la derecha .etc.en vez de soldar directo a la pcb le poneis un cable.

Con esas mod ya esta ya funciona.

Bravo, Lespaul. Suena genial.
El pad de R31 parece que se ve a simple vista que no va al plano de masa. Es un fallo del fabricante de la placa? O no lo tienes conectado en el esquema? Porque si es fallo del fabricante yo quiero saber quienes son para no pedir nada ahí, jejejeje

Hola dazz en el esquema lo puse a gnd supongo que fallo de ellos se puede rascar la pcb un poco que toda es masa
Justo cerca del pad y poner estaño en vez de puentear.

Lo revisare en la easyeda y ya te dire.

#406 Yo ahora me estoy pasando a Kicad. Está genial, puedo hacer todo lo que hacía en Eagle y más (al menos no he visto nada que eche en falta por ahora)
Con los chequeos de reglas eléctricas en el esquema y de diseño en la pcb, es complicado que hayan errores en el resultado final.

EasyEDA tiene también reglas de esas? Porque si no las tiene, no lo tocaría ni con un palo y me plantearía seriamente cambiarme de plataforma si fuera tú. Solo una idea

No se decirte como era la primera pcb que diseño automatica generando pcb
Las otras las diseñe sin esquema ...
Y claro de ahí los fallos de los pots invertidos.
