Los del foro nos vamos a currar un clon del jcm800 a 18w

Si mañana no trabajo empaqueto y empiezo a enviar que dicen que hay lluvia 2 dias.

Que guay tío, ya tenemos trabajo jeje

Que lindas pcb, deben quedar perfectas hechas a maquina..a mi la del jcm800 me habia quedado toda carcomida, gasté como 200 gramos de estaño para poder cubrirla jaja. Ahora estoy cerca de empezar con el mesa, espero que esa me salga bien....

Han quedado muy chulas,,, ver así las pcbs es una tentación,,, jejej

Ya la tengo casi montada.mañana os la enseño bien.

Joe que rápido!!! Genial!!! ,,,nos vas poner los dientes largos jejej

Placas enviadas.

Estar atentos en el hilo que explicare cosas de la pcb.18w.

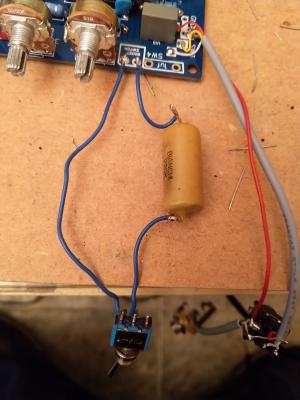

Primera. COsa a explicar en 1uf del switch del modo engel o boster o como querais llamarlo del jcm800 lo teneis que colocar asi en vez de la pcb.
Yo no puse 1uf puse 220nf a 400v
Podeis probar de 220nf a 1uf el valor que querais.esto que hablo es la nueva pcb azul que estoy montandolo ahora.

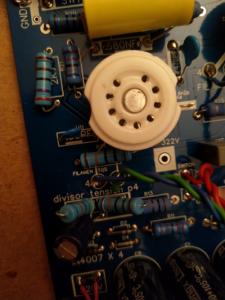

Luego 2°cosa si usais 12ax7 o ecc83 nada...pero si usais 6n2p rusas (triodos) pues poneis los componentes del divisor de tension (arriba de los 1n4007 diodos estan)ya vereis son 3 componentes en un rectángulo blanco.

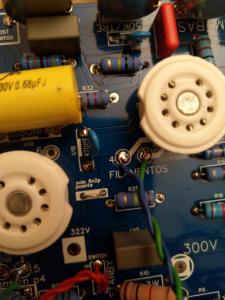

Y también hacer un puente donde pone
Solo 6n2p puente.Al lado de la primera valvula de la izquierda.

Ok, un cable entonces sin apantallar y el condensador al aire y en serie al pin central,,,

Pero por curiosidad,,, si lo hacemos d otra manera genera ruidos?

Gracias

Si genera riidos pues haces lo que yo...lo eliminas y que le den..ami no es que me haya hecho ruidos..esque paso de ponerlo.
