Los del foro nos vamos a currar un clon del jcm800 a 18w

De momento he probado quitar 100k y poner 20k y 40k y nada.

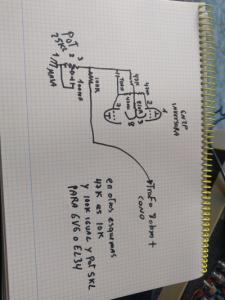

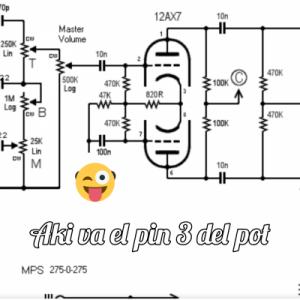

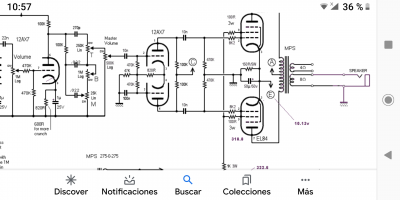

Donde el icono va el pin 3 del pot 25kl del presence y la 100k que va luego a los 8 ohms el 104 va de pin 2 a masa y pin 1 del pot a masa.

Donde el icono va el pin 3 del pot 25kl del presence y la 100k que va luego a los 8 ohms el 104 va de pin 2 a masa y pin 1 del pot a masa.
Esta última foto es nuestra pcb negra y azul.

Bueno quite 100k puse 20k y quite gnd del cono y hace algo el presence pero al arrancar hace un chiflido que luego se va..y al tocar y girar el pot hace algo pero distorsion fea ruidosa asi que no se...de momento ...

Ok, lo vamos viendo,,,

Princi, I. Filtro de red para filtrar ruidos de la tensión de la Red de 230vAC?


No pongas eso, el mejor filtro de red es un transformador, cuando tu pasas de 230v de la red a los trafos enfrentados, vuelves a tener 230v limpios que se usan para alimentar el ampli.
Por eso no se cogen los 230v directamente de la red y se tienen que usar transformadores.



Lespaulhc, a, mi me gusta hacer el presence como en el Dr boogie, con el pote de 5k entre el tonestack y el máster y el cap de 30nf a, masa, lo he probado en varios montajes y recorta los agudos que es una pasada.

He probado el presence (pcb negra)
Azul es lo mismo.
Y le puse un 393(50v)
Envie a masa el 47k de el pin 3 y 8 de la inversora...(utilice la misma pista de 100k del presence y gnd que pongo en el cono.luego uni el pin 2 y 3 y puse el 393k(39nf) en donde el 100nf(solo un lado)el otro lado lo solde al vol y treble en el treble pin 1.y en modo hi con el presence a 0 cero ruidos.
Asi que perfecto y no se come todo el tone.
Modo low bien también..
Asi que solo me queda el bosster que hace un chirrido pero dice tonygt que si lo apantallas va bien .

#726 Ok, se lo del aislamiento que se obtiene al enfrentar los trafos,,, pero pensaba que este filtro sumaba al llegarle al primer trafo una señal mas "limpia", pero si no es necesario pues nada, no lo pongo,,, muchas gracias

Tio no te montes un ampli a 220v de la red que moriras pon 2 trafos en serie.

Hola, con el tema ruidos, yo lo que hice fue sacar la parte de la fuente de la placa, ya llego a la placa con DC. Por otra parte, ojo con el control de LEAD del pre, el capacitor tiene que estar en la placa, yo había puesto la llave con el capacitor y silbaba a lo loco, pase el cap a placa y llegue a el con cable mallado y listo. Otra cosa, cuando hagan las pruebas traten de no tener cerca un PC. Las fuentes de esta meten ruido. En una ocasión, con el ampli terminado, lo enciendo y empezó a meter unos ruidos que nunca los había echo, me empece a volver loco y de repente los ruidos se fueron. Unos días después lo mismo, y ahí me doy cuenta que justo pasaba cuando la PC se estaba iniciando, cuando terminaba de iniciarse el ruido se iba.
Saludos!

No yo el problema es que donde monto los amplis no tengo toma tierra pero acabo de averiguar un enchufe que esta bien y voy ahora mismo a probar el amp 18w haber que pasa...eso si con un alargo con toma tierra ya os dire.

#730 los motores de las heladeras tambien cuando arrancan contaminan la corriente
