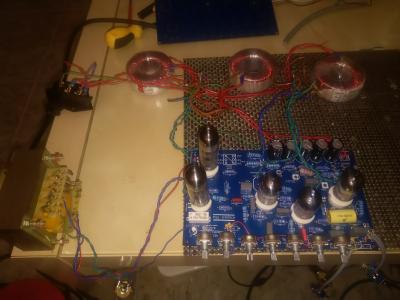

Hola de nuevo hoy ya acabe la pcb azul
En esta lo que hice de mods fue apantallar el pin 7 hasta 1nf haciendo solo un corte en el pin 7 y se van los ruidos ...luego el ruido de frecuencia alta lo elimino con el presence 25k y 30nf que se suelda al treble.Con eso ya queda funcional y no molesta para tocar...
Archivos adjuntos (
loguéate para descargar)

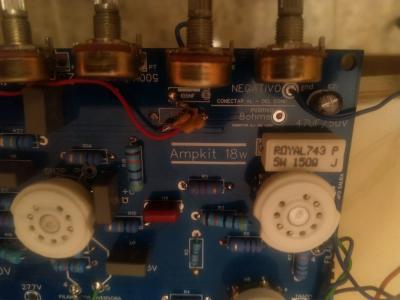

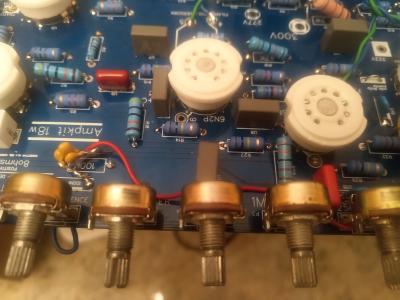

Pistas de presence y treble

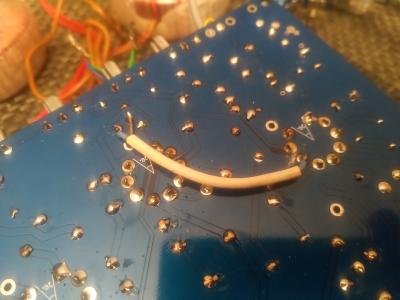

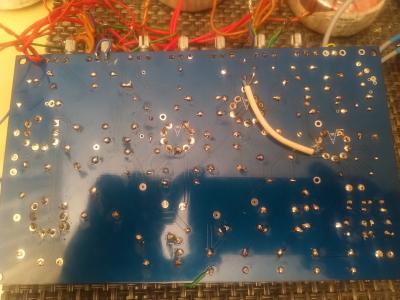

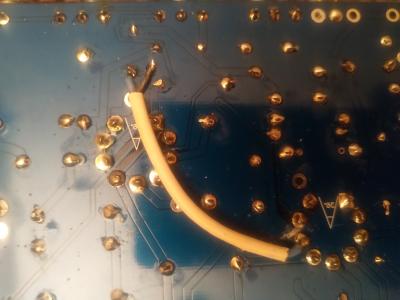

Y pista del pin 7 1er valvula.
Archivos adjuntos (
loguéate para descargar)
Pues perfecto,,, suena muy bien, no tiene ruido
Esto es facil de hacer lo explico aki y mirando la pcb seguis los pasos 1er cosa
Valvula p.entrada
Cortar pin 7 por el zocalo(cutex)

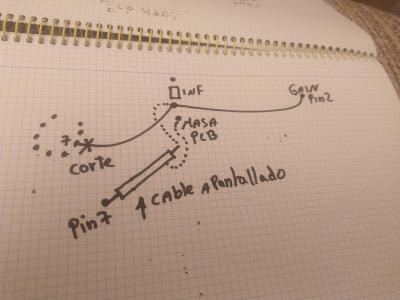

Y poner apantallado a 1nf si seguis la pista lo veis o con multimetro.
Luego la maya del apantallado en la misma pcb es todo masa pues con una lima o cutex quitais la capa azul y solda bien
Parte 2
Pin 2 y 3 del presence un puente...
Cortar pista de 100k a pin3 del presence...
Desde 100k a masa un puente(el 100k que pone 8 ohms a + no!!!)(el otro)
Luego un 30nf 50v se solda al 100nf(100nf evidentemente no va)
Igual que 100k de antes
Pero se solda solo a la parte derecha del 100nf(igualmente el 100k)
Y la otra parte del 30nf se lleva al pin del medio(2)del treble.
Y ya esta.
Si alguien tiene dudas que lo diga.

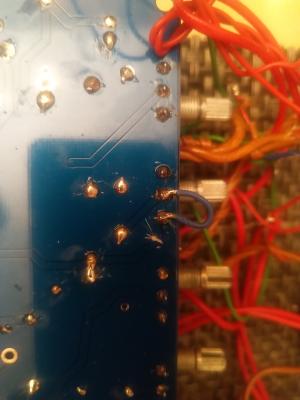

Y para ruido 1er valvula visto por atras
Es la valvula que lleva el input o hi lo 1er izquierda.con los pots hacia arriba.
Archivos adjuntos (
loguéate para descargar)
El pote de master, puede ser de 1MA o tiene que ser obligatorio 500K..???
Ok, te agradezco las explicaciones, cuando tenga la pcb veremos si lo he entendido,,, jejej
Muchas gracias
