Los del foro nos vamos a currar un clon del jcm800 a 18w

https://images.app.goo.gl/CEQA3mcNxgpPyfrFA

Con esta guia os servira para guia en el montaje . Asi evitar oscilaciones e ruidos indeseados.

#1009 ya lo guarde en favoritos, se ve muy interesante! Cuando tenga un ratito libre lo chusmeo!
Por cierto, encontre otro canal en youtube sobre amplis de guitarra a valvulas si quieren comparto el enlace. Yo ya estoy suscrito...que joder, yo me suscribo a todo jaja

Compártelo compañero.

https://youtu.be/j1UcpaApV_I

Aca hay otro canal, por ahi algo de uno y otro se sacan cosas buenas!

https://youtu.be/sBxliGlphDI

Lespaulhc escribió:

https://images.app.goo.gl/CEQA3mcNxgpPyfrFA

Con esta guia os servira para guia en el montaje . Asi evitar oscilaciones e ruidos indeseados.

muy bueno, ya lo he copiado, gracias.

¿lespaul, si pones un trafo para filamentos, otro para potencia se supone que estos dos iran en el mismo sentido y el que ira girado 90% con respecto a estos sera el de salida verdad? gracias tio.

Muy buenos los enlaces,,, muchas gracias!!!

Con respecto al montaje del ampli, es conveniente como indica lespaulhc, poner el presence a 10k,,,
Yo lo tenía a 20k y el sonido se disparaba al ponerlo al maximo, pero ese incremento era “feo” no molaba el sonido que daba,,,
En cambio a 10k perfecto, buen apunte lespaulhc

Lo suyo es 5kb presence en teoria.

Si pones 2 alogenos separalos en serie o 90 grados también. Leva los filamentos de la pcb rodos por el mismo lugar subiendo hacia arriba por el lado de los 47uf 400v...que es la contra de los tubos o valvulas...

Pot presence definitivo es 5kb el que mejor va los de mas de 5kb se pasan de recorrido y puede silvar o chiflar...
Ah y si al girarlo hace un poco de ruido sucio no es el pote que esta mal eso es normal.tipo fuuuuu o zuuuuu(ruido).
Ami lo unico que me va mal es el booster incluso apantallado y decido eliminarlo...voy a probar otra cosa en el presence con el switch del booster
Y pondre una r47k unida a 100k r35
(La de los 8 ohms del presence)
Y cuando se active quedaran en paralelo y se quedaran a unos 56k...y modificara el brillo.

princi escribió:

poner el presence a 10k,,,

Una cosa que no tengo clara princi.

Cuando añades el control presence que haces con ese control, añadir agudos o restarlos?

Quiero decir, ¿cuando añades realimentacion del presence es cuando se hace el sonido más brillante y cristalino?

Te has respondio tu mismo tony

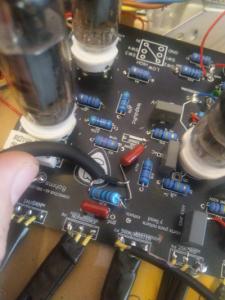

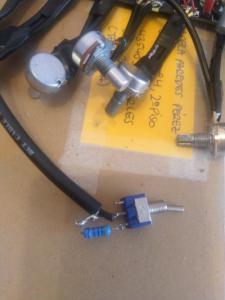

Bueno aqui teneis el switch del anulado booster con 47k en paralelo al presence
