Hace un tiempo Tony sugirió que podríamos intentar generar un diseño de PCB en Eagle a partir de una de esas imágenes en blanco y negro con las pistas para hacer el etching en casa. La idea es llevarlo al formato Gerber, que es lo que utilizan las factorías de PCB para construirlas como churros. De conseguirlo, podríamos encargar todas las que queramos a China, como hemos hecho con el Lead 12 y el Azabache, pero sin necesidad de hacer un layout, simplemente fusilando uno ya hecho y que podemos encontrar en páginas como http://effectslayouts.blogspot.com/
En su día pensé que no sería posible sin recrear el esquema, y luego recrear el layout en la PCB. Pues hoy Jesús, otro forero me ha refrescado el tema, y creo que he encontrado la manera de hacerlo de forma relativamente sencilla.
En definitiva, se trata de pasar de esto:
https://i.imgur.com/Ua8MHva.png

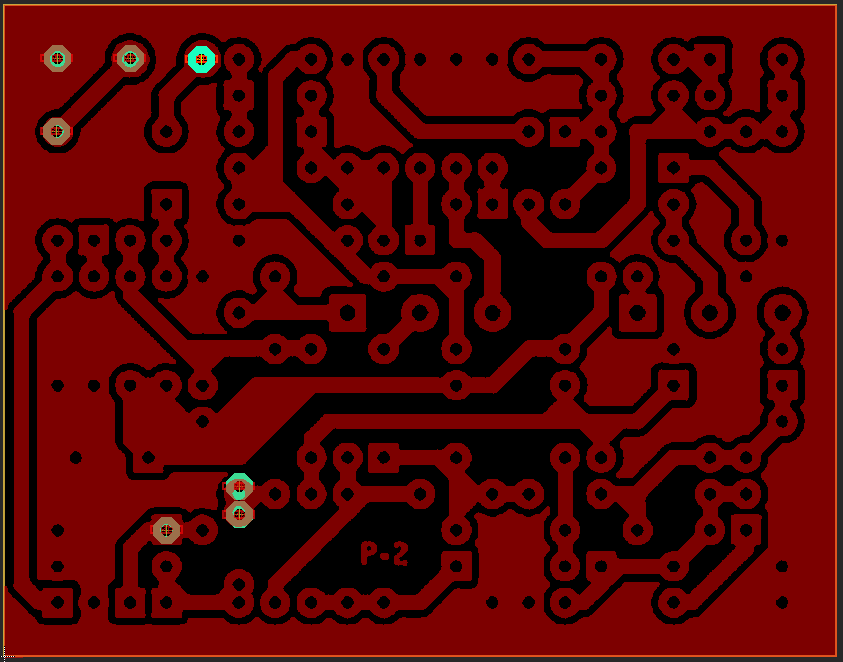

a un diseño en Eagle para generar las gerber y pedir las PCB ya hechas, con sus taladros, pads y máscara de soldadura. Aquí como va el progreso. Me faltaría por añadir los pads que faltan:
https://i.imgur.com/2lXdDO4.png
El proceso es bastante sencillo.
1. Guardamos la imágen del diseño de la pcb en formato bmp.
2. La giramos horizontalmente en photoshop o gimp, y la guardamos en formato bmp de 3 colores
3. En Eagle, creamos una pcb vacía, e importamos el bitmap: FILE -> Import -> Bitmap
4. Seleccionamos "Scan used colors" y seleccionamos solo el negro. Esto nos generará un layer con el cobre en el layer 200
5. Añadimos las líneas en el layer 20, Dimension, para generar las dimensiones de la pcb
6. Pulsamos "Switch to schematic" lo que nos generará un esquema vacío asociado a nuestra pcb.
7. En el esquema, añadimos tantos pads como tenga la pcb. Están en la librería "solpad". Para pads con taladro de 1mm seleccionamos el LSP10, y ponemos todos los que necesitemos
8. Movemos cada pad a su posición correcta.
Y listo, ya tendríamos la pcb preparada para generar los gerbers. Yo calculo que es un trabajo de una horita máximo para una pcb "normal"
Otra cosa es que luego esto pase la validación de las factorías chinas, pero creo que puede valer la pena probarlo con algún proyecto. Alguna sugerencia para empezar?
