Bueno como veo que muchos pidene sta mod y solo encuentran links rotos, esto les vendre bein
______________________________________________________________________________________________
Que es el MOD KEELEY?
Es una modificación popularizada en estos pedales por artistas como Satriani y Steve Vai.
Que se realiza en la modificación:
- Integrado
- Diodos led para clipping asimetrico
- Un diodo led azul de alta intensidad
- Condensadores de alta calidad para mejorar la frecuencia de graves, medios y agudos
- Resistencias de Precisión
- Llave selectora de modo de clipeo (simétrico o asimétrico) --> con esto es como tener dos pedales de distorsión diferentes.
-Aumento de Bajos: Se aumentan de manera notoria los bajos del pedal que originalmente estan acotados. Esto hace que el pedal suene mas esponjoso, redondo y no pierda presencia o quite empuje. De manera opcional se puede poner un mini switch para activar la modificacion
-Aumento de Ganancia: Aumenta el rango completo de ganancia , significa que se el pedal obtiene 3 veces mas ganancia convirtiendose en un high gain.De manera opcional se puede poner un mini switch para activar la modificacion
-Cambio de rectificado: Se cambian los diodos que general la distorsion del pedal y se reemplazan por LEDs que generan un contenido armonico mas rico y mas ganancia. De manera opcional se puede poner un mini switch para activar la modificacion
Bueno empecemos, lo primero los materiales:
1.0uF 50V con film de metal x 4
0.1uF 50V con film de metal x 6
0.047uF 50V con film de metal x 8
capacitor 47.0pF x 1
capacitor 220pf 50v x 1
2.4k Resistencia 1 x 1
20.0k Resistencia x 1
Resistencia de 1.5K x 1
On/On SPDT Switch x 1
LED azul 3mm x 1
3mm LED rojo x 1
Empezamos a desmontar:
*antes de desmontar :
1. No lo fuerce-Sea paciente, tome su tiempo, y evaluar la situación.
2. No te lo pierdas-Mantenga un registro de todo lo que eliminar. Esto incluye tornillos, tapas, condensadores eliminado, resistencias, etc.
3. No lo olvides-Siempre es una buena idea para documentar cómo lo encaja, dibujar diagramas, grabar video, tomar fotos. Más vale prevenir que curar.
Ahora estás listo para desarmar su DS-1
1. Retire la batería y / o desconectar el pedal. Siempre retire la fuente de energía cuando se trabaja en cualquier cosa electrónica. Usted podría partes accidentalmente fritura o incluso a ti mismo.
[ Imagen no disponible ]
2. retire los cuatro tornillos que sujetan en la placa posterior.
3. Ahora usa tullave inglesa 1 / 2 " para quitar las 2 tuercas que sujetan los conectores de entrada y salida en su lugar.
4. Palanca de los mandos de tono y nosotros tus llave inglesa 7 / 16 " para quitar las 3 tuercas que sostienen los potenciómetros en su lugar.
5. Retire el tornillo que sujeta el conjunto de LED situado debajo del tablero de circuito. Para mover fuera del camino te lleve pulgar clavo y levante la parte inferior a continuación, tire suavemente de la toma de alimentación de energía hacia atrás y hacia fuera de su ranura. Ahora debería ver el tornillo. Saquenlo.

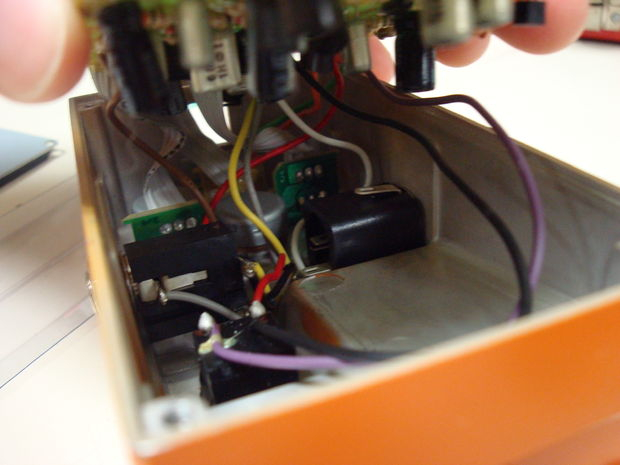

6. Ahora tiene que desoldar los cables de color morado y negro para el interruptor de alimentación del tablero. Antes de desoldar anoten donde estaban soldados asi luegos los vuelven a soldar, es muy facíl no se preocupen.
7. Simplemente presione suavemente las tomas, ollas, y el LED y retire la placa de circuito. Usted tendrá que tirar del sujetador de la batería a través del orificio del interruptor.
SEGUNDA PARTE: Remover componentes
C1, C3, C5, C11, C12, C13 - capacitores
[ Imagen no disponible ]
*fijense que el c11 esta abajo a la derecha del c12
C2, C8, C9, C14 - capacitores
R13, R14, R39 - resistencias
C7-capacitor de ceramica
D5,D4 - Diodos
TERCERA PARTE : Nuevos componentes
[ Imagen no disponible ]
Coloque una resistencia de 2.4k en el R13
Coloque una resistencia de 20k en el R39
Coloque una resistencia de 1.5K en R14
C1, C3, C5,C11, C12, C13 toda la necesidad de ser instalado con 0.1uF Caps
C2, C8, C9, C14 capacitores de 1uF(en el diagrama de referance he utilizado dos capacitores 0.47uF soldadas entre sí)
C7 se debe cambiar a un tope 220PF
Bueno esta parte pondre un par de dibujos y será más facíl entender
Aca el diagrama :
[ Imagen no disponible ]
Ahora hacemos un puente y soldamos el diodo D5 que sacamos anteriormente como ven acontinuación
Por ultimo Soldamos un capacitor 47pf entre D5 y D4, hagan un puente con el estaño ocmo en la foto.
RESULTADO FINAL
[ Imagen no disponible ]
----------------------------------------------------------------------------------------------
Bueno eso es por mi parte espero que les sirva, AVISO: ME LIMITE A COPIAR Y PEGAR.
