Generar Gerbers para PCB's a partir de la imagen de un layout

justo lo he puesto antes de ver ese mensaje, voy a probar

vale creo que hasta aqui lo tengo

sube el bmp a ver, si puedes

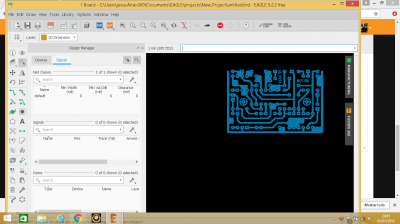

esto es lo que llevo hasta ahora, me he estancado en el layer 20

Genial, ahora para la dimensión, tienes que pintar un contorno alrededor del cobre.

Draw -> Line

despues de darle a switch to schematic hay que poner el esquema?

Jesus Arias Garcia escribió:

despues de darle a switch to schematic hay que poner el esquema?

No, esa es la gracia. Basta soltar los pads por ahí en cualquier parte en el esquema. Luego cuando vuelvas al diseño de la pcb, verás que los pads te aparecerán sueltos fuera de la placa, entonces solo te queda arrastrarlos uno a uno. Es tedioso, pero también lo es taladrar

y en lo de solpad me he vuelto a perder, voy a la libreria y me sle, pero solo tengo la opcion de remove

En el esquema, tienes que seleccionar "add part". Hay un botón en la barra de herramientas de la izquierda, sino también puedes con el menú: Edit -> Add...

Se te abrirá la librería. Busca "solpad" y despliegalo. Verás varios pads, Haz doble click en LSP10

También puedes usar la barra de búsqueda abajo, pon LSP* y deberían salirte todos los pads

ya esta, pero los pads me salen enormes, como los hago mas pequeños?

Dazz estupendo, muchas gracias por este estupendo aporte, cuando haga el pcb del jcm800 de 5w y compruebe que funciona bien me hago unas de estas

Jesus Arias Garcia escribió:

ya esta, pero los pads me salen enormes, como los hago mas pequeños?

Que raro, los pads tienen un tamaño estandar. No será que la placa del bmp es demasiado pequeña?

Si vas a la pestaña "manufacturing" en el diseño de pcb, click en la pestaña "board", y despliegas la opción "board", te tienen que salir las dimensiones de la placa
Que ves ahí?
