#25 por Shake el 07/05/2023
Capitulo final: Habemus Pedal!

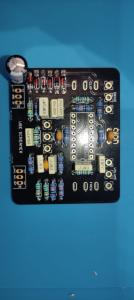

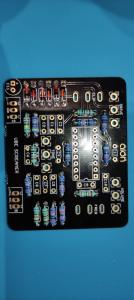

Ayer termine de soldar los componentes, sin cometer mas errores (que yo viese).

Después pase a soldar cableado y a poner los Jacks y los dos conectores de corriente (del transformador y de pila de 9v).

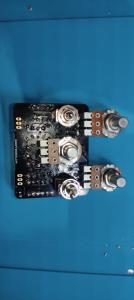

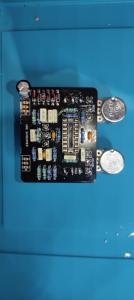

La placa con los potes y switches entro bastante bien en la carcasa, crei que me costaria mas que todo quedase bien encarado con los agujeros de la carcasa.

Los dos conectores Jack dieron un poco mas de problema. Segun el esquema/kit eran "rectangulares cerrados" y me vinieron unos redondos abiertos (aunque el kit explicaba que podian venir distintos). Pero al final aunque todo mas apretado y justo... entro cada cosa en su sitio.
Con el cuidado adecuado de haber "girado" una placa soldé los cables donde tocaban y... Listos para hacer funcionar el pedal.

Conecto el cable de corriente y... el led no se enciende. Activo el footswitch y..... El led no se enciende!

Ohh. No ha funcionado a la primera. Bueno, era de esperar... llevaba como 20 años sin jugar con el soldador (lo ultimo que habia hecho era trastear con un arduino pero sin soldar nada).

Todo esto fue ayer. Así que terminé ahí mi sesion bricolera. Ayer el objetivo era montarlo. Hoy es hacerlo funcionar:

Ok. Polimetro en mano... vamos a empezar a revisar. Todo va bien... hasta llegar al led que no hay continuidad.... El led funciona... bien. Si, el fallo esta antes... no llega corriente.... WUAT? aquí hay un hueco en la placa... LEDR? esto... falta otro led? no habré soldado el LED donde no toca?

Tras revisar el esquema del circuito.... aja! me he dejado una resistencia.... LEDR -> Led Resistor... de 4k7. Que raro... venian de 470K pero no de 4,7... O se me ha caido? Busco y rebusco.... y finalmente aparece! Si, se me cayó!

Tras soldar la resistencia perdida... Tachan! el Led se enciende.

Enchufo la guitarra al pedal. Enchufo el pedal amplificador, y enciendo el amplificador.

Silencio.... esperaba oir ruido... Compruebo volumenes.... rasgueo.... nada de nada silencio total, con o sin activacion del pedal (El led si funciona correctamente).

Ah, antes de liarme empecemos por la facil.... tengo una idea en mente. Los conectores Jack que venian son distintos... quiza los he conectado mal..

Busco doc por internet para ver a que corresponde Tip, Sleeve y ring... el de salida es estero el de entrada mono. Y reviso.... el de salida esta bien....
El de entrada esta mal!! ME alegro! no hay nada como encontrar un fallo facil de arreglar.

Desueldo los cables y los sueldo como toca.

Vuelta a enchufar y probar y.... esta vez nada mas enchufar ya tengo el ruido de la P90, empieza bien la cosa esta vez.

Y efectivamente, he probado todos los switches y potes... Y mi primer overdrive esta funcionando!!

withthc escribió:
Te has complicado un poquito.


No te diré que no. Pero bueno, al final tampoco hay mucha mas complicación.

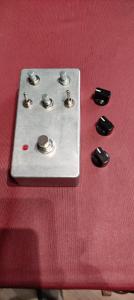

Lo único que me falla es que los knobs no me entran, no se si los he comprado mal, o es que hay que hacer mucha fuerza o que...

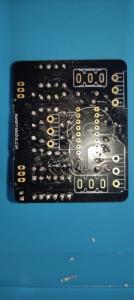

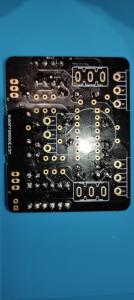

Unas fotos del proceso.


Ah! lo olvidaba.

Muchas gracias a todos los que habeis participado en el hilo.
Tanto las respuestas que me gustaron como las que no, o con las que discrepaba... TODAS me han servido de ayuda!
Archivos adjuntos ( para descargar)
WhatsApp Image 2023-05-07 at 09.50.45.jpeg
WhatsApp Image 2023-05-07 at 09.50.46 (1).jpeg
WhatsApp Image 2023-05-07 at 09.50.46 (2).jpeg
WhatsApp Image 2023-05-07 at 09.50.46.jpeg
WhatsApp Image 2023-05-07 at 09.50.47 (1).jpeg
WhatsApp Image 2023-05-07 at 09.50.47 (2).jpeg
WhatsApp Image 2023-05-07 at 09.50.47.jpeg
Subir
1
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
Pppc
#26 por Pppc el 07/05/2023
Muy buen pedal y buena solución de problemas (que es lo más engorroso de hacer pedales).
Los botones que tienes parecen para potenciómetros estriados, no para potenciómetros lisos que suelen ser más anchos y suelen fijarse con un pequeño tornillo.
Subir
Shake
#27 por Shake el 07/05/2023
Pppc escribió:
Los botones que tienes parecen para potenciómetros estriados, no para potenciómetros lisos que suelen ser más anchos y suelen fijarse con un pequeño tornillo.

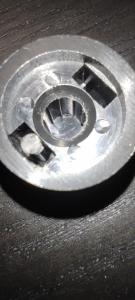

Seguramente. Estos no tienen tornillo. Y al principio el interior me parecía liso... pero no, tiene unas líneas longitudinales que supongo encajaran con los potes estriados.


Tocará comprar los correctos. Y se cumple mi pronostico. en su momento cuando dije que siempre la liaba con estos detalles y prefería comprar un Kit que lo trajese todo. :P
Archivos adjuntos ( para descargar)
WhatsApp Image 2023-05-07 at 13.21.04.jpeg
Subir
Pppc
#28 por Pppc el 07/05/2023
#27

Exacto, estos botones son para potenciómetros de eje estriado y no de eje liso.
Los de eje estriado son más estrechos 6mm y los de 6.3mm son de eje liso.
Subir
Shake
#29 por Shake el 06/06/2023
Hola de nuevo.

Retomo el hilo.

El pedal me "supo a poco". Así que compre otro. El "comet" que es un clon del DS1. Y de paso compre los "knobs" correctos (aunque no tenian en negro).

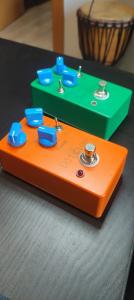

Esta vez, decidí dar el paso final... y pintar ambos pedales.

El proceso de montaje del kit ha sido "perfecto". Esta vez no equivoque ningún paso. Tuve un poco de lio de asegurarme de que lo hacia bien. Porque el kit no encaja al 100% con las instrucciones. Algún componente era distinto y algunos diodos y condensadores venían "de mas" porque el circuito permitía un par de montajes distintos. Yo me ceñí al montaje "standard".

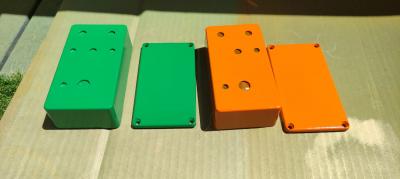

Respecto al proceso de pintado. Creo que hecho algunos pasos mal, pero era por probar :)

Todo en Spray. Compre una imprimación, dos colores y un barniz/laca mate.

Compre solo lija de 1000 Y creo que aqui hice mal, y debi comprar tambien algun grano mas gordo. Quise comprar mas fino pero no encontre y las prisas me hicieron no esperar :P

Para rotular no quise complicarme y utilice un rotulador que resulto no ser indeleble y que la tinta se "agrupaba". Asi que el resultado fue entre malo y peor :P

Y para colmo el barnizado "tapó" bastante el rotulado. que ha quedado gris. Aquí creo que un pulido podria solucionarlo.

Procedimiento seguido:
- Lijar el aluminio, limpiar y desengrasar
- Aplicar imprimacion en varias capas de 15 minutos y esperar 24h
- Lijar la imprimacion y limpiar
- Aplicar pintura en varias capas de 15 minutos y esperar 24h
- Lijar la pintura y limpiar
- Rotular
- Aplicar barniz en varias capas de 15 minutos y esperar 24h
- Lijar la barniz y limpiar
- Montar todo para probar
- Probar y al ver que funciona, finalizar montaje definitivo.

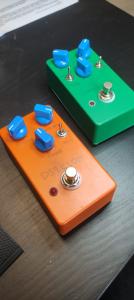

Algunas fotos.
Archivos adjuntos ( para descargar)
WhatsApp Image 2023-06-04 at 12.31.22 (1).jpeg
WhatsApp Image 2023-06-06 at 14.10.59.jpeg
WhatsApp Image 2023-06-06 at 14.11.00.jpeg
Subir
Círculodequintas
#30 por Círculodequintas el 06/06/2023
#29

Muy interesante lo que comentas.
Un par de preguntas si no es molestia :

¿ Cúales fueron[img][/img] la imprimación y barniz que empleastes ?

¿Cuando te refieres al clon "Comet" como derivado del DS1 , es el C.O.D.A-Komet de Komet Amplification su equivalente?

Gracias.

Han quedado muy guapos. Es posible que si rotulas encima y das solo una capa de barniz, quede perfecto.
Subir
Shake
#31 por Shake el 06/06/2023
Círculodequintas escribió:
¿ Cúales fueron[img][/img] la imprimación y barniz que empleastes ?


Pues no me compliqué mucho porque a cuatro calles de donde vivo, en una ferretería tenían "todo" así que compré ahí lo que había.

Los 4 potes de spray eran de la misma marca: FM Spray (https://productosfm.com/)

- Imprimación anticorrosiva gris
- los dos potes de color verde y naranja.
- El barniz acrílico Bicapa

Círculodequintas escribió:
¿Cuando te refieres al clon "Comet" como derivado del DS1 , es el C.O.D.A-Komet de Komet Amplification su equivalente?


Dentro del catalogo de MusikDing. el primer pedal que compré fue el UBE Screamer de AION. Así que decidí repetir "marca" y el modelo clon del DS1 que venden. Lo llaman "Comet"

- Doc de la web de AION: https://aionfx.com/app/files/docs/comet_documentation.pdf
- El kit que vende Musikding: https://www.musikding.de/Comet-kit

Círculodequintas escribió:
Han quedado muy guapos. Es posible que si rotulas encima y das solo una capa de barniz, quede perfecto.


Estoy contento con el resultado "resultón" pero hay muchos defectillos e imperfecciones que se ven "al natural" y en las fotos ya se intuyen.
Por ahora no creo que vuelva a desmontarlos (así que no habrá "re-barnización" pero supongo que si le repasare con un buen rotulador indeleble.

Según como envejezcan... veremos ;D
Subir
1
Círculodequintas
#32 por Círculodequintas el 06/06/2023
#31

Conozco los de Aion. Excelentes kits. Y la relación con los de Musikding. Qué bueno 👌

Muchas gracias por la información de pintura e imprimación. Super útil.

:brindis:
Subir
Shake
#33 por Shake el 06/06/2023
#32 No hay de que.

Y ahora a ver cuanto tarda en aparecer el GAS bricolero :D
Subir
Círculodequintas
#34 por Círculodequintas el 06/06/2023
#33

El GAS bricolero ya llegó. Tres fuzz, un Rangemaster y un par de boosters.. Por eso he preguntado. Tengo hechos y funcionando como deben, la mitad. Pero quiero reacabar y personalizar las 6 cajas.

Con cajas monocolor o el uso de vinilos, más o menos está controlado. Pero lo quiero subir un peldaño más. Ese es el problema.

Me va a tocar hacer pruebas. Y eso es un peñazo. Cuanta más información maneje previamente, menos posibilidades de pifiarla y tener que volver a lijar y empezar de nuevo.

Gracias de nuevo por la ayuda 👍
Subir
Rubiolus
#35 por Rubiolus el 06/06/2023
#34

No hace falta ninguna imprimación, esto no es un coche....no nos volvamos locos...hay que lijar bien la caja y ya...buena pintura y buen barniz (sprays del chino, no gracias)....meterle un papel de transfer de calca es realmente sencillo...hablamos transfer digital, el de tinta requiere un barniz especial para proteger la calca....estos de abajo los he hecho yo






Tengo alguno más, pero no tengo fotos
Subir
1
Shake
#36 por Shake el 23/10/2023
Refloto el hilo para añadir una pequeña DIY-actualización.

Decidí hacerme un pedal más. Algo tan simple como un Switch A/B.

Tenia que hacer un pedido de algunas piezas y por aquello del GAS y de aprovechar los portes, añadir una caja de aluminio fue casi instintivo.

Tenia dudas del nivel de complicación.... hacerla pasiva (el switch con el cableado a los 3 jacks). O añadir un led incluso dos leds.... ¿con toma de corriente?, ¿con conector para pila? ¿ambos?

Todas las dudas se disolvieron cuando llego la caja... fue un momento de "lo que ves por internet vs lo que te llega de Ali Express". aunque la culpa fue totalmente mia. No me fije bien en el tamaño y me llego la caja mas pequeña jamas imaginada.

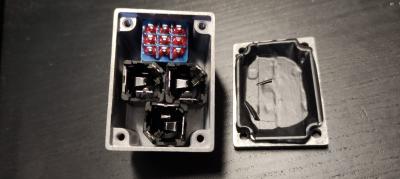

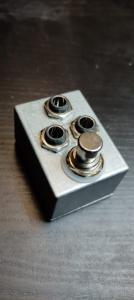

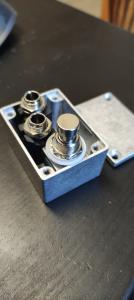

Pero... Hum..... con un poco de tetris, ingenio... y midiendo bien medido.... ahí un footswitch y 3 jacks hembras de caja entran.... Dicho y hecho.

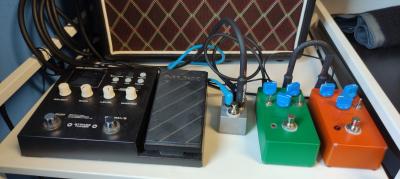

Para quien tenga interes del uso que le doy ahora:


Guitarra ---> Ds1 DIY ---> tubeScreamer DIY --> Switch

Switch salida A --> Amplificador Vox Pathfinder 10
Switch salida B --> Nux MG-300 ---> al PC por usb --> Mezcla de mezclas -> monitores JBL 305


La siguiente compra aun por cerrar sera un nuevo Ampli, ahora ya mas en condiciones... De momento y a falta de probar y madurar (para despues de reyes)... pinta que sera un Marshall Origin 20h + cabina 2x12

Mi plan para entonces sera mantener la primera parte de la cadena de sonido igual:

Guitarra ---> Ds1 DIY ---> tubeScreamer DIY --> Switch

Y cambiar las salidas del Switch:

Switch salida A --> Amplificador Vox Pathfinder 10
Switch salida B --> Origin 20h --> Loop Send -> Nux MG-300 ---> al PC por usb --> Mezcla de mezclas -> monitores JBL 305
Nux MG-300 out -->Origin 20h Loop return --> Cabina Origin 212a
Archivos adjuntos ( para descargar)
WhatsApp Image 2023-10-23 at 14.52.53.jpeg
WhatsApp Image 2023-10-23 at 14.53.30.jpeg
WhatsApp Image 2023-10-23 at 14.53.35 (1).jpeg
WhatsApp Image 2023-10-23 at 14.53.35.jpeg
