Madbean CupCake, o el tambien llamado orange squeezer

Dr.Maligno Tech
#1 por Dr.Maligno Tech el 03/09/2012
hola foreros electronicodiyeros.

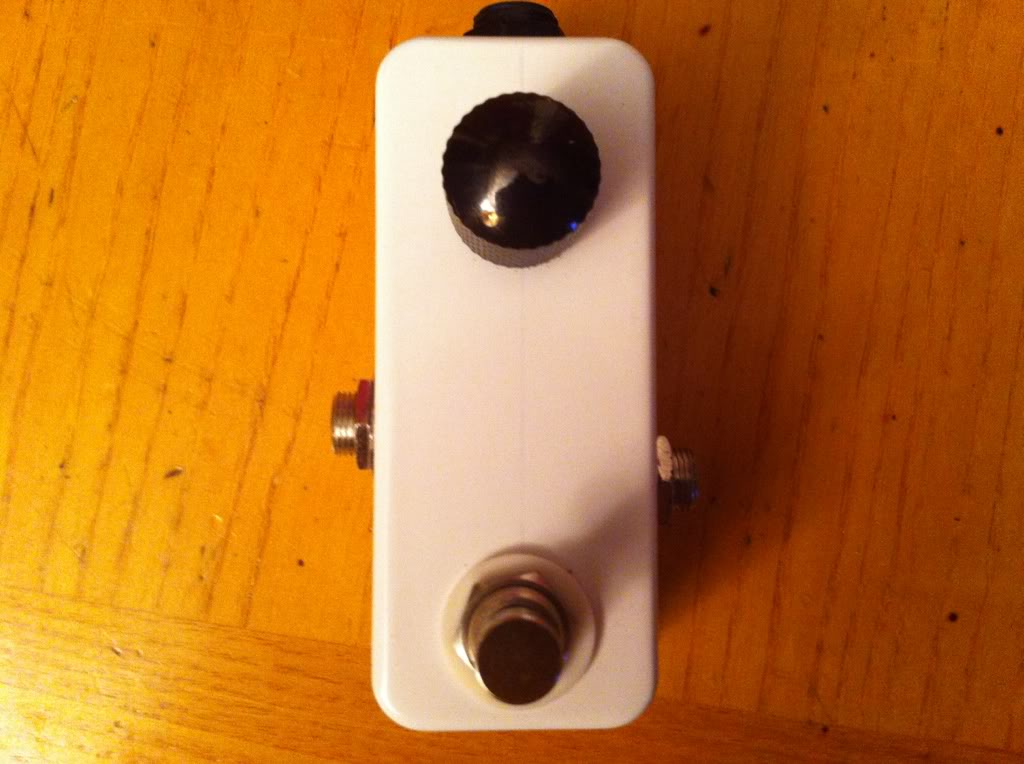

Siguendo el consejo de esteban piera(nowheredog), el cual en una charla me comento el potencial de un compresor, y ya que no es uno de mis efectos predilectos, para mi forma de tocar, estilo etc, y nunca lo he usado, me he decidio a fabricarme unos compressores y asi comprender el sentido y significado de el efecto.
Me he decidido por el OC porque el sonido original de arpegio de Sultans Of Swing de Dire Straits es descendiente directo de este pedal.

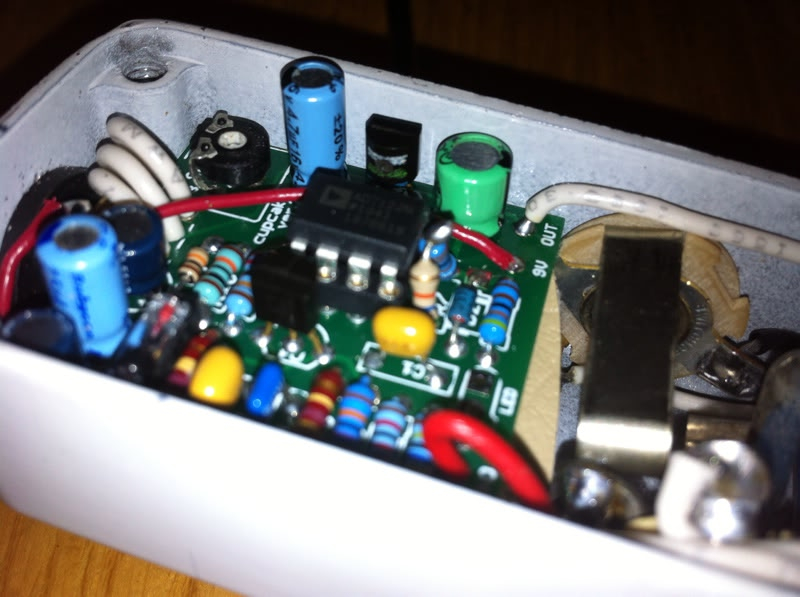

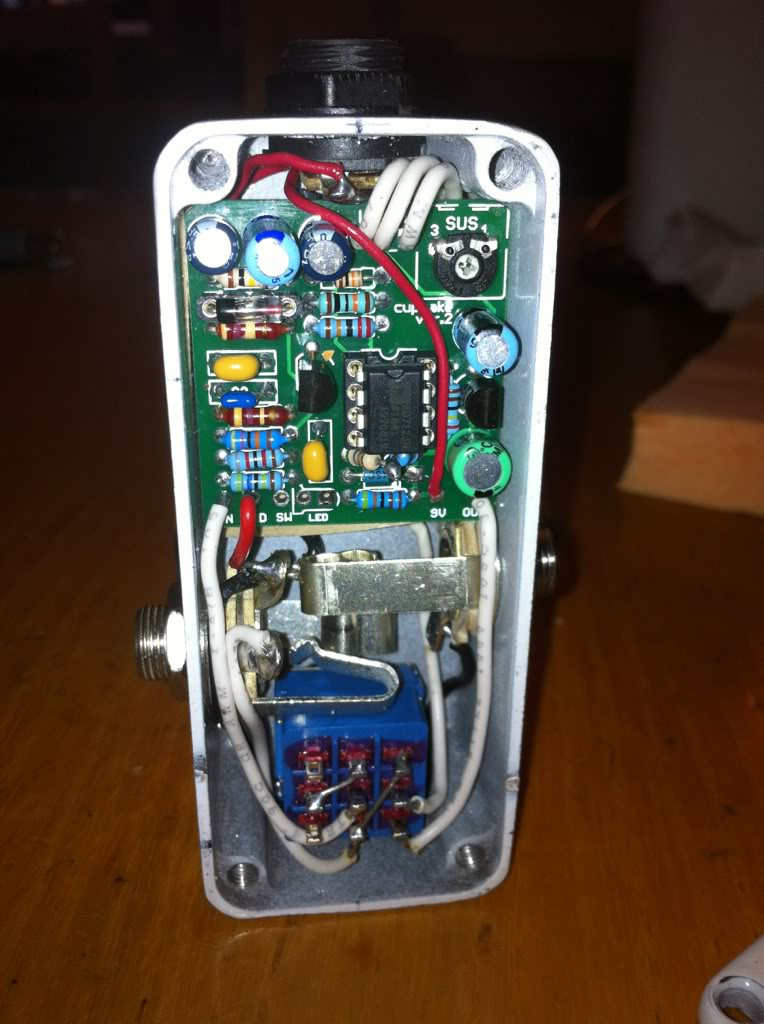

el proyecto completo con el transferible esta en el adjunto, como veis se puede ubicar en una 1590A, yo por mi parte he usado una pcb madbean y componentes corrientes para comprobar que tal iba con ceramicos multicapa, el IC es el AD712 y los transistores son originales NOS, igual que el diodo 1N34a. Tambien he puesto los valosres de 470K en carbon porque no tenia de otros en el momento.
El cableado es de especificacion militar, de lo mejor del mercado
En breve grabo unos videos.
saludos
Archivos adjuntos ( para descargar)
Cupcake_ver.2.pdf
Subir
2
OFERTAS Ver todas
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
karmaikel
#2 por karmaikel el 03/09/2012
Joder, que calidad, esperamos esas muestras de sonido, eso sí, la PCB parace jodida para ser un compresor no?
Subir
Di Romein
#3 por Di Romein el 03/09/2012
ostia que chiquitín y que majo la placa de mad beans cuanto sale??? o más bien preguntado, cuanto sale de presupuesto en general este pedaluco con su cajita y tal? alguna complicación para encontrar algún componente en concreto?
Subir
Dr.Maligno Tech
#4 por Dr.Maligno Tech el 05/09/2012
Gene Amott Darkangel escribió:
cuanto sale de presupuesto en general este pedaluco con su cajita y tal?


pues todo depende de lo que quieras meterle, a mi me ha salido un poco mas caro por el IC, el cable y la caja pintada al horno de dasmusikding.

y la pcb no es cara para la calidad, 8 dolares + envio
Subir
Di Romein
#5 por Di Romein el 05/09/2012
Hombre me refiero al presupuesto con tus componentes xd la placa no me parece cara nu, si consigo sacar un rato y me termino de hacer mi insoladora no me hará falta, pero vamos por ese precio chachi chachi :D
Subir
Dr.Maligno Tech
#6 por Dr.Maligno Tech el 05/09/2012
no creo que supere los 60 euros con la caja pintada, ic que cuesta 4 euros y pote CTS, unos 15 euros mas con cableado militar
Subir
Di Romein
#7 por Di Romein el 05/09/2012
vamos que se puede quedar entorno a 30 o 40 fácilmente.... XD
Subir
Dr.Maligno Tech
#8 por Dr.Maligno Tech el 09/09/2012
facil facil
Subir
Dr.Maligno Tech
#9 por Dr.Maligno Tech el 15/08/2013
Es extraño que no interese un compresor a la antigua usanza y tan sencillo.
Subir
franzisco_deleon
#10 por franzisco_deleon el 28/10/2013
:aplausos: :aplausos: se ve muy bien lo intentare a ver como queda
Subir
