y como imprimes el dibujo en la carcasa?
Metal Massacre, pedal de distorsion, mini bone crasher
OFERTASVer todas
-
Harley Benton DNAfx GiT
-
PRS SE CE 24 BR
-
Millenium Rookie E-Drum Set
Las cajas donde puedo y saco mas barato, o en http://www.retroamplis.es/, o en banzai o eBay y Los dribujos he posteado algo en el post de el chorus, si te hace falta ya te voy explicando poco a poco:D

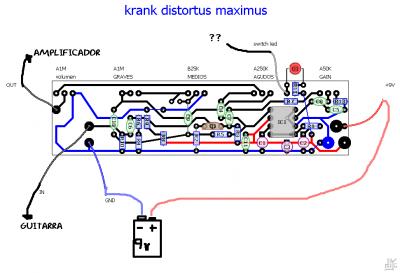

muchas gracias, pero no entiendo como hacer funcionar tu plaqueta, porque no consigo 3pdt donde vivo yo y ademas no entiendo como has conectado todo (in, out, switch led, etc.) se me complica, me podrias dibujar como lo conectaste?? algo asi es lo que necesito ver:
[ Imagen no disponible ]
es un ejemplo necesito algo asi para poder armarlo, ya tengo todo para empezar
saludos y disculpa las molestias
[ Imagen no disponible ]
es un ejemplo necesito algo asi para poder armarlo, ya tengo todo para empezar
saludos y disculpa las molestias
Holas, pues revivo el post xq tengo un par de dudas...

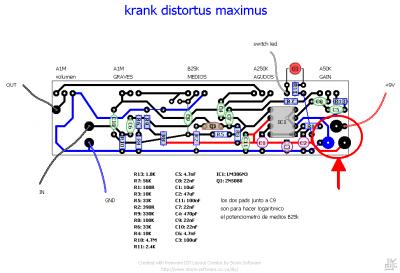

AQUI LAS PONGO, LES PUSE NUMERO PARA QUE PUEDAS RESPONDERLAS X TEXTO Y NO TENGAS QUE HACERME UN GRAFICO... SALU2
[ Imagen no disponible ]
ah y tambien queria saber el tamaño de la plaqueta del massacre en centimetros... salu2
AQUI LAS PONGO, LES PUSE NUMERO PARA QUE PUEDAS RESPONDERLAS X TEXTO Y NO TENGAS QUE HACERME UN GRAFICO... SALU2
[ Imagen no disponible ]
ah y tambien queria saber el tamaño de la plaqueta del massacre en centimetros... salu2
buenas chaval, no te hagas un lio que no es para tanto.
r-1:segun lo miras el de la decrecha sera IN y el de la izquierda out.
r-2: si, queda asi y ademas sin el jumper de color azul que viene de la pista de 9v+.
r-3:ese otro es para la placa de millenium bypass, para encender el led y si, esos dos pines ( arriba izq y abajo derch) van puenteados.
r-4:no aparece en el pcb porque es un jumper que tu le pones, igual que toas las pistas azules entre pines el la pcb.
r-5:esto es un jumper que no tienes que poner porque es para alimentar con 9v la parte que has suprimido, que era para encender el led con un pulsador de tres circuitos(3pdpt).
r-6:esos dos pines son para colocar una hembra de toma de 9v como en los pedales boss, los tienen en casi todas las tiendas de componentes, es negro de forma cubica con tres patillas, dos comunes de positivo y uno de negativo en la parte de atras.
Para el tamaño real de el pcb, tienes que ir a una copisteria universitaria que te hagan una copia en transparencia de la pagina 2 que hay en el pdf de la pagina 2 de este hilo, sin ajuste a pagina, esta todo en el pdf, ademas de otros modelos de el mismo circuito.
Reccuerda que el integrado debe ser el LM386N3 para resultados optimos.
r-1:segun lo miras el de la decrecha sera IN y el de la izquierda out.
r-2: si, queda asi y ademas sin el jumper de color azul que viene de la pista de 9v+.
r-3:ese otro es para la placa de millenium bypass, para encender el led y si, esos dos pines ( arriba izq y abajo derch) van puenteados.
r-4:no aparece en el pcb porque es un jumper que tu le pones, igual que toas las pistas azules entre pines el la pcb.
r-5:esto es un jumper que no tienes que poner porque es para alimentar con 9v la parte que has suprimido, que era para encender el led con un pulsador de tres circuitos(3pdpt).
r-6:esos dos pines son para colocar una hembra de toma de 9v como en los pedales boss, los tienen en casi todas las tiendas de componentes, es negro de forma cubica con tres patillas, dos comunes de positivo y uno de negativo en la parte de atras.
Para el tamaño real de el pcb, tienes que ir a una copisteria universitaria que te hagan una copia en transparencia de la pagina 2 que hay en el pdf de la pagina 2 de este hilo, sin ajuste a pagina, esta todo en el pdf, ademas de otros modelos de el mismo circuito.
Reccuerda que el integrado debe ser el LM386N3 para resultados optimos.
