MiserBazz Fuss, el Fuzz de 5 componentes

LastMonkey
#1 por LastMonkey el 27/09/2011
Hola a todos!

Éste es mi primer post en electrónica, ya q es el primer efecto que construyo. Aún está sin terminar, pero ya lo he probado y funciona!

El esquema del efecto es este:

y el montaje q he usado es este

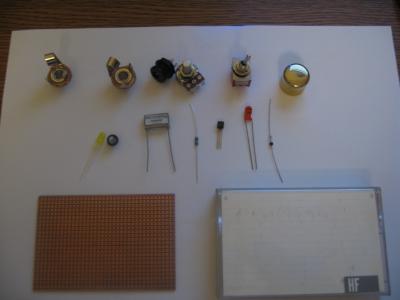

Es extremadamente sencillo. Tiene 5 componentes nada más: 2 condensadores, 1 diodo, 1 resistencia y 1 transistor. Aparte de los Jack de entrada y salida, un jack de entrada de 9v, un pote de volumen, un Knob de sobra de mi primer bajo al que se los cambié, y una caja de una cinta de cassete, que es donde lo iba a montar, pero no se si lo meteré ahi al final...
En mi caso, aunque no aparezca en el montaje ni en el esquema que he puesto, le he añadido un pote de volumen (lo ví en otro esquema que ahora no recuerdo donde vi).
Antes de terminarlo veré si lo modifico un poco más, para ponerle un pote de blend, no se...

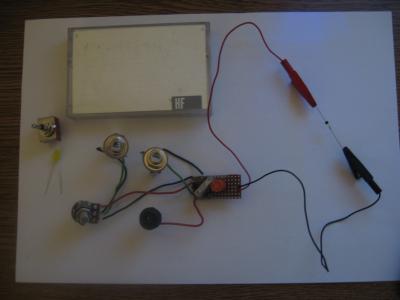

El caso es que, salvo porque el condensador de 0.1 uf, que estaba petado, no he tenido ningún problema. Es sencillísimo de montar, y tiene un sonidazo!

El diodo lo tengo puesto con pinzas porque lo que he estado leyendo por ahi es que se pueden usar varios, y como no tengo un socket, lo he dejado así de momento.

Esta noche pongo más

Salud!
Archivos adjuntos ( para descargar)
Subir
3
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
frasco
#2 por frasco el 27/09/2011
está curioso el montaje ;) +1 por traernoslo :brindis:
Subir
LastMonkey
#3 por LastMonkey el 27/09/2011
También está en Pisotones, pero uno más complejo, una "digievolución"

Gracias por el +1! Frasco!
Subir
buscomadrid
#4 por buscomadrid el 28/09/2011
#3 Hola, me ha gustado tu proyecto, pero he pensado en alguna modificación, a ver que te parece:
1.-Hacerlo dual, diodo de silicio o un diodo de germanio como el 1n60.
2.-El transistor un ac185, que es germanio y npn.
¿Seria posible? me imagino que si, pero el resultado?
Subir
LastMonkey
#5 por LastMonkey el 29/09/2011
#4
Hola! Gracias por pasarte por aqui!
Te comento: es mi primer proyecto, y lo único que había hecho antes q esto era soldar potes, condensadores, etc. Elegí este proyecto porque no quedaba lugar para equivocarse, así que en cuanto a sustituir componentes por otros y ver qué resultaado da.... Ni idea, la verdad. Estoy intentando aprender todo lo que puedo de electrónica, pero de momento no puedo decirte.
Lo que si puedo hacer es animarte a hacerlo, y que nos cuentes! En cuanto al diodo, por lo que he leido, este circuito está muy bien para comprobar diferencias entre diodos. Uno de los que he leido lo había puesto con marco (socketed) y así no tenía que soldar y desoldar. Así que en cuanto al diodo, podría probarse. Y ponerlo dual, no creo que sea muy dificil con un interruptor/selector.
Sobre el transistor, ni idea. Aún no se ni cómo funcionan... Solo se que este que he puesto, va... jejeje

Un saludo! Anímate que es muy facilito!! (aún lo tengo igual, acabo de llegar a casa después de salir a las 9 de la mañana... a ver si puedo terminarlo pronto, aunque el diodo que le he puesto yo da poquísima salida, suena muy muy bajito...)
Subir
buscomadrid
#6 por buscomadrid el 01/10/2011
El pote de cuanto lo has puesto y donde has puesto las conexiones?
Gracias.
Subir
Antonio
#7 por Antonio el 04/10/2011
Hola

A que tensión alimentas el circuito?? No aparece el dato en el esquema
Subir
LastMonkey
#8 por LastMonkey el 04/10/2011
Hola! Lo del pote lo tengo que mirar en casa, que últimamente no paso por alli...
El circuito va a 9v.
De momento (lo había leido, pero era lo único que tenía por casa) con ese diodo da una salida de nivel bajíiiiiiiiiiiiiiiiiiiisima, a ver si la proporción señal-ruido mejora al meterlo en la caja, porque tiene mucho ruido y poco nivel...
Subir
LastMonkey
#9 por LastMonkey el 05/10/2011
Anoche miré el pote: 10k Logarítmico, y puesto tras el jack de entrada, aunque estoy pensando en hacerle una modificación que ví, en la que tenía uno de entrada y uno de salida...
Subir
stak_a
#10 por stak_a el 06/10/2011
ok yo me quedo apra ver si depusds lo ago y se lo ponemos a alguna guitarra hehe
Subir
buscomadrid
#11 por buscomadrid el 07/10/2011

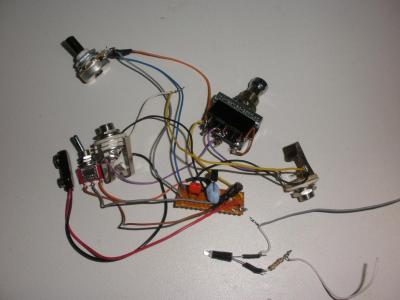

Hola, ya esta construido, al final le he puesto dual, diodo de silico/germanio....queda muy bien, con el de germanio....como muy, muy sucio. El transistor es BC517 un porque con el AC185 no daba casi nada.
Por cierto si alguien me ayuda a poner el led que esta al lado se agradeceria......Cuando lo tenga en caja hago ms fotos...
Archivos adjuntos ( para descargar)
Subir
stak_a
#12 por stak_a el 07/10/2011
Subir
