Pantalla vintage look 2x10 DIY low cost y con las mínimas herramientas

desordenglobal
#1 por desordenglobal el 18/10/2023
Pues después de mucho tiempo dándole vueltas me decido a hacerme una pantalla.

La elección del 2x10 es más que otra cosa por tamaño , me parecía demasiado grande un 2x12. Busco algo un poquito de andar por casa pero que en un momento dado me valga para algo mas. Si bueno, de andar por casa, teniendo en cuenta que tengo algo de aislamiento, buenas ventanas y vecinos permisivos.....

Empiezo por la búsqueda de material. Veo un par de altavoces Fender salidos de un vaporizer pero se me adelantaron.

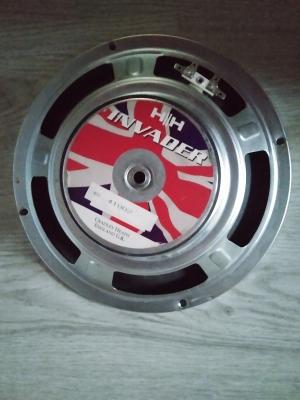

Al final el compañero Tito de aqui del foro me manda dos HH invader salidos de su combo Laney valvular por 25 pavetes la pareja. No son unos altavoces top pero por ese precio dos 10" para cacharrear pues va bien.

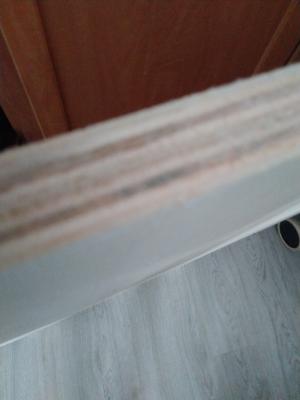

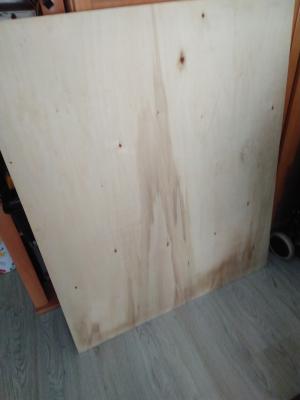

Busco madera y el contrachapado va a precio de caviar y encuentro por wallapop un chaval de Alzira (Valencia) que vende unos tableros de 118 x 99 x 2 a 9€. Con gastos de envio se quedaba en 18 pero le venía de paso mi casa y me lo entregó en mano. Precio inigualable pero lo malo los cortes. En las grandes superficies me hubiera costado cinco veces más pero me lo hubieran dado cortadito.

Me pongo manos a la obra y con un programa llamado sketchcut calculo los cortes. Este programa lo hace automáticamente le metes algunos parámetros y te aprovecha al máximo la madera. Como el disco siempre se come algo he dejado unos márgenes pero el aprovechamiento del material es perfecto.

Así que lo siguiente que toca es coger la sierra de disco montarse una guía y hacer serrin!!
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
desordenglobal
#2 por desordenglobal el 18/10/2023

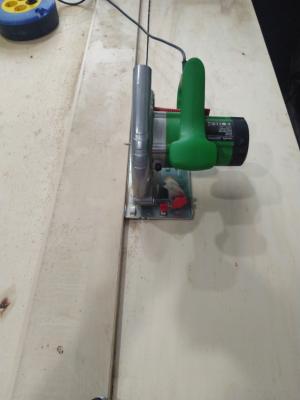

Me monto una guía para empezar a cortar y después de dos cortes me doy cuenta de que tengo que cambiar el disco que está muy quemado o esto va a ser un auténtico desastre. Además de que me está costando mucho cortar y sale mucho humo se me va la Sierra de la guía y no quiero que me salgan los cortes torcidos.

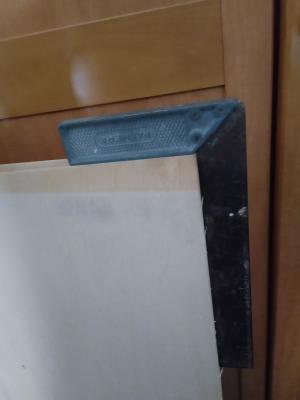

Compruebo que el tablero no esté deformado que las escuadras sean buenas y empieza a tomar medidas siempre intentando que la referencia de estas sea uno de los cortes originales del tablero.

Ya os habréis dado cuenta de que lo estoy haciendo en casa, casi me cuesta el divorcio pero es que ahora ya no voy mucho al chalet y me da mucha pereza subir aposta para hacer faenas.

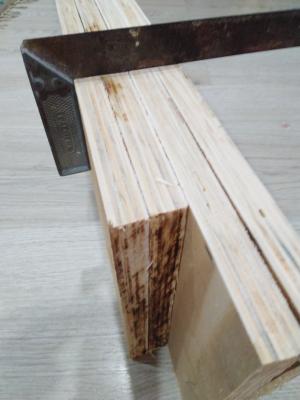

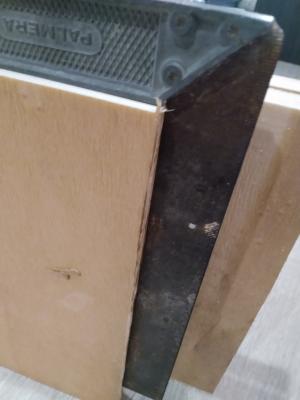

Voy haciendo los cortes y comprobando que me vayan quedando a escuadra y del mismo tamaño. Para la parte trasera dos cortes estrechos para hacerla semi abierta. Las medidas finales como podéis ver en el plano de cortes van a ser 65 x 35 x 25.
Una vez hechos los cortes voy replanteando otras cosas como los huecos de los altavoces y el marco decorativo que va a llevar. La idea es hacer un cajón como tal y encima meter un marco decorativo con unos motivos que le den un aire retro.

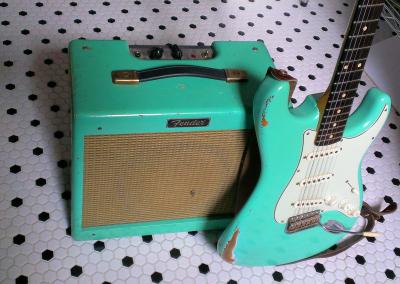

El acabado lo quiero hacer lacado al estilo de alguna serie vintage de fender que he visto por ahí. Adjunto foto.

No os asustéis por las formas raras que veais mas adelante. una vez llegado el momento os explicaré en que me he basado para hacer esas formas tan extrañas.

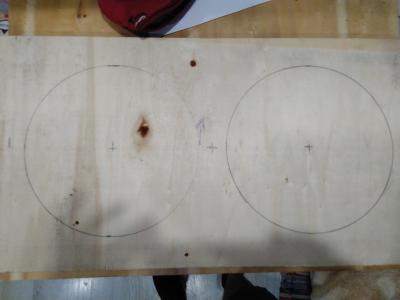

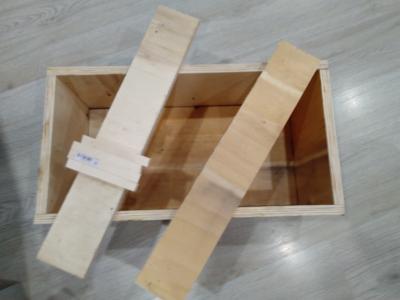

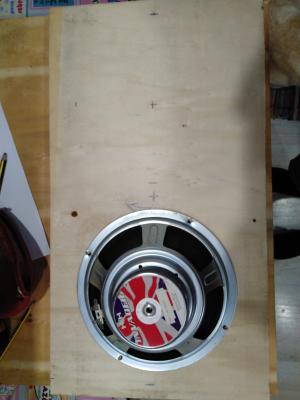

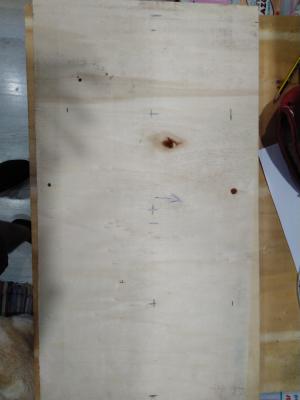

En la placa de madera que más tarde recortaré para hacer el marco decorativo marco el centro de los altavoces para poder tener una referencia dibujando los encima de donde puedo recortar y donde no puedo recortar. El siguiente paso es el ensamblaje de las piezas que podéis ver en la foto más o menos por donde van los tiros y el tamaño que va a tener.
