Si no se ven todas las imagenes, les dejo el archivo en word para que no pierdan detalle
http://www.megaupload.com/?d=NMG7Z42Z
INTRODUCCIÓN:
Pues la idea es hacer una imitación casera de la behringer FCB1010, que funciona con Guitar Rig ya que Muchos de nosotros utilizamos los pedales de expresión para controlar distintas modulaciones (volumen, wah, delay, etc.) y a la falta de algún método en la red para crear esta pedalera con estas características, decidí hacerla yo
Aqui un video de como queda el resultado final:
Aclaro además que no soy ningún experto en informática ni ingeniería, por lo tanto ustedes tampoco lo necesitan ser para crear esta magnífica pedalera casera.
Las instrucciones son bastante sencillas y utilizare un español lo mas entendible posible, cualquier duda, comentario, aporte nuevo, o corrección, son bienvenidos y serán agregados al post para enriquecerlo más.
MATERIALES:
CONTROL DE PLAY STATION (O JOYSTICK COMÚN)
NOTA: las instrucciones están hachas para el funcionamiento y medidas de este control, pero no veo el problema si utilizan cualquier joystick para computadora normal, solo tomar en cuenta los tamaños de los huecos en la etapa de creación del marco más abajo) (yo uso este control pues en los mercados abundan en la sección de chatarras usadas y son muy económicos)
• Se puede usar control de cualquiera de las consolas de PsOne o Ps2. (ver foto)
• Utilizar controles usados (en la sección de chatarras de los mercados ambulantes (tianguis) no deben sobrepasar los 25 pesos mexicanos). No vale la pena gastar en uno nuevo.
Nota: no importa que las palancas estén vencidas (ver foto), lo que sí es MUY importante, es que se fijen que el extremo donde se conecta este en buen estado, sin cables sueltos.
• Recomiendo comprar más de uno, pues probablemente estropeen uno haciendo las pruebas (yo estropeé 3)
ADAPTADOR
• Un adaptador de Entrada de control a USB (ver foto)
• Este es el material más caro de toda la pedalera, pues el sencillo cuesta 80 pesos mexicanos y el doble cuesta 140 pesos mexicanos (se encuentra en tiendas de electrónica)
NOTA: si van a utilizar un joystick USB, prescindir de este objeto
APAGADORES
• Simples switch “on/off” (ver foto) con tuerca cada uno (la tuerca la deben comprar por separado )
CABLE
• 4 metros será más que suficiente
MADERA
• Aquí hay dos opciones: Una es llevar los planos a un carpintero, y la otra es comprar la madera y hacerlo uno mismo (las instrucciones vienen siguiendo la segunda forma)
• una Placa sencilla de triplay de 1m X 30 (aprox.). En las madererías generalmente tienen sobrantes de este tamaño que venden económicas.
KIT DE SOLDADURA
• Cautín
• Soldadura delgada con ½ metro es suficiente
• Pasta para soldar (indispensable para que pegue a la placa de circuitos)
TALADRO
• Recomiendo usar brocas delgadas (ver foto) para perforar el hueco donde van a ir los tornillos, pues de esta forma la madera no se abrirá (si compraron un placa de triplay delgada)

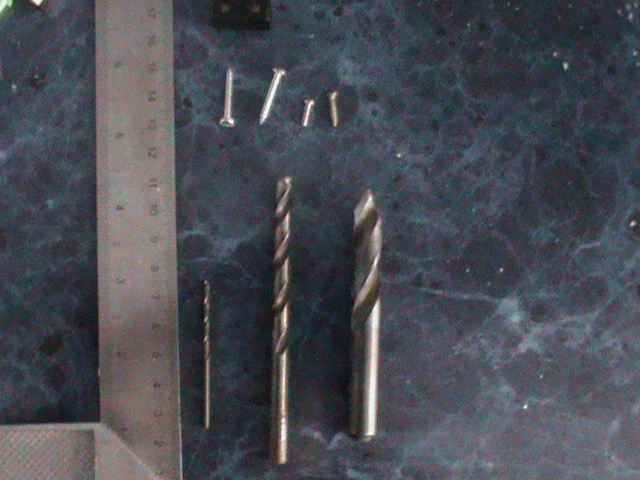

• De esta forma utilizaremos 3 tamaños de brocas (ver foto)
NOTA: yo utilice los tornillos que trae el control de play station para unir las tablas de triplay, pues son delgados y no dañan la madera que es muy delgada y queda bastante firme, entonces recomiendo estos tornillos para armar el marco de la pedalera.
MANIPULADO:
Antes de desarmar el control deben tener en cuenta que las conexiones de los ejes (palancas) son muy frágiles y se desueldan muy fácilmente (ver foto).
Entonces lo mejor es hacer las pruebas y el soldado de los cables con el control fijo y conectado a la computadora
NOTA: no le afecta que se manipule, perfore o suelde mientras está conectado y prendido
Desarmado (ver foto)
BOTONES:

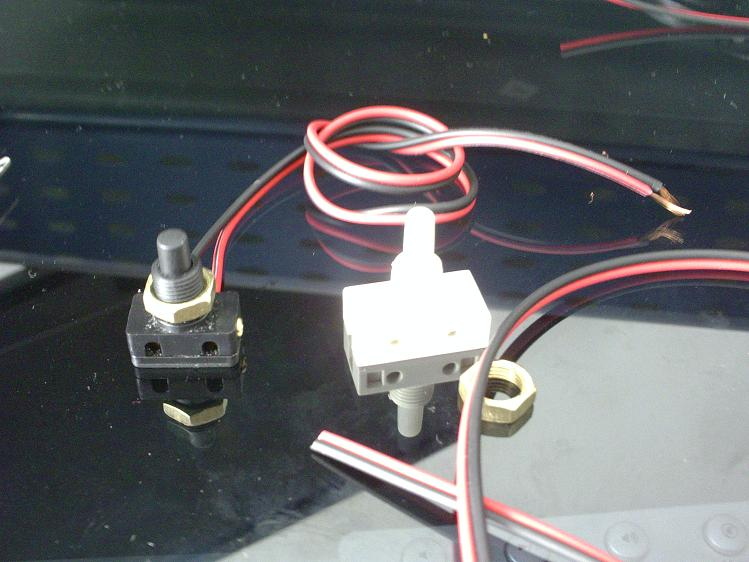

• Armar 8 switch o botones con un cable de 40 cm cada uno (ver foto)
NOTA: El control de Play Station tiene un total de 12 botones, y 4 controles de POV (flechas), sin embargo este tutorial está hecho para 8 botones. Así que, si se va a modificar el número de botones o de pedales, deberán modificar el tamaño del cable y de la madera.
PREPARANDO PRUEBAS.

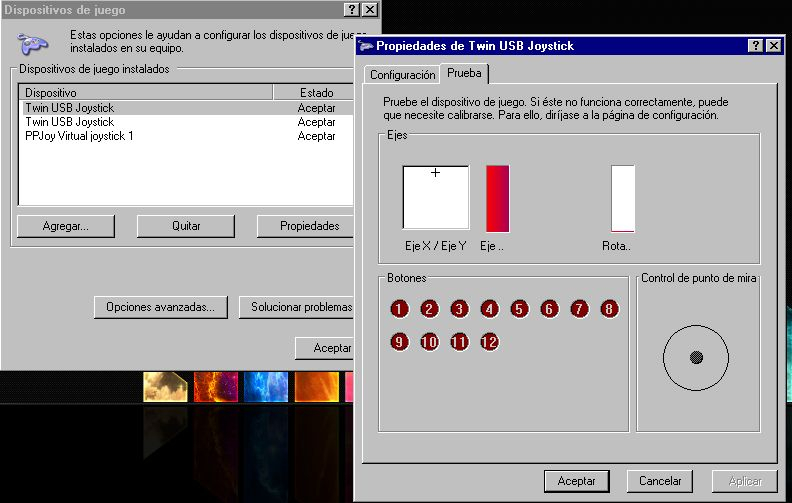

• Conectar y ejecutar la configuración del joystick: en panel de control y dispositivos de juego (ver imagen)
• Los circuitos de los botones tienen una capa negra (le llamo capa negra pues no se qué es) que debe ser retirada raspándola firmemente (indispensable para que peguen los cables)(ver foto)
nos aseguraremos que prendan los botones en la pantalla (configuración de joystick) colocando el cable rojo sobre los circuitos de algún botón (NOTA: se deben tocar los 2 circuitos de cada botón, que se encuentran uno al lado del otro con el cable rojo para que prenda) (ver foto de arriba)

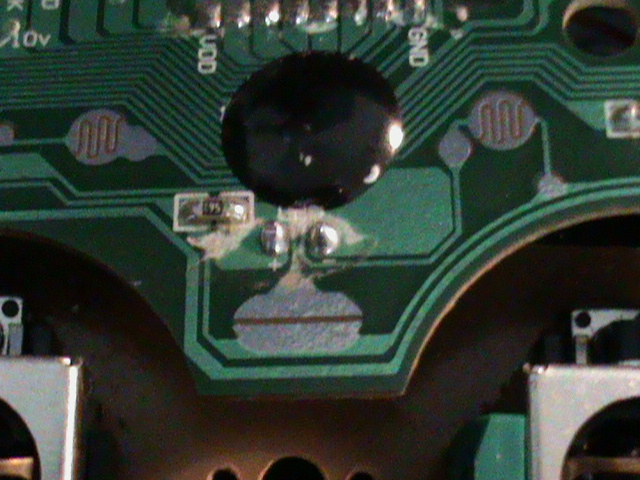

• Es recomendable hacerle en esta etapa unos agujeros en las zonas QUE NO crucen ningún circuito para poder fijarlo más tarde a la base de la pedalera (ver foto) estos agujeros no incluyen a la paca de los análogos o palancas, pues esa ya tiene agujeros de fabrica que lo fijan en el control.
NOTA: Algunos controles ya los traen de fabrica como el de la foto
NOTA 1: para que funcione correctamente el control, el botón de análogo (el botón de las palancas y el led rojo) debe estar permanentemente prendido, si se apaga deben colocar un cable por la zona del botón hasta que prenda el foquito rojo y será el primer cable que soldemos antes de comenzar con lo demás (si tienen problemas al soldar ver nota 5 del siguiente paso) (ver foto)
NOTA 2: Probablemente su control de play station sea distinto en su interior que el de las fotos, pero el procedimiento es el mismo.
PRUEBAS Y SOLDADO
Esta es una parte complicada así que lean con atención las instrucciones y las notas al final del paso:
(Si tienen una forma más fácil de hacer este paso no duden en mencionarla)

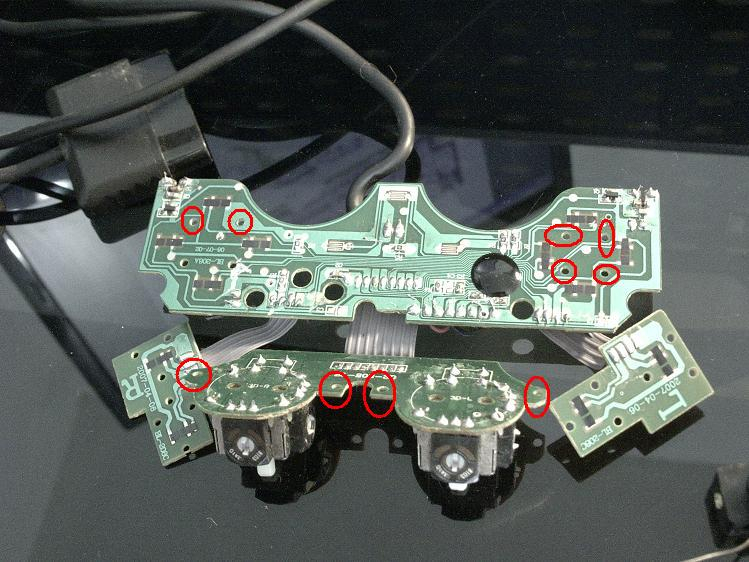

• El objetivo es encontrar una combinación en los cables de cada botón (rojo y negro) que permita controlar algún botón:
• Entonces: primero tomamos un switch y soldamos el cable rojo (ver nota 5) en los circuitos que prenden algún botón del control (ejemplo el botón X) hasta que quede prendido en la pantalla de configuración de joystick.
• Después: colocaremos el cable negro con los dedos en cada circuito del control presionando el botón hasta que veamos en la pantalla que logramos controlar algún botón (no forzosamente tiene que ser el botón del cable rojo, en este caso el botón X) cuando logremos controlar algún botón (el que sea) soldaremos el cable negro en ese circuito, procurando no tocar ningún otro , tomaremos otro botón y repetiremos el proceso
NOTA 1: Probablemente queden algunos botones sobrantes prendidos de forma permanente, eso no afecta en nada, siempre y cuando los 8 botones que logremos controlar funcionen independientemente, es decir, que al apretar un botón solo se prenda o apague UN INDICADOR A LA VEZ y no 2 o más
NOTA 2: si colocamos el cable rojo en el botón X (por ejemplo) no forzosamente terminaremos controlando este botón, sino tal vez terminemos controlando el botón L1, u otro, esto tampoco afecta.
NOTA 3: Aparentemente los controladores POV (las flechas) solo se pueden utilizar 2 a la vez, esto quiere decir que podremos manejar por ejemplo solo arriba e izquierda, lo que se reflejaría en una diagonal en la pantalla, entonces una vez controlados estos botones, olvidar el resto (en este caso abajo y derecha).
NOTA 4: como el botón de encendido de los ejes o palancas debe de estar permanentemente encendido, no es necesario encontrar una combinación que lo controle, basta con soldar solo un cable rojo pequeño a este circuito hasta que encienda, colocar cinta de aislar en el otro extremo del cable y eso evitara que se apague.
NOTA 5: Para un correcto soldado se deben asegurar que los circuitos no estén cubiertos con la capa negra que mencione en la parte de “preparando pruebas” y deben colocar pasta para soldar en el circuito a soldar y en la soldadura, luego colocar el cable en el circuito y precalentarlos juntos (hasta que se derrita la pasta) antes de soldarlo. (Aclaro que aprendí a soldar a partir de ensayo y error, así que siéntanse en confianza de corregirme cualquier error que cometa)

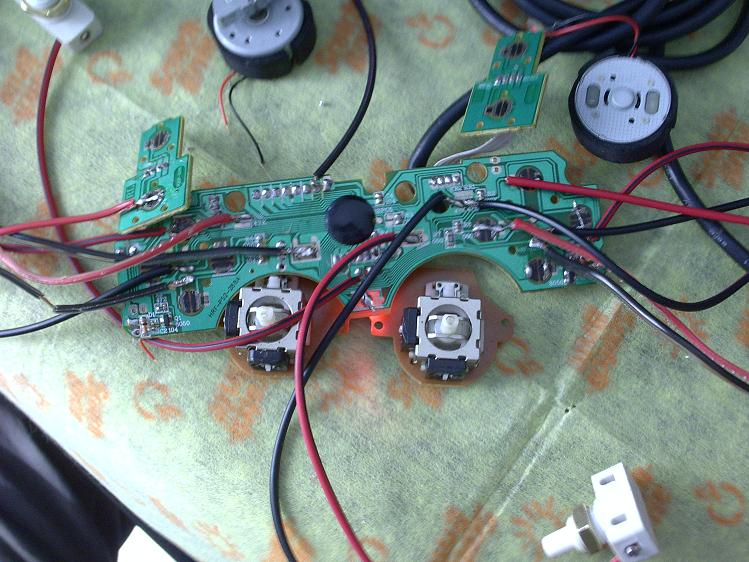

Debe de quedar algo así:
• MARCO DE LA PEDALERA:

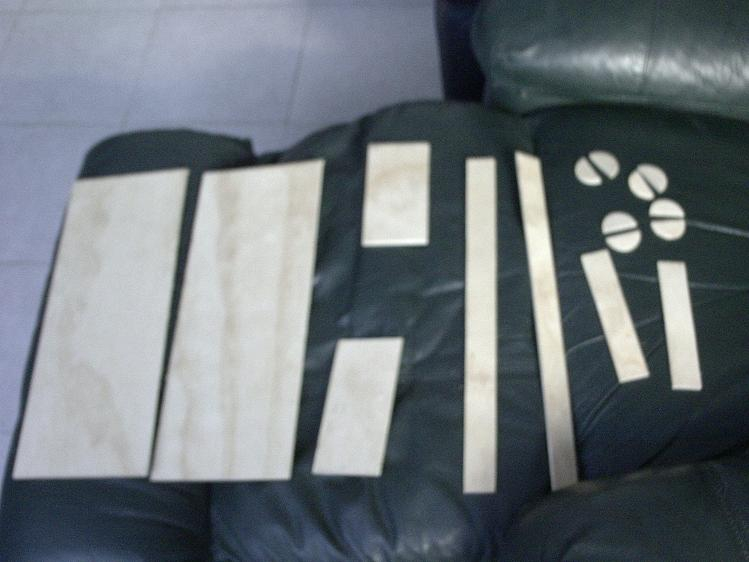

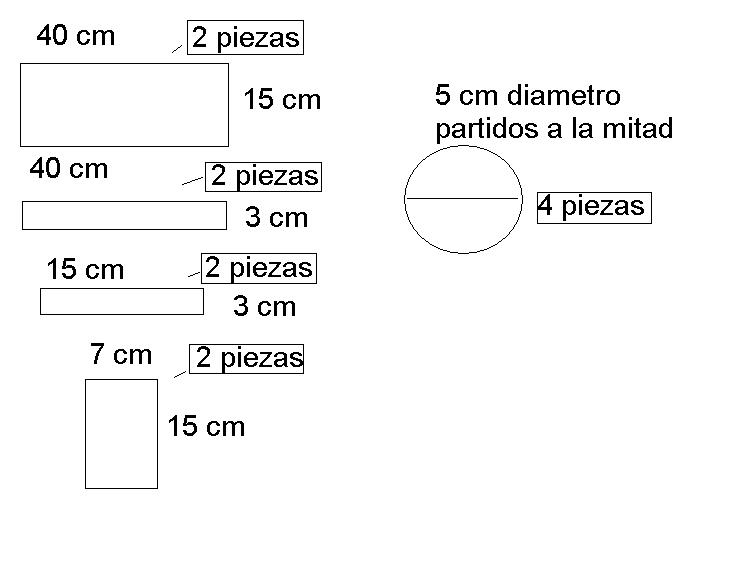

• Necesitaremos lo siguiente de la madera (ver imagen y fotos):
NOTA 1: Los círculos deben de hacerse de aglomerado (ver foto) que son 5 capas de triplay pegadas, pues esta zona requiere quedar firme y soportar el peso completo de nuestra pierna.
NOTA 2: Para crear los círculos: algunos carpinteros tienen una broca especial que hace estos círculos, (no importa que el tamaño aumente poco, pues solo se verá reflejado en la altura del pedal y no en su funcionamiento) así que recomiendo mandar hacer estos círculos y no hacerlos uno, pues así quedan perfectos.
Armado de Base:

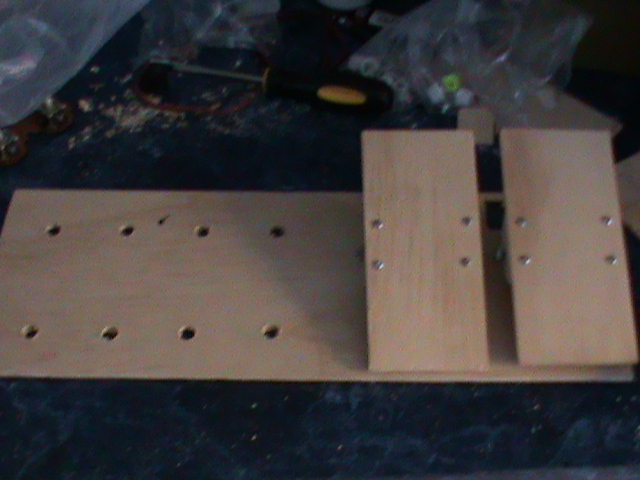

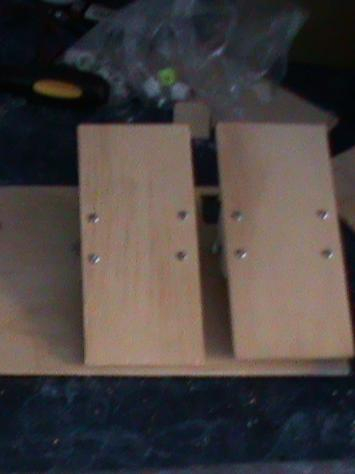

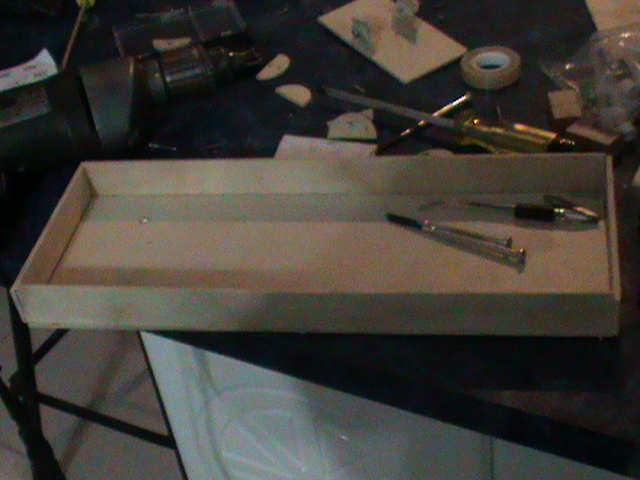

• Armar base (ver foto)
NOTA: yo utilice los tornillos que trae el control de Play station, para no “abrir” la madera
ARMADO DE PEDALES DE EXPRESIÓN.

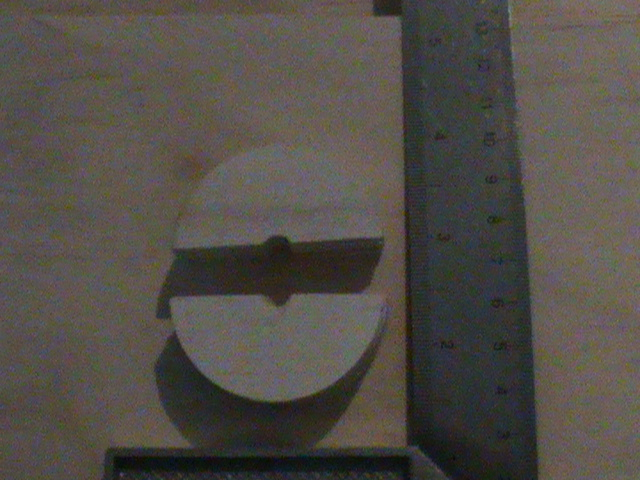

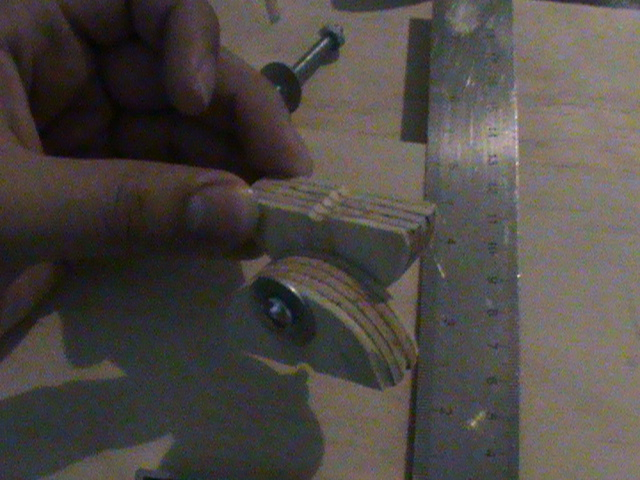

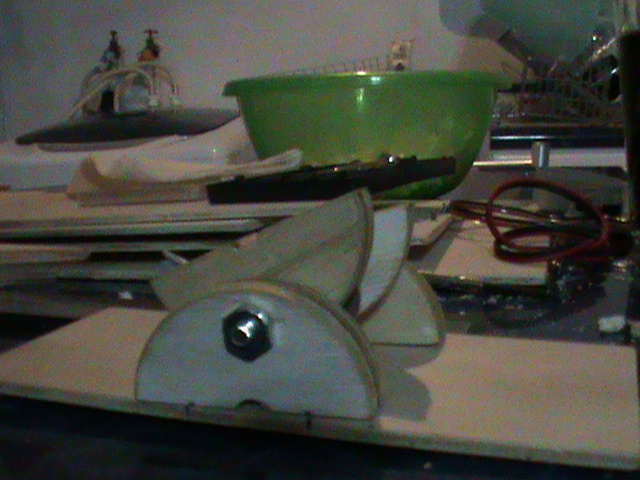

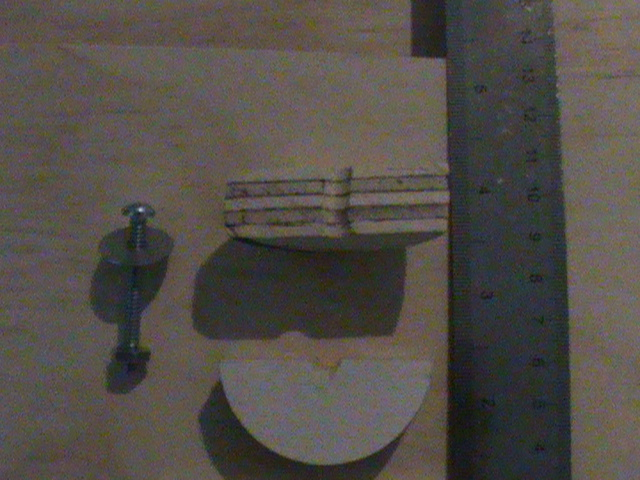

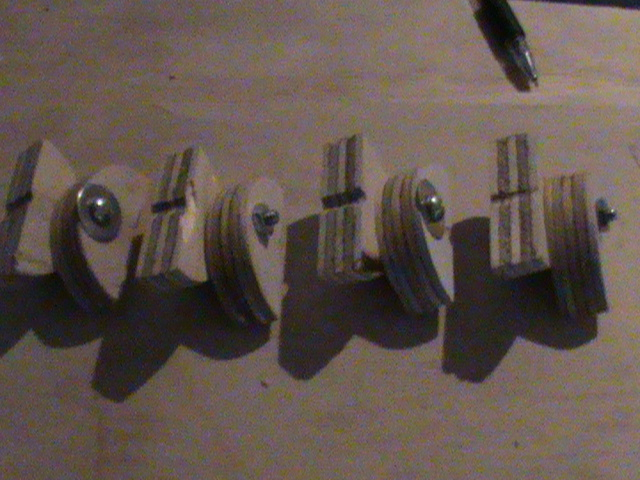

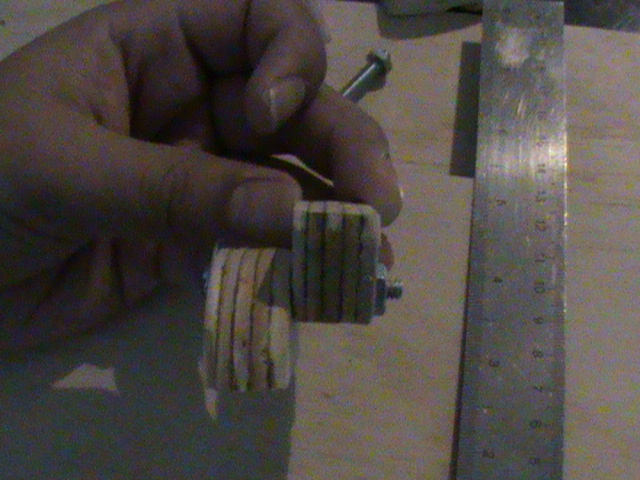

• Uniremos 2 medios círculos y perforaremos la parte superior de estos (ver foto):
• Los atravesaremos con un tornillo
NOTA 1: recomiendo hacer pruebas de tamaño con la broca en madera que no usemos para comparar el ancho del tornillo y el ancho de la broca, pues debe de quedar apretado y firme.

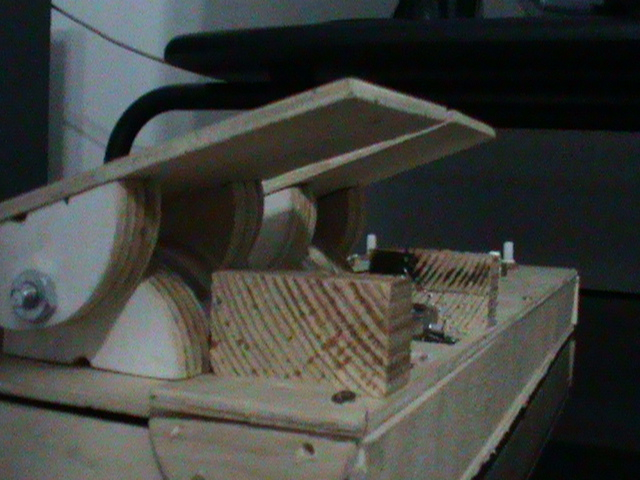

• Los fijamos al pedal de expresión lo más recto que podamos (ver foto)
NOTA 1: Aquí utilizar pijas (tornillos) de tamaño normal y no los pequeños que utilice para armar la base, pues debe quedar bien firme.

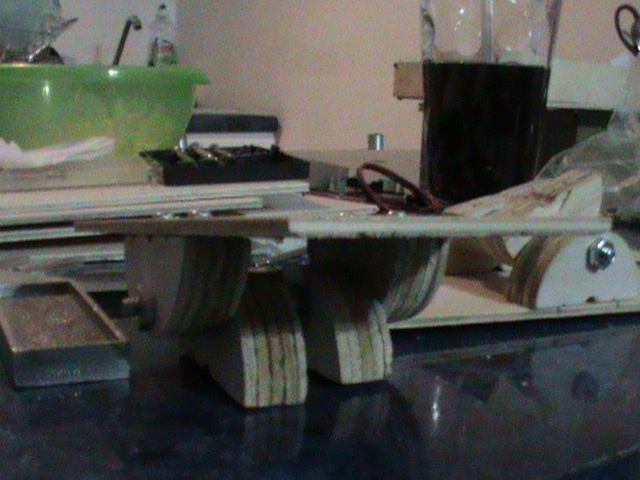

• Los fijamos en la tapa (parte izquierda o derecha como se acomoden) lo más recto que podamos (Ver NOTA 1 de arriba) (ver foto)

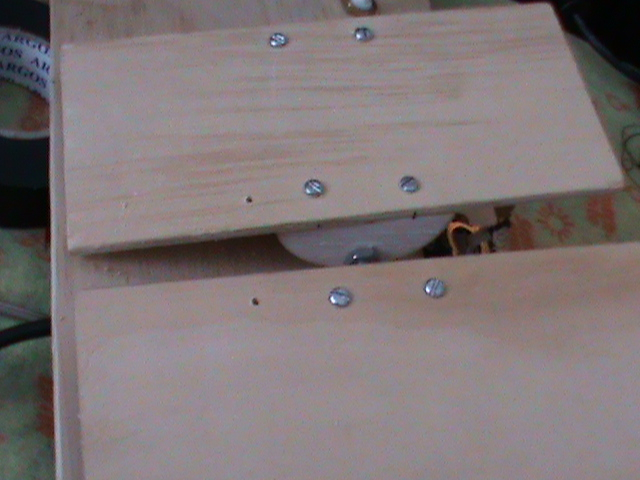

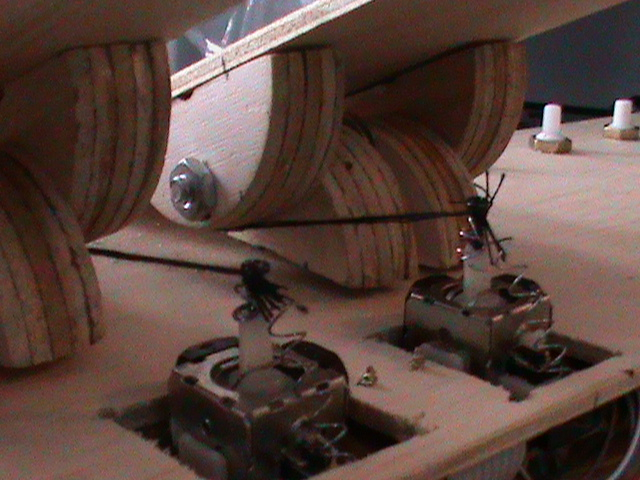

• Después Colocaremos 2 pequeños tornillos en los huecos de las palancas del control

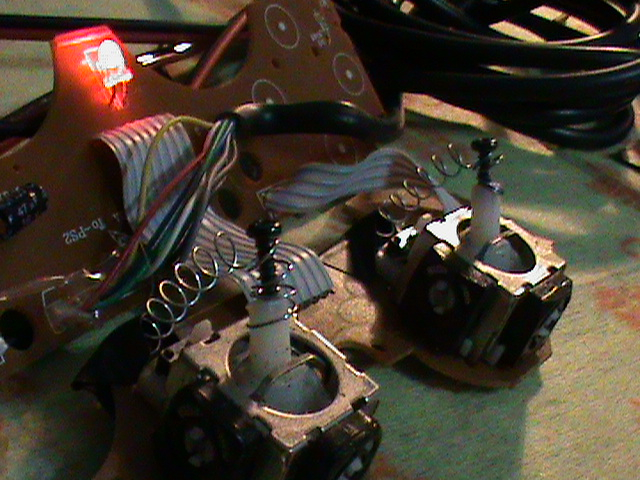

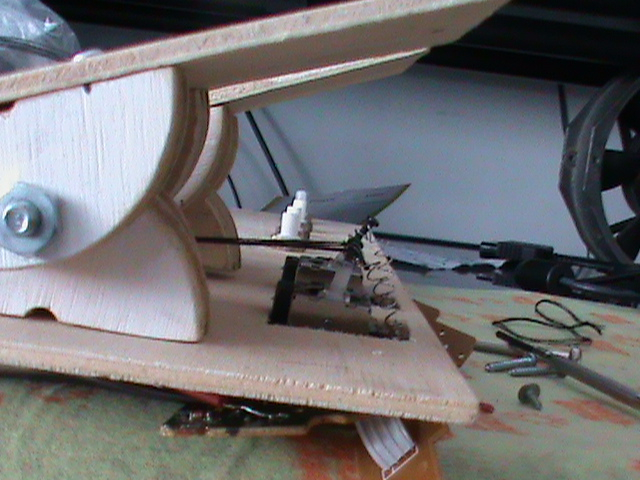

• Ahora utilizaremos 2 resortes pequeños (los de los bolígrafos retractiles funcionan perfecto) para sostener las palancas del control hacia atrás (ver foto)
PERFORADO DE ESPACIO DE BOTONES.

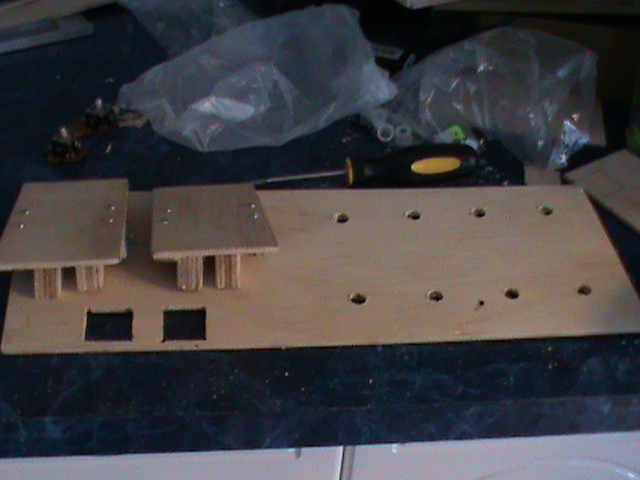

• Hacemos los agujeros con la broca más grande (ver foto de brocas del principio) de tal forma que solo quepan los botones y se logren sujetar con la tuerca del otro lado.
• Se hacen los agujeros de las palancas que queden frente a los pedales de expresión que son de 2.5 cm de ancho por 3 de largo y un espacio de 2 cm entre ambos (ver foto)
ENSAMBLAJE FINAL

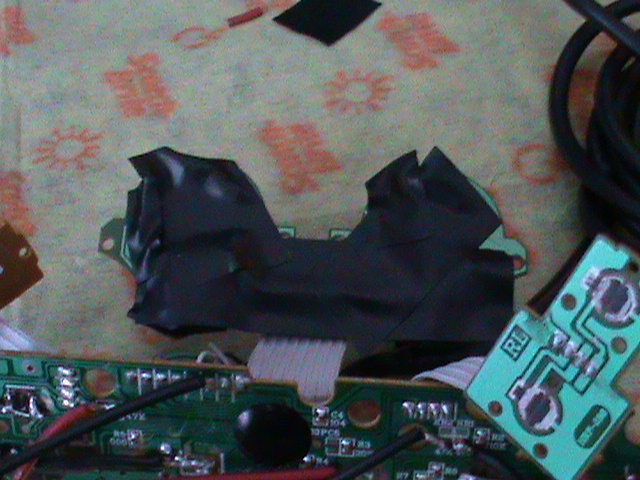

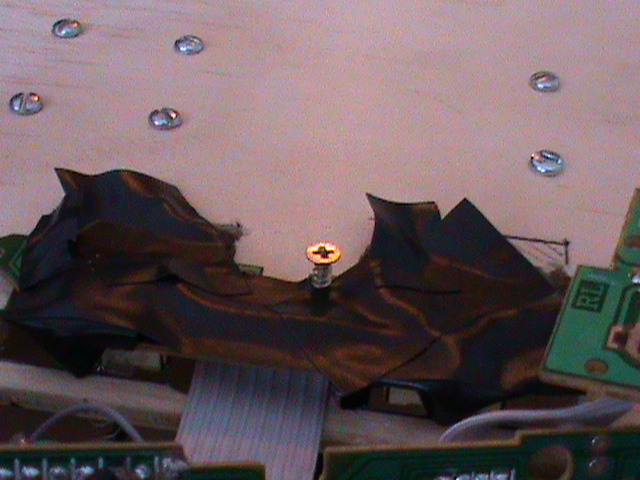

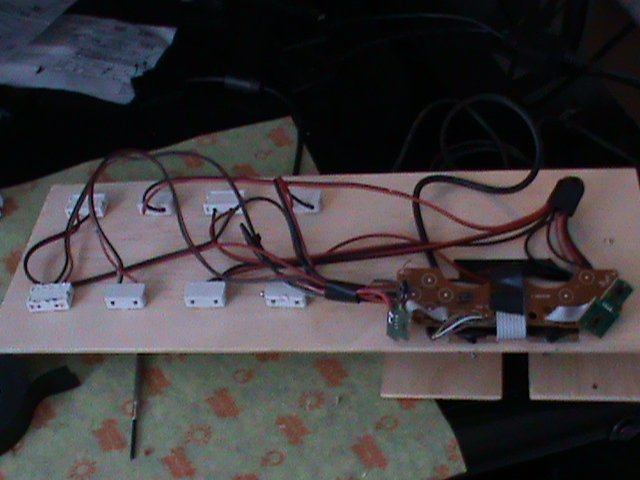

• Colocamos cinta de aislar debajo de las palancas las fijamos junto con el resto del control a la tapa (ver foto)
• Colocamos los botones en su lugar, no importando el orden (ver foto)

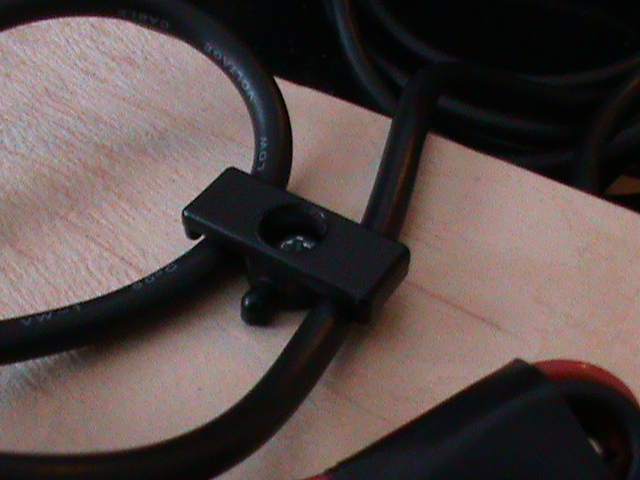

• Aseguramos el cable a la tapa, para evitar que un jalón rompa las finas soldaduras (ver foto)
NOTA: Esta parte se puede hacer con unas “grapas de pared” que se usan para fijar los cables telefónicos en las paredes: en la foto utilizo un seguro que tenia de otra pedalera y que desconozco donde se puede conseguir.
• Cerramos la tapa
ETAPA FINAL

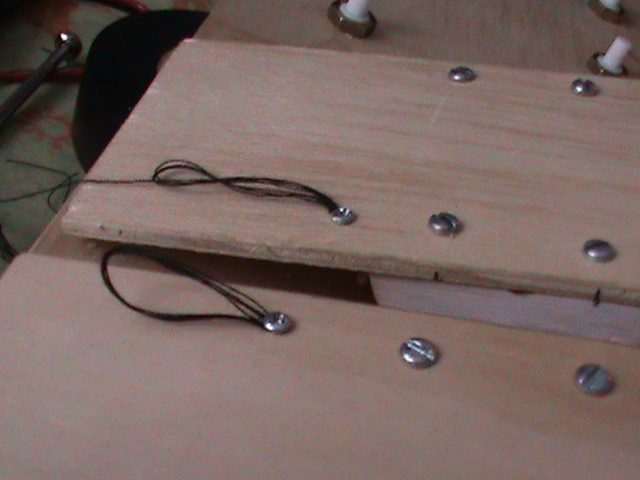

• Haremos unos agujeros en los pedales de expresión (ver foto)
• Introducimos un lazo que pase por debajo del pedal (debajo del medio circulo) hasta atorarlos en la palanca de tal forma que, con el pedal hasta atrás la palanca este hasta adelante, a través del agujero controlaremos el largo del lazo y colocaremos un tornillo para fijarlo una vez obtenido el resultado deseado. (ver foto)
• Colocamos unos topes en la parte de enfrente (ver foto)
Y LISTO
CONFIGURACÌÓN
Lo que acabamos de crear un controlador MIDI y hay cantidades de páginas de cómo configurar el guitar rig con controladores MIDI
Asi que no profundizare en el tema:
Para que funcione necesitamos 3 programas esenciales
• MapleVMC (este genera entradas virtuales de MIDI)

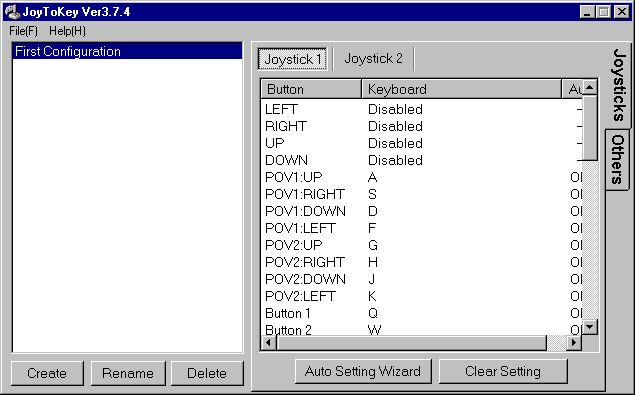

• Joy To Key (se deben asignar teclas a cada botón) (ver imagen)
NOTA: se debe activar la opción de “use POV switches” para poder asignar teclas a las flechas

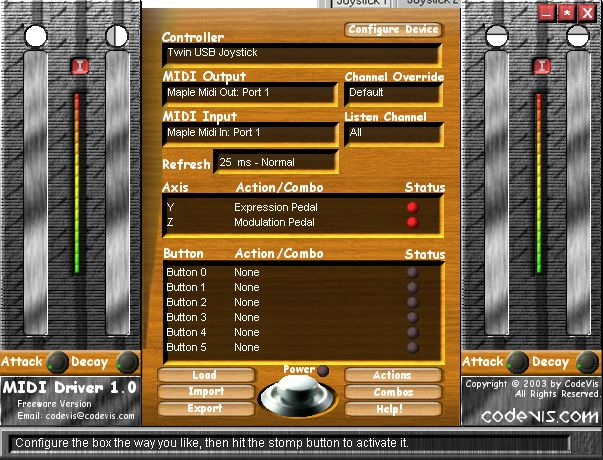

• MIDIDriver (necesario para configurar los pedales) debe de quedar asi:(ver imagen)
LISTO!!!!!!!!!
Nota Final: La pedalera la llame la MC260 (iníciales de mi esposa Magali Candia quien me ayudo bastante en la idea y realización).
A disfrutar!
