Bajar tensión de placa

El primer nodo , es de donde sale el B+. el cable que alimenta el primario del trafo de out. si, por ejemplo, pones una resistencia intercalada de digamos 2K2, o 4K7, esa tensión baja. tendrias que probar que valor de resistencia se adapta a lo que quieras conseguir.

Y también ten en cuenta que tendras que reajustar el bias...si cae la tensión de placa, sube la corriente...por lo tanto baja antes tu el bias..y luego lo subes a su sitio para que no le des una sacudida a los tubos...

pero antes de nada...intenta que alguien te preste un polímetro RMS, y mides la tensión de filamento con precisión.

Entiendo que te refieres a poner una resistencia a la salida del puente rectificador no? De hay sale a un divisor de tensión y a los condensadodores de filtro.
He pedido un Tester rms cuando llegue miro tensiones reales de placa y de calentadores y si veo con con el selector a 240v no llega a la tensión mínima de filamentos comento.
Ahora mismo en placa estoy en 460v que creo que es buena, una pena lo de filamentos…. Testeare nuevamente con el RMS haber si puedo darla por buena
De todas formas, se degradan mucho las válvulas con un voltaje de 5,5v? Es por valorar si merece o no la pena…
He probado el ampli y suena espectacular pero si voy a reducir la vida a la mitad de las válvulas pues cambiaré… pero si se van a degradar un 10% antes pues como que paso de liarme
Un saludo

Hay un truco sencillo para bajar la tensión de placa utilizando dos diodos. Se colocan entre el primer condensador el segundo apuntando con la raya al primero.

A ver si me explico bien , los sueldas por las patitas y al primer condensador la otra patita a la resistencia y la otra pata de la resistencia a el segundo condensador.

En un marshall 18w se usa de 5w. Y por ejemplo, si quieres bajar 49v dc : sueldas dos de 20v.

No se si me he explicado bien.

Hola se agradece!! Pero no te entiendo bien…
Si sería tan amable de hacerme un dibujo para verlo será más fácil de entender.
La fuente de alimentación lleva un divisor de tensión , lo que comentas es que ponga un un diodo entre el + del condensador y la resistencia y lo mismo para el otro condensador y resistencia.
Debería de ser un un zener o de los normales?
Un saludo

Si, son zeners..

A ver si puedo hacer un dibujo..

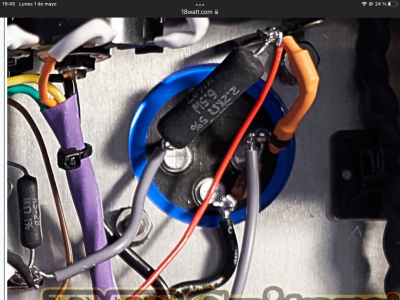

A ver así , es en el primer condensador, en este caso uno doble.

También se puede poner entre el tap central y tierra, del devanado de alta.

#18 :

Podrias hacer un dibujo, mas parecido a como seria en el esquema ? Gracias.

Si. Estaría bien el esquema.
Poner en el tap de alta un Zener haría bajar la tensión de bias también eso no contemplo ya que no tienen tap independientes
Gracias
Este es el trafo:
Primary: 115, 220, 230 & 240 V @ 50/60 Hz
Sec. 1: 720 V C.T. @ 200 mA, 60 V Bias Tap
Sec. 2: 6,3 V C.T. @ 6 A
Sec. 3: 6,3 V C.T. @ 3 A

El original:
Sec 350-350
Sec 6,3
Sec bias 58v
Sec 12v

No tengo esquema, foto.

#22 .
Creo que he entendido la ubicación del conjunto de Zeners. Lo que no me ha quedado claro es la orientación de los Zeners .
En el dibujo parece que están las dos marcas en la parte de abajo del diodo. Es así correcto ?

Buenas
Pues he hecho mediciones con un Tester trms
Y la cosa cambia… no sabía yo de esto…

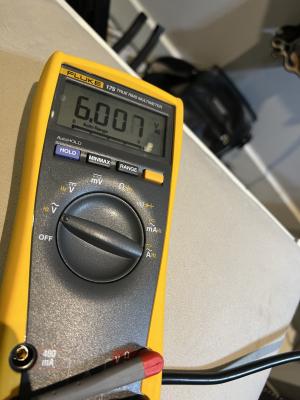

Tensión de calentadores está entre 5,8 y 5,9v

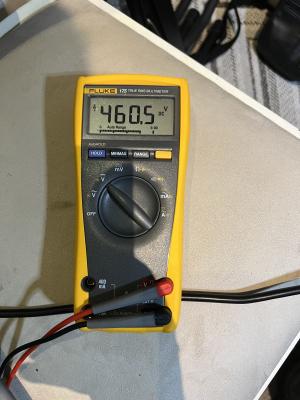

Tensión de placa 461v

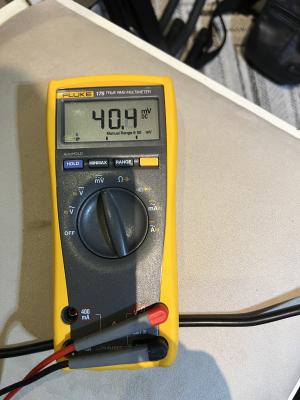

El ajuste de bias que había hecho con el otro Tester estaba 10ma más bajo así que he vuelto a ajustar. A 42ma
Creo que son valores aceptables y se quedará así, os parecen buenas las medidores?
Muchas gracias a todos por vuestros consejos y sabiduría!!
