Es contradictorio lo que dices al principio y al final, en que quedamos?
2
#2 para decirlo mas simple quiero que el pedal respete el tono de la guitarra lo mejor posible sin recortar agudos
En principio, con un condensador de 100nF dejas pasar toda la señal de la guitarra. Ante la duda, pon lo mismo en la salida.
Ojo, si tienes un ruido de masa, el condensador estará actuando sobre ello también, pero no debería estar (algo hay en el circuito que no está del todo bien).
Te recomiendo que busques los PDFs de unos libros-artículos que publicó Brian Wampler sobre modificar pedales y electrónica; lo explicaba bastante bien.
pruebalo con pila, sin sigue haciendo ruido tirale a la basura o depuralo
#4 probe uno de 100nf de los verdes cuadrados y filtra muchisimo agudo, la vuelve oscura y corta mucho sustain, creo que tengo mucho que aprender, crei que mientras menos nf dejaba pasar mas señal
#5 con pila no hace ruido, pero ese no es el punto, el punto es que quiero encontrar una medida de nanofaradios que deje pasar el total de señal de la guitarra
#6 Pero lo tienes en serie con la señal? Quiero decir, no tendrás el condensador enviado a tierra, no? Eso sí te mataría casi todo el tono.
#8 esta en serie con la señal, y al final hay otro capacitor 222 a tierra y con el pote de tono
Puedes poner el esquema que has seguido?
1

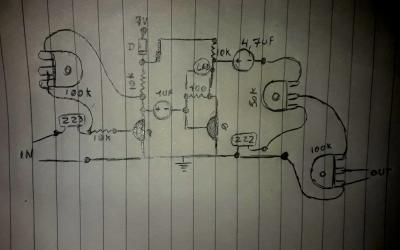

#10 espero que se entiendan son basicamente 2 transistores 2n3904 y 3 potenciometros drive,tono y volumen, aclaro que los potes que puse son los 3 de 250k
Archivos adjuntos (
loguéate para descargar)
#11 se entiende bien, varias cosas, el pedal que quieres imitar el sonido está calculado alrededor de un amplificador opcional doble esto es varias decenas de transistores dentro de un encapsulado de 8 patillas, con tres transistores de media ganancia no lo vas a conseguir pero ese circuito se puede mejorar con unos pocos cambios.
Condensador de entrada 10nF con esto te acercas al DOD,
Sustituye el led de la realimentación por dos diodos 4148 en contrafase.
Cambia el condensador de 1uF por uno de poliéster de 100nF
De momento esto te va a hacer un overdrive con clipping simétrico y más agudo
