Hola compañeros,
Acabo de terminal este pedal, gracias por la info a todos los participantes.
He hecho la versión stripboard de Sabrotone con el add_on G-String (gracias a culebra #29 ). Hasta el momento funciona de lujo, gran pedal, se come todo el ruido.
Solo he tenido un problema, y es con el sistema de apagado/encendido, he puesto un 3PDT y he seguido el esquema de Luiyi ( #17 ) que consiste en llevar a masa el pote central cuando se apaga el pedal, de esta forma la señal sigue atravesando el pedal pero el efecto queda a 0 y el led apagado.
Lo que me ha pasado con este esquema creo que es lo mismo que le pasó a Serg10 ( #57 ), no se qué combinación de botones utilicé, el caso es que se me chamuscó el potenciometro.

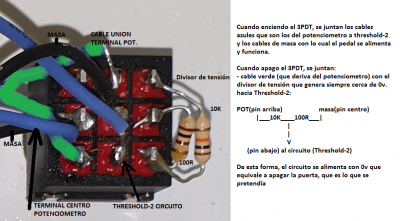

Al final lo que hice fue meter un par de resistencia como divisor de tensión para conseguir 0v (adjunto foto con explicación por si le sirve a alguien)
Y un video de demostración para quien le interese
