Clon DIY del ISP DECIMATOR G STRING VERIFICADO

#27
Para hacerlo true bypass usaria un 3pdt pero del 1 al 6 lo usaria con pentelium como si usara un 2pdt y los pines 7 y 8 para desvincular el cableado guitar in / out del circuito... habria q probarlo, si alguien lo ya lo hizo podrian comentarlo, saludos

Goyo Estevez escribió:

El trimmer es para regular el volumen de salida, para hacer que éste sea igual con el pedal encendido y apagado. No tiene nada que ver con el Potenciómetro, que regula el nivel de ruido que corta el pedal.

Me referia a que el trimmer es una resistencia variable al igual que el potenciometro... obviamente en el circuito no tiene nada que ver.... es igual

El transfer es el mismo a pesar de los cambios de componentes?

#39

Sí, yo ya tengo el mio acabado de hace unas semanas...

Qué tal el Transfer, el proceso. Ha sido difícil?

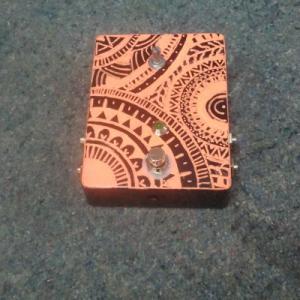

Lo he realizado siguiendo las indicaciones de este hilo y funciona genial!!Es un super pedal!Gracias por la info!!

Dejo por aqui info extra:

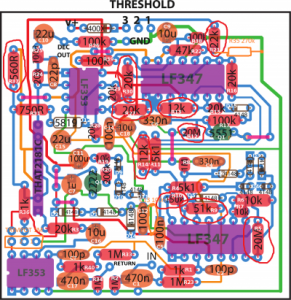

Algunos valores están mal y falta algún componente, adjunto dibujo y listado de todo ello, aunque funcionar funciona tal cual esta y a primera vista no encontré diferencias con los valores correctos, pero por si acaso lo deje tal cual el original

https://i.imgur.com/3htAtEA.png

valores erroneos:
r5 20m -> 22m
r9 51k -> 27k
r10 150k -> 100k
r12 20m -> 10m
r13 12k -> 20k
r14 12k -> 20k
r21 22k-> 68k
r27 20k-> 10k
r30 20k-> 10k
r37 560ohm-> 620ohm

Componentes faltantes:
r35 270k (de pin10 del lf347 de arriba/derecha a masa )
c13 100n (paralelo a c12)
trimpot 1m->estan los agujeros abajo-izquierda sobre lf353 (pinout: 3-2-1)



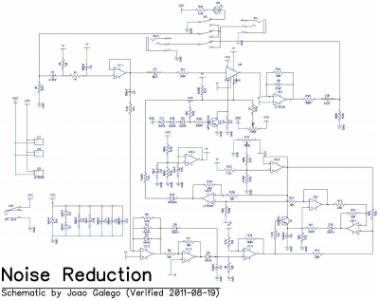

El esquema para la versión sin loop pero que coinciden el nombre de los componentes con el layout
https://i.imgur.com/USPdZez.jpg

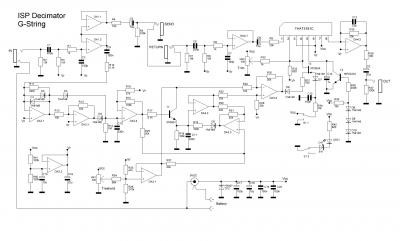

Otro esquema de la versión con loop (la g-string), no coinciden nombre de componentes.
https://i.imgur.com/7QdZpar.jpg

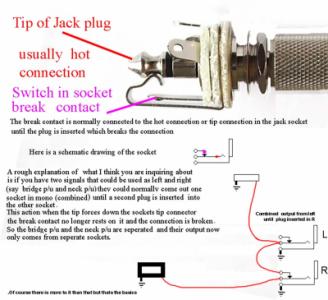

Un esquema que encontré por ahí de como conectar dos switched jacks para que mientras no se están usando no cierren el circuito (útil para el loop send-return)
https://i.imgur.com/0zvRVom.jpg

Mil gracias. Tengo en mente hacerlo en cuanto pueda. Aprovecho para decir que el esquema que puse en #29 funciona perfectamente.

Hola compañeros, soy el creador de este hilo y me alegra mucho ver tanta gente que haya hecho este pedal. Yo hace 4 años que lo hice y funciona de perlas. Se ha convertido en el pedal mas leal de todos los que he tenido/construido. Es un fijo en mi pedalera.

Serg10 escribió:

valores erroneos:

Yo hice el montaje con el layout de la primera página y funcionó a la primera, de hecho lleva funcionando 4 años. El tema es que pone que el layout es isp decimator g-string y en realidad no es g-string, es el normal. El g string es el que permite hacer de puerta de sonido el el lazo de efectos. Esa es mi teoria, en mi caso, hice el montaje de la primera página y dado que yo lo en la entrada del ampli, me va de 10.

Un saludo a todos y a seguir construyendo.

#44

sugarray escribió:

Yo hice el montaje con el layout de la primera página y funcionó a la primera

Si, yo en principio también y me funcionaba igual de bien, no parecen muy críticos esos errores.

sugarray escribió:

El tema es que pone que el layout es isp decimator g-string y en realidad no es g-string, es el normal.

Es que este permite hacer el lazo, tiene el "send y return" y el in y out, el normal solo tiene un in y out como cualquier pedal. Si miras el esquema 1 (normal) y 2(g string) el cambio es muy poco, simplemente hace pasar la entrada por el operacional extra y un par de componentes más.

De todas formas yo lo he probado con el loop puenteado y va bien, también he probado pasar los pedales por el loop como indica en la guía oficial y va bien también, conectarlo al send y return del ampli no he podido pq mi ampli no tiene de eso

Yo también me lo estoy haciendo y creo que coincidimos en los errores. A mi me quedaría así , en el pcb he añadido pads para la resistencia que faltaba, he dejado los pads de el condensador de 100pf que no aparece en el esquema, y tampoco he añadido pads para el condensador de 100pf que aparece de más en el esquema.

Jon Mirena escribió:

he dejado los pads de el condensador de 100pf que no aparece en el esquema, y tampoco he añadido pads para el condensador de 100pf que aparece de más en el esquema.

¿Me podrías indicar cuales son esos dos condensadores?
Editado: He revisado los dos condensadores de 100pf del circuito y parecen estan en su sitio, lo que pasa es que uno de ellos pertenece a la parte del loop o sea que no sale en uno de los esquemas, debes mirar el otro esquema y veras que si aparece y esta ok.

Yo también me lo estoy haciendo y creo que coincidimos en los errores. A mi me quedaría así , en el pcb he añadido pads para la resistencia que faltaba, he dejado los pads de el condensador de 100pf que no aparece en el esquema, y tampoco he añadido pads para el condensador de 100pf que aparece de más en el esquema.
