COMO INSTALAR: Toggle para conmutar capacitadores

Salvador Martí Martínez
#1 por Salvador Martí Martínez el 15/02/2017
Buenos días

Ante todo mi agradecimiento a todos los que participáis en el foro y exponéis vuestros conocimientos. De hecho, gracias a este foro me aventuré a ocupar mi tiempo en hacer guitarras (solo llevo dos, y un cigarbox casi acabado), pero voy ya a por la tercera.
Como es norma del foro, antes de escribir este post he buscado de muchas formas para ver si encontraba una solución a mi duda y no he diso capaz de encontrar ningún post que me la resolviera
Actualmente estoy preparando una telecaster tipo thinline con madera de fresno y tapa de arce flameado, con un diseño sencillo, sin mucho herraje en la que solo quiero a poner una pastilla de mástil y me he decidido por una VINTAGE STACK TELE de SEYMOUR DUNCAN.
Quiero montarla con una pastilla de tamaño single coil pero con doble bobina para dar versatilidad al sonido pero respetando la sencillez de una tipo telecaster Así obtendría un sonido tipo humbucker pero con la posibilidad de conmutarlo a single coil.
Por estética, en lugar de push/pull voy a instalar un mini toggle de tres posiciones para obtener sonido de las pastillas en serie, en paralelo y en split, y usaré potes de 500 k. El esquema es el que adjunto según el tipo de colores de Seymour Duncan
[ Imagen no disponible ]

Y ahora viene la pregunta es. ¿Es posible poner un toggle de dos posiciones para cambiar el tipo de capacitador? Es decir, quiero poder alternar de un capacitador de 33 nF a uno de 15 nf (el famoso Woman Tone) y poder cambiar así el matiz de sonido “normal" del humbucker y de la single coil.
Pensaba que poniendo un switch de dos posiciones de alguna manera en el pote de tono se podría hacer pero no sé si es posible (desde el punto de vista técnico) y si es lógico hacerlo o una sencilla aberración. En definitiva habría dos potes y dos toggles
Realmente no es que busque un sonido en concreto, sino algo propio y trato de experimentar y hacer algo distinto.
Agradezco de antemano e infinitamente vuestras respuestas.
Recibid un saludo
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Salvador Martí Martínez
#2 por Salvador Martí Martínez el 20/02/2017
Buenas de nuevo.

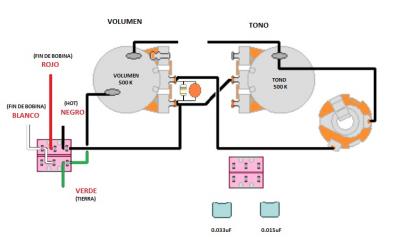

Quizá o la pregunta no es sencilla de responder o no ha suscitado el interés que pensaba. Por si no lo hubiese explicado correctamente, lo que necesito es saber cómo cablear, en la imagen que adjunto, los capacitadores al pote de tono, de tal manera que alternado las posiciones ON-OFF-ON del switch puedo seleccionar uno u otro capacitador, (siendo la posición de enmedio OFF, sin capacitadores)

En la imagen que adjunto veréis que hay un switch con dos capacitadores sin el cableado dibujado.

Gracias de nuevo.
Archivos adjuntos ( para descargar)
Pseudo Varitone.jpg
Subir
Pedro Vecino
#3 por Pedro Vecino el 22/02/2017
[ Imagen no disponible ]
Subir
1
Salvador Martí Martínez
#4 por Salvador Martí Martínez el 22/02/2017
Muchas gracias, Pedro Vecino, por tu ayudad. Te lo agradezco enormemente
Me he pasado horas navegando por la red en varios idiomas y tras descartar decenas y decenas de posts y foros encontré un par de soluciones
Creo que hallé otras soluciones,
FInalmente optaría por la PIO de 0,015 uf y por un cerámico de 0,033 uf
Como comenté mi idea era usar un toggle on-off-on para poder conmutar dos capacitadores alternado con una posición de "apagado) Si empleo este sistema le pondré un switch de palanca pequeño del mismo tamaño y forma que el switch que emplearé para alternar las pastillas.
Como alternativa tenía pensado usar un rotary de solo tres posiciones (2P3T), haciendo el mismo recorrido (con una posición apagada, sin capacitador) Si le pongo este sistema, de solo tres posiciones, en la rueda emplearía el mismo tipo de botón que emplearé para el volumen y el tono, para que sea homogéneo. Así habría tres botones y un switch

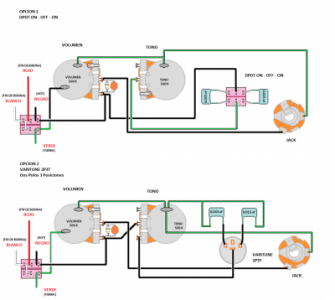

El esquema final de ambas opciones sería así
