Bueno, creo que este es el hilo correcto para hablar sobre mi último pedal DIY...
Después de mucho ordenar y re-ordenar componentes en la PCB, ya que no lograba que me entraran todos en la misma placa, he terminado mi RAT DIY.

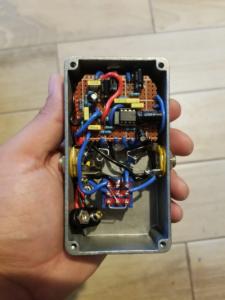

Aquí una foto de las tripas

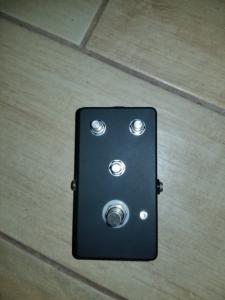

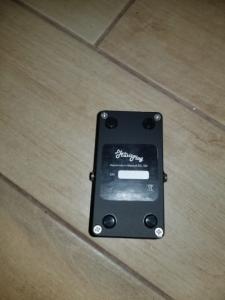

Foto por enfrente y por detrás, sí, aun sin perillas porque compré unas para este proyecto y al final no le calzaron al potenciómetro.
Pues no hay mucho que decir, el RAT es un pedal rete conocido y rete datado, he usado potenciómetros logarítmicos de 100k para todo, he usado de IC el LM301, por lo que tengo entendido, aunque el RAT es conocido por usar el LM308 y el OP07, en realidad se podría usar cualquier IC siempre y cuando se ajuste el capacitor de compensación. En este caso, cambié de 30 pF a 100 pF para usar el LM301. En cuanto los diodos en lugar de los 1N914, usé los 1N4148.
De transistor utilicé el 2N5457.
Solo hay un par de resistencias que no entiendo del todo porque algunas versiones las tienen y otras no, por ejemplo, en la salida, después del capacitor de 1 uF, en algunas versiones van directo al pote de volumen, otras versiones tienen una resistencia de 10k que va a tierra, por lo que encontré, esta resistencia está relacionada con la conmutación JFET, como en mi caso utilicé una conmutación true bypass, en realidad no era necesaria, pero por si las dudas la puse aun así. Otra resistencia es la resistencia Pull Up del transistor, algunas versiones no la tienen, otras esta resistencia se alimenta directamente de los 9V y otra versión que encontré se alimenta con 6 V aproximadamente, no se si habrá diferencia entre si ponerla o no ponerla, igual la he puesto por si las dudas.
Sin más que decir, suena tremendooo!
