Construccion de PRS CU 24 Private Stock

Que modelo de cnc tienes?

Vaya maravilla

Bob escribió:

Que modelo de cnc tienes?
Vaya maravilla

Pues modelo Fernando Mora, la diseñé y me la fabriqué yo mismo fue mi peoyecto final de carrera.

Pero si os interesa una pues en el mercado las venden, la shapeoko, la de inventables y hay un par de páginas españolas que las venden y las envían a caaa si buscáis en google cncrobotica o cnc home pues allí venden

Pillo sitio por aquí, qué maravilla todo oiga!

Episodio 1.3: "Encolado del Diapa y Encolado Tapa de Arce"

Hola holaaaaaaaaaa!! muy buenas queridos amigos y foreros, la verdad no habia subido avances, tenia las fotos pero no habia tenido oportunidad de subirlas y currarme el post como lo llevo haciendo con la construccion de esta guitarrita. Hoy no es demasiado trabajo de lutheria , mas bricolaje... pegar cosas, en fin... Ultimamente no estoy tomando demasiadas fotos porque voy como mas pilladete de tiempo cuando voy al taller entonces entre que estoy multitasking haciendo cosas diferente a la vez, que esta la camara en un lugar donde no se estropee con el polvo y demas, al final digo : "la foto" en fin.

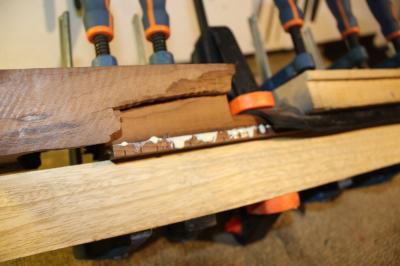

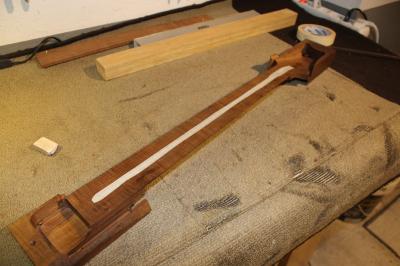

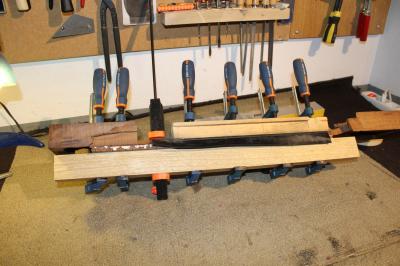

Primero vamos con el encolado del diapason, tenemos ya hecha la preforma del mastil, he recortado un poco trozos sobrantes de la pala y pues ponemos la silicona debajo del alma, enmascaramos con cinta de carrocero, cola a mansalva y apretamos bien que escurra la cola. Tampoco podemos pasarnos apretando porque como el mastil ya tiene la forma trasera y en este caso es mas bien un perfil "thin" es mejor aplicar la presion necesaria y justa, os imaginais que a esta altura por apretar hasta sangrar partimos el mastil?? ... una tragedia...







Ya sabeis que toma al menos 24 horas en secar la cola asi que lo dejamos y nos ponemos con la tapa.

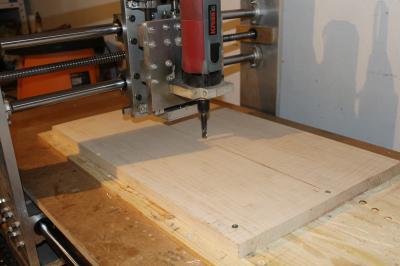

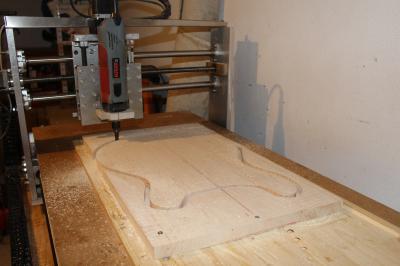

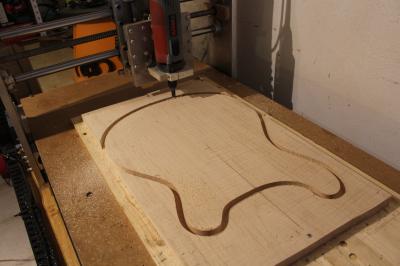

Como hay bastante material de tapa, queria aprovechar los sobrantes para hacer pruebas de tintes, ver si se pueden aprovechar para otras cosas y tambien para tener una preforma de la tapa, asi que he decidido cortarla primero con bastante margen y luego encolar al cuerpo.

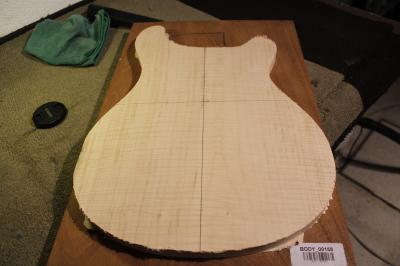

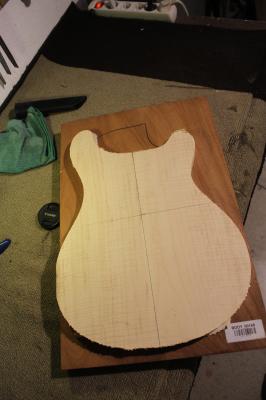

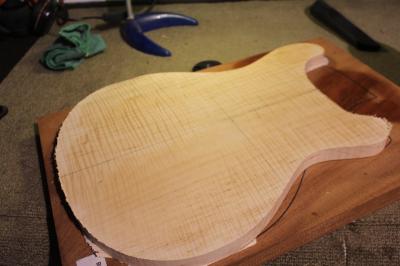

Listo, tapa cortada y la presentamos con el cuerpito!

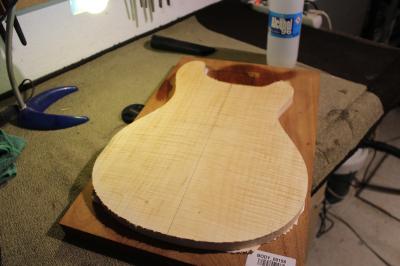

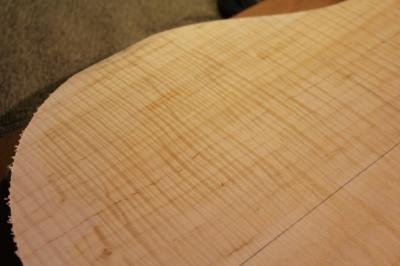

Mirad que grano mas hermoso!!

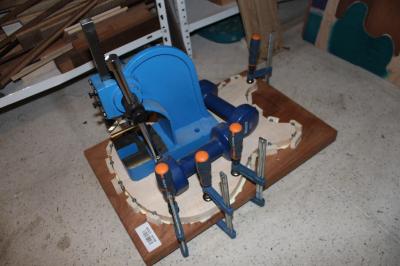

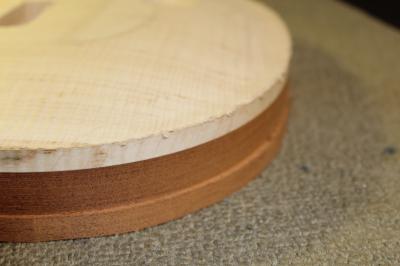

Pues nada aqui centramos y con los sargentos que tengamos, y yo le he puesto en el centro esta prensa de trastes que es pesadita... que sobresalga la cola! creo que me he pasado de cola , pero aqui siempre es mejor pasarse que quedarse cortos...





Hasta aqui por hoy , ha sido cortito pero os prometo que el proximo episodio van a comenzar a caérseles las babas!! porque iremos a por el fresado del cuerpo de la PRS... SPOILER ALERT!! jajaja

Un saludo a todos y que tengais buen fin de semana , animo que ya la navidad esta aqui!

Me subo al hilo. Siempre me resultan interesantes los hilos de construcción.

Estoy enganchado a este post.. impresionante !

Episodio 1.4: "Carveado de la PRS Parte 1 (Chorreo)"

Bueno queridos amigos y amigas!! ha llegado la hora del chorreo!! la hora del fresado de la tapa de la PRS asi como de fresados varios. Quiero ver que esconde esa tapa, esa preciosa tapa esta escondiendo una PRS !!

No tome fotos de la tapa ya encolada y seca con el cuerpo pero bueno, con las fotos anteriores pues es lo mismo pero encolado... jajaja en fin...

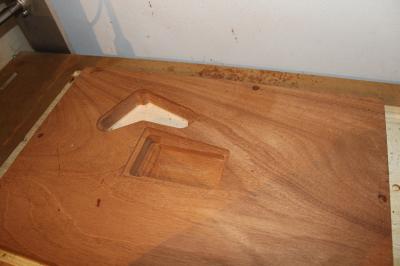

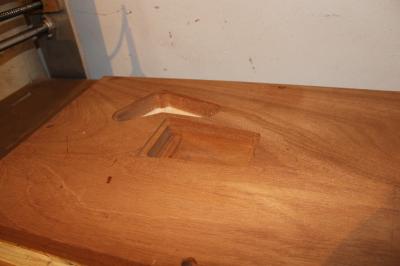

Comenzamos haciendo un par de agujeritos centrados para luego poner unos tornillos y sujetar el cuerpo boca abajo, para que luego todo quede centrado y alineado. Hacemos los fresados traseros: Cavidad para muelles de tremolo, cavidad para electronica

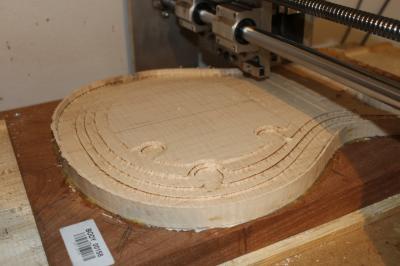

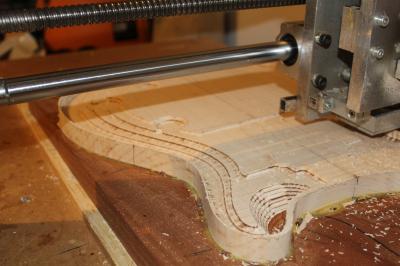

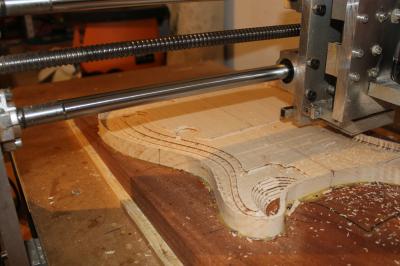

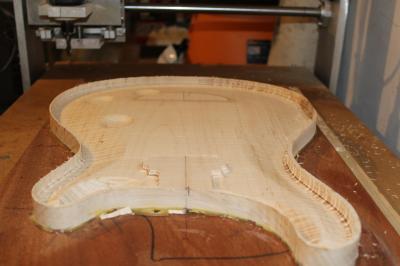

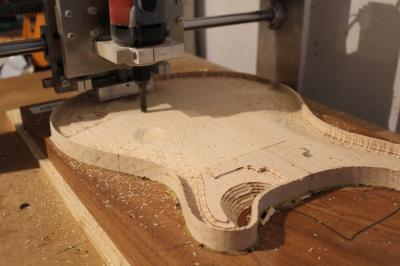

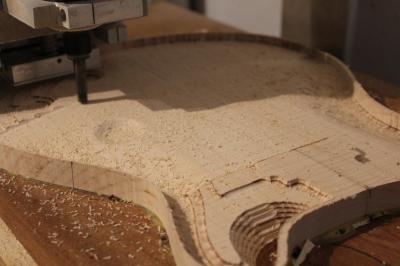

Comenzamos con el carveado de la tapa. Esta foto me parecio bastanteinteresante porque aquellas personas que lo hagan con fresadora y/o a mano, si habeis visto videos de como se hace una les paul por ejemplo o alguna guitarra con tapa gruesa que tenga alguna forma asi de superficie , pues se hacen como "curvas isobaras" en plan como un mapa de alturas, entonces una vez se tienen todas esas "curvas" luego se va pues con gubia/cepillo/escofina/cuchilla cualquier herramienta que os mole , que tengais y que se os de bien, al final en este arte digamos, nadie tiene la verdad absoluta: "cada maestrillo tiene su librillo"

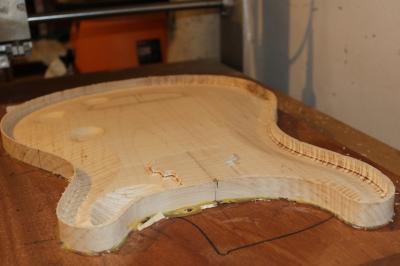

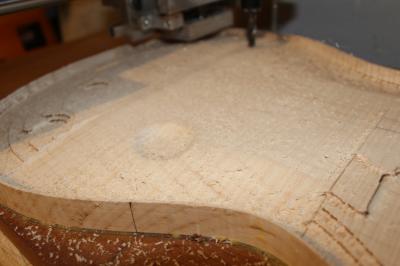

Una vez ya tenemos ese pre vaciado, vamos a la salsa!! el carveado de la tapa...

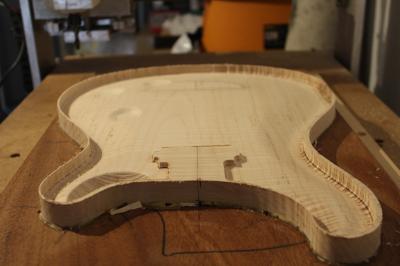

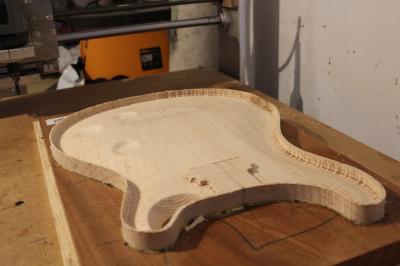

Y aqui esta lo que escondia esa "tabla" de arce flameado... MADRE MIA DIOS MIO SANTO BENDITO!! jooooooooooooder, venga no me digais que no es os cae la P..... baba

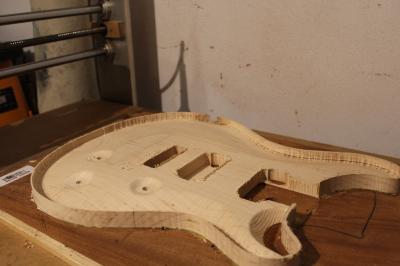

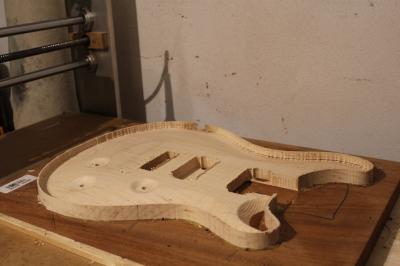

Bueno aqui aprovechamos de hacer un par mas de fresados: Taladro de potes y toggle switch, cajeado del bloque de tremolo, cajeado de las pastillas y he comenzado con el cajeado del "neck pocket" (no lo hice de la profundidad correcta porque tenia que echar un ratito con el autocad para sacar bien las cuentas de que profunidad necesito...





Bueno no tuve tiempo de terminar todo, aun me faltan un par de cositas y fresados asi que preferi dejarlo para otro dia con mas calma, tambien es cierto que por el grosor que tiene el cuerpo y la capacidad y profunidad de mi CNC no lo voy a poder cortar todo como normalmente hago, lo cortare hasta una profundidad de 4cm y luego tendre que cortarlo con sierra de calar (un poco arriesgado y la verdad que no me mola demasiasisimo la idea pero no tengo demasiadas opciones, en fin...

Cuidaros mucho y un abrazo fuerte para todos! espero que sigais disfrutando con el Post!

Brutal está quedando esa Private Stock!!

Eres un máquina macho!!! Menudo curro!! Un saludo!

Buffffff vaya pasote de tapa!! Está cogiendo esto un rumbo muuuuy serio tio, deseando ver la caoba también cortada!

Madre mía Fer, nos tienes a todos en vilo, pero no solo en este hilo.... Que vas a dos manos deseando ver como termina esto, seguro que te queda cojonuda!!! Animo maestro!!

Y no tienes una fresadora manual con broca copiadora?

Así podrías darle esos 4 cm con la CNC, luego aproximas con caladora, y terminas con la fresa siguiendo el trazado de esos 4 cm hechos con la CNC.

Es que con una caladora y luego a mano será difícil que te quede exacto...
