Construir mi propia Telecaster Plus (Jonny Greenwood)

Zamarripa
#49 por Zamarripa el 06/12/2011
Tienes que dejar 6mm entre la zanja y la superficie del diapason. Osea que la zanja tiene que estar a 19mm de profundidad...de ahi sumirle el filetito para tapar esa zanja...y la entrada a la llave allen automaticamente salda cuando routees!!
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
tetexd
#50 por tetexd el 06/12/2011
Como cuando "routee"? es decir, cuando agujeree con la mecha/broca?
Subir
Zamarripa
#51 por Zamarripa el 06/12/2011
Bueno tu no lo haces con router! :p asi es mano
Subir
tetexd
#52 por tetexd el 06/12/2011
Jaja ya me las arreglaré. Pronto subo fotos :D
Subir
tetexd
#53 por tetexd el 06/12/2011
Bueno, hoy no hice mucho tampoco jaja, solo encolé las tablas de fresno que serán en futuro cuerpo :)

Primero, asi es como quedarían las vetas:

http://i.imgur.com/QAoQQl.jpg Saluden a mi amigo y compañero John :D

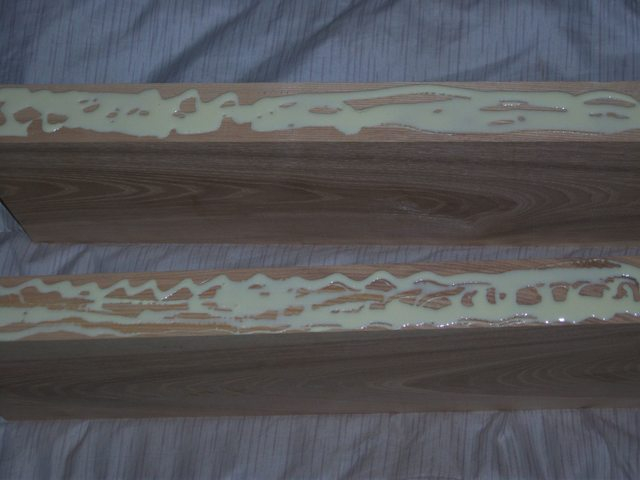

Encolé las tablas con titebond:

http://i.imgur.com/5TgP0l.jpg

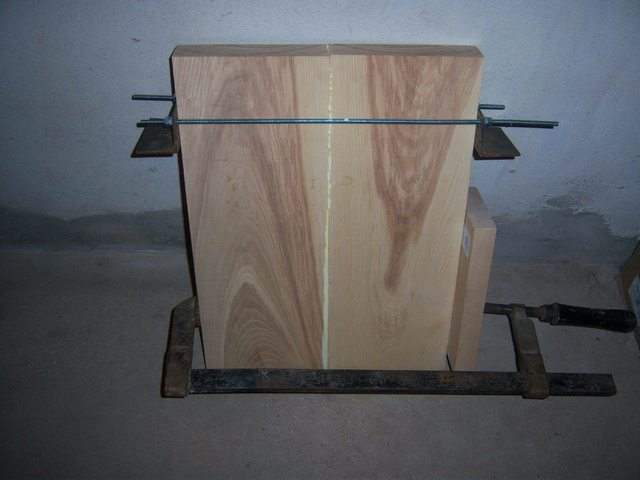

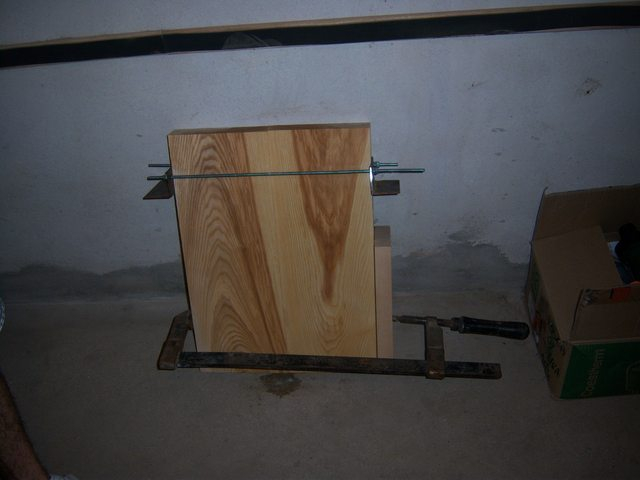

Uní las tablas con 2 sargentos, uno que tenia en casa y el otro casero que hice con unas planchuelas en ángulo y una varilla roscada. Creo que todos sabrán como se hace :D

http://i.imgur.com/l3EsWl.jpg

Limpié la cola restante:

http://i.imgur.com/YsKkkl.jpg

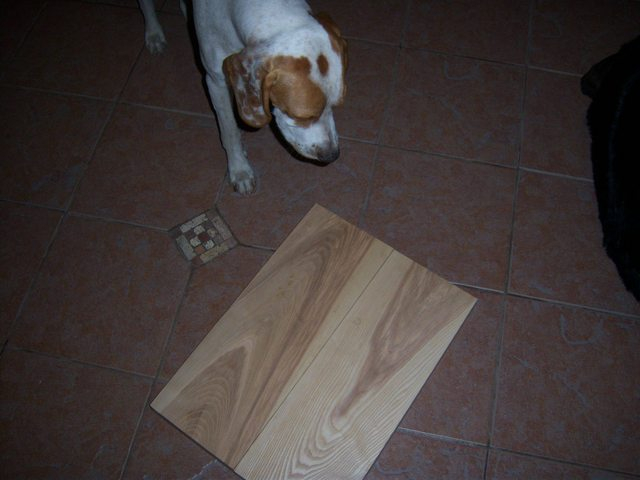

Y así quedó la cosa:

http://i.imgur.com/xm3Upl.jpg

Mañana voy a ver si avanzo un poco con el tema del mástil. Por lo menos voy a volver a dibujar las posiciones de los trastes, y voy a tratar de arreglar las cagadas de agujeros chuecos que me salieron en la pala.. Veré si Ricardo puede fresarme el canal del mástil un poco mas profundo, lo voy a llevar hasta 19mm finalmente (me quedarían 6mm de diapazón), y tambien voy a ingeniarmelas para fabricar el taco para radiar el diapazón :)

Saludos a todos! y cualquier critica es bienvenida :saludo:
Subir
tetexd
#54 por tetexd el 13/12/2011
Les pongo algunos pequeños avances que hice:

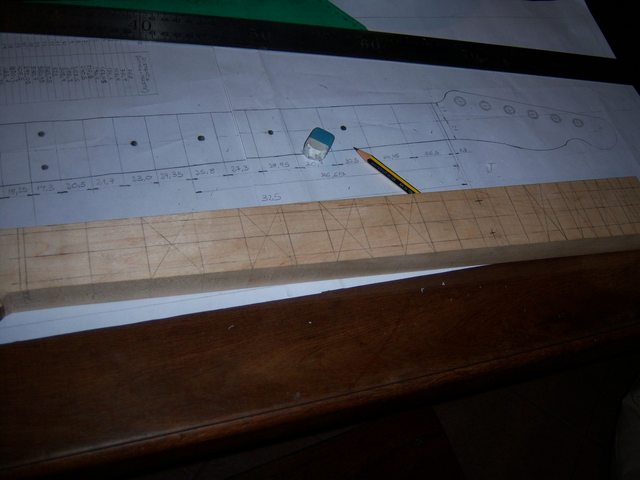

Dibujé nuevamente los trastes:
http://i.imgur.com/ij4anl.jpg

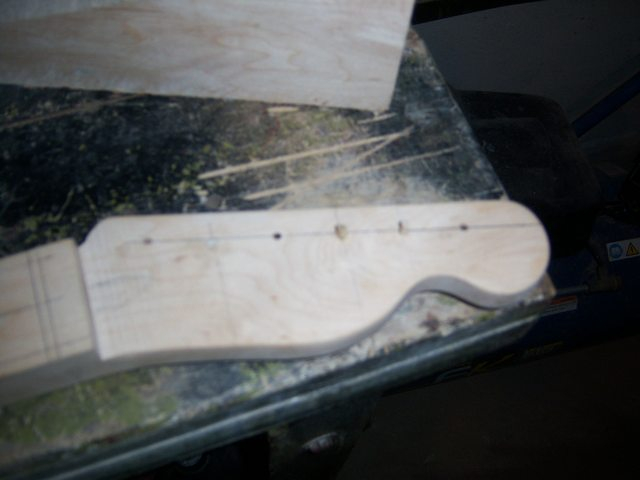

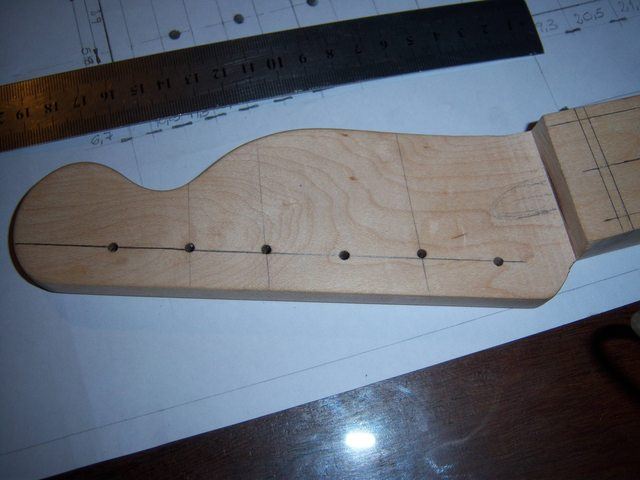

Luego tapé los agujeros chuecos de la pala para luego agujerear en su lugar. Aca pueden ver lo chuecos que estaban :risa:
http://i.imgur.com/tFTMPl.jpg

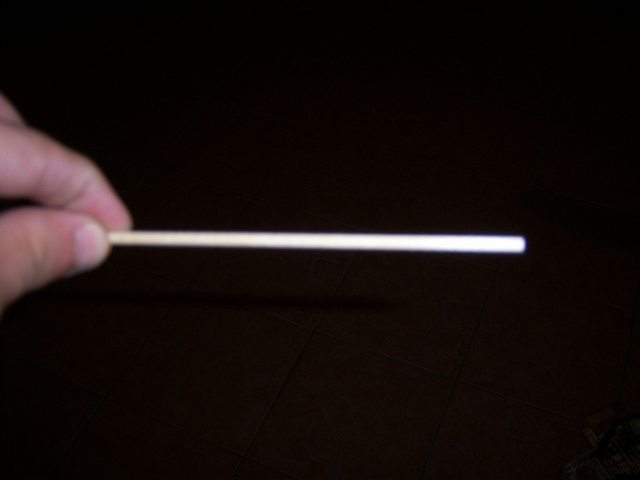

Para taparlos usé palitos para hacer brochet, los lije un poco para que calzen y les puse una mezcla de polvo de arce y titebond
http://i.imgur.com/0bXwBl.jpg

Aqui tapados los agujeros
http://i.imgur.com/WTN06l.jpg

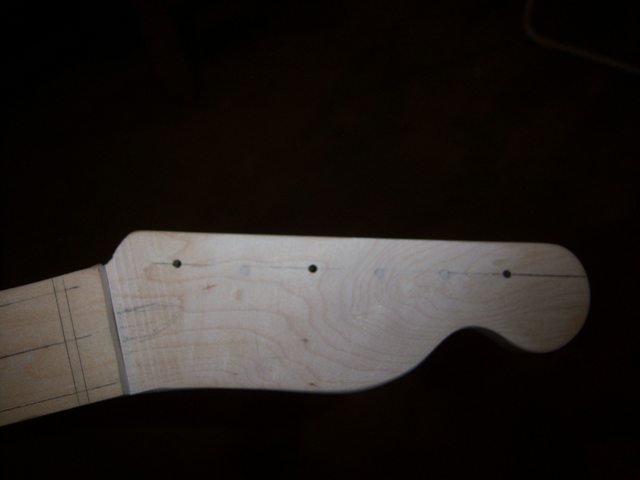

Ya lijados:
http://i.imgur.com/5o7Cil.jpg

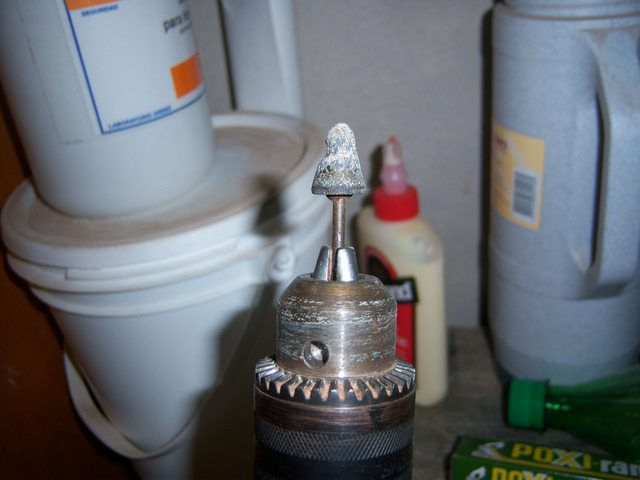

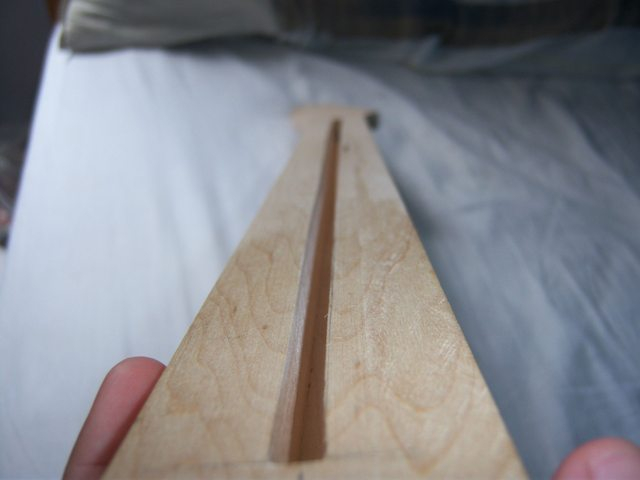

Terminé el tema del alma. Hice más profundo el canal, le di 19mm, me quedan 6 o 7mm de diapazón. No tengo fotos del proceso de como hice la entrada por la pala, pero la cosa fue ponerse a hacer agujeros con el taladro y dandole un poco de forma, se me fue un poquito la mano, me quedó medio largo el hueco, pero a mi personalmente me gusta como quedó :D. Lo que más me ayudó fue esto que encontré entre las mechas, que ni se como se llama jaja pero igual le mande con eso y le pude dar una linda forma:
http://i.imgur.com/7AR8ol.jpg

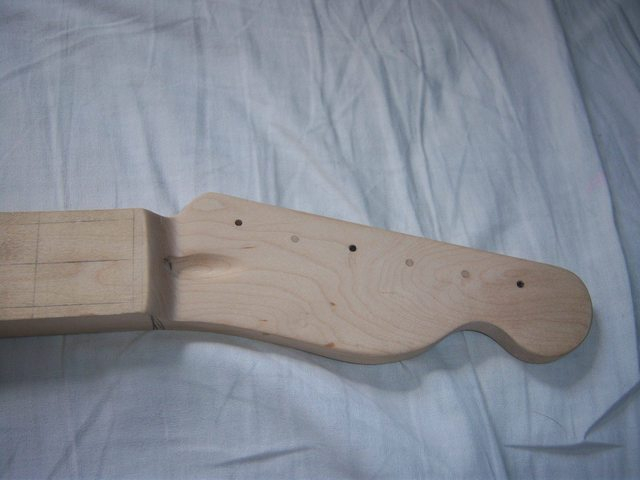

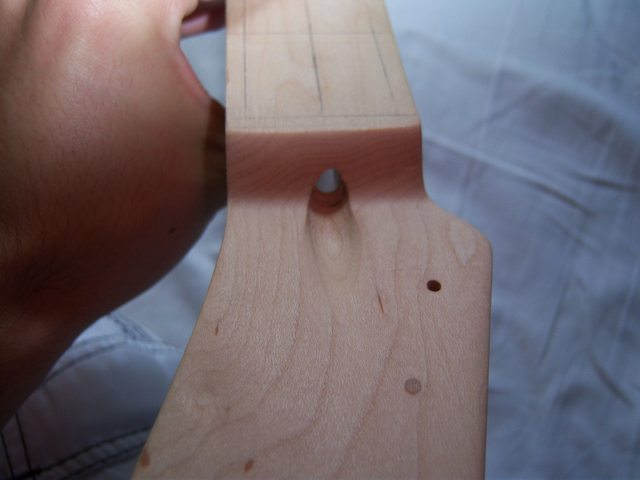

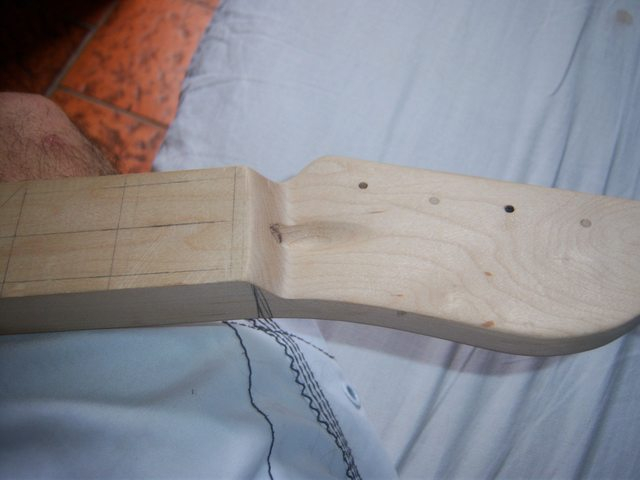

Y asi quedó:
http://i.imgur.com/djQRUl.jpg
http://i.imgur.com/hykmYl.jpg
http://i.imgur.com/fdH0nl.jpg
http://i.imgur.com/7Ce8Al.jpg

Tambien pueden ver como le di inclinación al escaloncito entre la pala y el diapazón. Cuando llevé a cortar el mástil, corte mucho a la altura de la pala, y el escaloncito me quedó con una pendiente muy inclinada, ya que tenía poca madera para cortar, como pueden ver en la foto de los agujeros chuecos :roll: . Pero bueno, tampoco quedó tan mal, despues de todo no es una Fender, es MI guitarra :D :D
Una mala noticia, las clavijas me quedaron retenidas en aduana, sospecho que puede ser porque iban por un envío con mayor prioridad, ese envio que demora de 7 a 11 dias hábiles, no el común por donde me van a llegar trastes bajacuerdas y cejuela (el que demora 30 dias aprox). Tal vez las retuvieron por eso, porque es un paquete muy chico y a esas cosas las dejan pasar aqui en Argentina, pero no importa.. Ya las voy a ir a buscar, capaz el viernes.

Espero que les guste y saludos a todos! :saludo:
Subir
tetexd
#55 por tetexd el 13/12/2011
Denme sus opiniones si les gusto o no como quedó la pala! :D. :saludo:
Subir
Zamarripa
#56 por Zamarripa el 13/12/2011
Chatooo!!! una cosa espectacular...vaya manitas!!! te quedo increible ese acceso al alma!!

La has liado muy bien! te felicito...vamos, a ver quien acaba primero su teleca :ok: jajaja :aplausos:

mis mas sinceras felicitaciones!
Subir
tetexd
#57 por tetexd el 13/12/2011
Muchas gracias Zama! :D... Seguro que vos la vas a terminar mucho antes, yo estoy a la espera de los componentes del mástil, pero luego me voy a tener que poner a trabajar y juntar plata para comparar las cosas que irán en el cuerpo. Mientras tanto, voy a avanzar lo más que pueda :D
Subir
Zamarripa
#58 por Zamarripa el 13/12/2011
Asi es...si te detienes con algo, busca continuar con otra cosa que se pueda...adelante!!!

a mi aun me faltan ciertas cosas q comprar
Subir
Mario_bo
#59 por Mario_bo el 13/12/2011
Muy buenooo !!!! exelencte y por las cagadas no te preocupes que siempre pasa lo importante es aprender de ellos. Saludos y ya la veo en mis visiones terminada
Subir
mohicano62
#60 por mohicano62 el 13/12/2011
Te hubiese venido muy bien un taco redondo con lija acoplado al taladro para la forma de la pala. Más tarde te enviaré una foto para que lo veas más claro.
